Описание
Характеристики

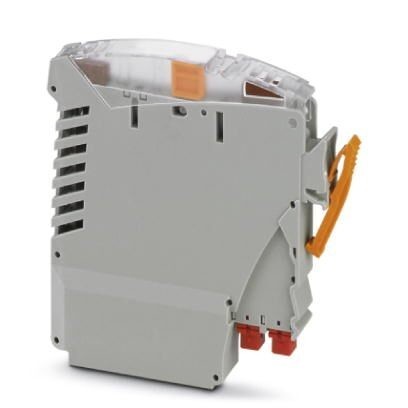

Группы полевых клемм VIP (Field Termination Assemblies, FTA) с принадлежностями ввода/вывода (IOA) обеспечивают универсальное конфигурирование каналов в применениях, в которых следует усовершенствовать традиционный набор фиксированных входов и выходов. Аналоговые входные и выходные сигналы, предохранитель с индикатором отказа предохранителя, выделение сигнала на контрольных гнездах, номинал 500 мA.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Данные по безопасности
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Общие сведения
4. Данные по безопасности
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 10, 3 мм |
| Высота | 64, 2 мм |
| Глубина | 72, 9 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 75 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 0 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
3. Общие сведения
| Номинальное напряжение UN | 24 В DC |
| Рабочее напряжение, максимальное Umax | 30 В |
| Рабочее напряжение максимальное | 30 В |
| Макс. допустимый ток (на ответвление) | 500 мА (Предохранитель ограничен) |
| Макс. допустимый ток | 500 мА (Предохранитель ограничен) |
| Полюсов | 1 |
| Индикатор состояния | Нет |
| Монтажное положение | на выбор |
4. Данные по безопасности
| Входное напряжение Ui | 30 В |
| Входной ток Ii | 500 мА |
| Индуктивность Li | 0 мГн |
| Емкость Ci | 0 мкФ |
| Макс. выходное напряжение Uo | Ui |
| Макс. выходной ток Io | Ii |
| Макс. выходная мощность Po | Pi |
| ATEX | Sira 16ATEX4260XEx II 3GEx nA ic IIC T4 GcEx nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088XEx nA ic IIC T4 GcEx nA IIC T4 Gc |
| FM | Class I, Zone 2, AEx nA ic IIC T4 GcAEx nA IIC T4 GcNonincendiveClass I, Div. 2, Groups A, B, C, D T4With connection to Class I, II, and III, Div. 2, Groups A, B, C, D, E, F, G |
5. Параметры подключения
| Наименование, подключение | Цепь управления |
| Тип подключения | Штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 13 |
6. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | ANSI/ISA 60079-060079-1160079-15 |
| ANSI/МЭК 60529 | |
| FM 360036113810 | |
| ATEX | Sira 16ATEX4260XEx II 3GEx nA ic IIC T4 GcEx nA IIC T4 Gc |
| IECEx | IECEx SIR 16.0088XEx nA ic IIC T4 GcEx nA IIC T4 Gc |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27250313 |
| ECl@ss 4.1 | 27250313 |
| ECl@ss 5.0 | 27250313 |
| ECl@ss 5.1 | 27250313 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
9. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
10. UNSPSC
| UNSPSC 6.01 | 30211824 |
| UNSPSC 7.0901 | 39121421 |
| UNSPSC 11 | 39121421 |
| UNSPSC 12.01 | 39121421 |
| UNSPSC 13.2 | 39121421 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
Последняя стоимость
38029.59
