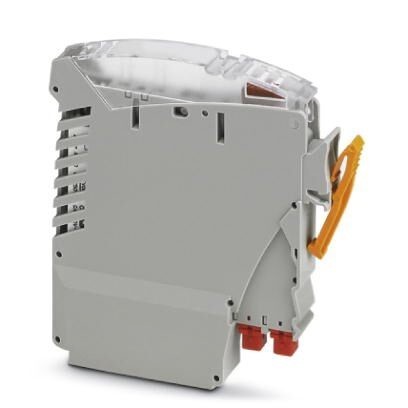

Группы полевых клемм VIP (Field Termination Assemblies, FTA) с принадлежностями ввода/вывода (IOA) обеспечивают универсальное конфигурирование каналов в применениях, в которых следует усовершенствовать традиционный набор фиксированных входов и выходов. Цифровой вход реле, предохранитель с индикатором отказа предохранителя, индикатор активности токовой цепи, 24°В°перем. тока.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
2. Размеры
3. Условия окружающей среды
4. Активная часть
5. Контактная часть
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 10, 3 мм |
| Высота | 64, 2 мм |
| Глубина | 72, 9 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 0 % ... 95 % (без образования конденсата) |
| Степень защиты | IP20 |
4. Активная часть
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 9 ... 1, 1 |
| Типовой входной ток при UN | 7 мА |
| Время срабатывания, типовое | 5 мс |
| Время возврата, типовое | 8 мс |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защитный диод Защитный диод | |
| Индикация рабочего напряжения | LED желт. |
5. Контактная часть
| Исполнение контакта | 1 замыкающий контакт |
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgSnO, с покрытием золотом |
| Максимальное напряжение переключения | 24 В DC |
| Минимальное напряжение переключения | 100 мВ (при 10 мА) |
| Минимальный коммутационный ток | 1 мА (при 24 В) |
| Максимальный пусковой ток | 50 мА |
| Макс. ток продолжительной нагрузки | 50 мА |
| Мощность отключения (активная нагрузка), максимальная | 1, 2 Вт (при 24 В DC) |
6. Параметры подключения
| Наименование, подключение | Цепь управления |
| Тип подключения | Штыревой разъем |
7. Общие сведения
| Режим работы | 100 % ED |
| Класс воспламеняемости согласно UL 94 | V0 |
| Долговечность механическая | 2x 107 коммутационных циклов |
| Указания по монтажу | Штекер для VIP/...цоколь... |
8. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Соответствие нормам | ANSI/ISA 60079-060079-15 |
| ANSI/МЭК 60529 | |
| FM 360036113810 | |
| ATEX | Sira 17ATEX4293XII 3G Ex nA nC IIC T4 Gc |
| IECEx | IECEx SIR 17.0078XEx nA nC IIC T4 Gc |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4Class I, Zone 2, IIC T4 |
| CSA, США/ Канада | Class I, Div. 2, Groups A, B, C, D T4Class I, Zone 2, AEx nA nC IIC T4 GcClass I, Div. 2, Groups A, B, C, D T4Ex nA nC IIC T4 Gc |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 5.0 | 27371601 |
| ECl@ss 5.1 | 27371601 |
| ECl@ss 6.0 | 27371601 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
11. ETIM
| ETIM 2.0 | EC001437 |
| ETIM 3.0 | EC001437 |
| ETIM 4.0 | EC001437 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
Характеристики
Бренд
PHOENIX CONTACT
