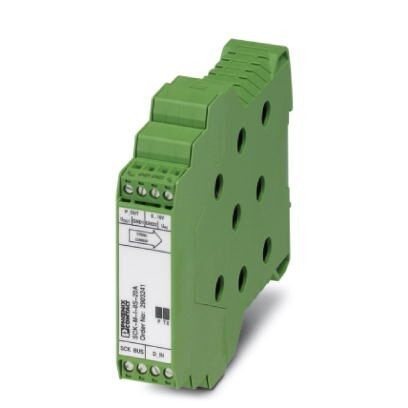

Измерительный модуль SCK для контроля процессов на фотогальванических установках, 8 модулей измерения тока до 20 A, 1 цифровой вход, интерфейс для коммуникационного модуля SCK, интерфейс для подключения модуля измерения напряжения
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходной переключающий контакт
6. Питание
7. Параметры подключения
8. Общие сведения
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 102 мм |
| Глубина | 128, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
4. Входные данные
| Вход | Вход для измерения сигнала тока |
| Количество входов | 8 |
| Диапазон входных токов | 0 A DC ... 20 A (UL0 A DC...25 A DC) |
| Нагрузочная способность по максимальному току | 5 x IN |
| Тип подключения | Проходная муфта, диаметр 9, 5 мм |
5. Выходной переключающий контакт
| Наименование, выход | Без выходного переключающего контакта |
6. Питание
| Номинальное напряжение питания | через SCK-C-MODBUS |
| Собственное потребление тока | 43 мА (стандартный (типовой)) |
| 50 мА (максимальный) |
7. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
8. Общие сведения
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Соответствие нормам | Соответствие CE |
| UL, США | 1741 Recognized |
| UL, США / Канада | 508 Listed |
9. Стандарты и предписания
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | UL |
| Стандарты / нормативные документы | EN 61010-1 |
| Степень загрязнения | 2 |
| Соответствие нормам | Соответствие CE |
| UL, США | 1741 Recognized |
| UL, США / Канада | 508 Listed |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210123 |
| ECl@ss 8.0 | 27210123 |
| ECl@ss 9.0 | 27210123 |
12. ETIM
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
13. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 18.0 | 39121032 |
| UNSPSC 19.0 | 39121032 |
| UNSPSC 20.0 | 39121032 |
| UNSPSC 21.0 | 39121032 |
Характеристики
Бренд
PHOENIX CONTACT
