Описание
Характеристики

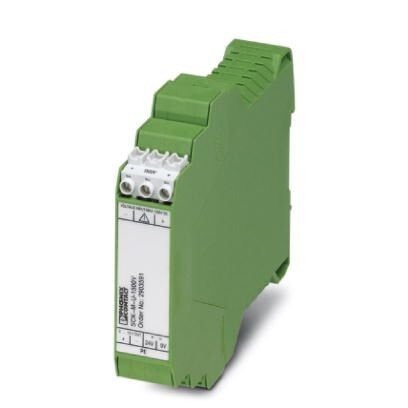

Измерительный модуль SCK для контроля процессов на фотогальванических установках, 1 модуль измерения напряжения до 1500 В DC, 1 аналоговый выход (2...10 В)
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Питание
6. Параметры подключения
7. Общие сведения
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 102 мм |
| Глубина | 128, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
4. Выходные данные
| Наименование, выход | Аналоговый выход |
| Выходной сигнал, напряжение | 2 В DC ... 10 В DC |
5. Питание
| Номинальное напряжение питания | 24 В DC -10 % ... +25 % (или через SSCK-M-I-8S-20A) |
| Собственное потребление тока | 8 мА (стандартный (типовой)) |
| 65 мА (максимальный) |
6. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
7. Общие сведения
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
| Соответствие нормам | Соответствие CE |
| UL, США | 1741 Recognized |
| UL, США / Канада | 508 Listed |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Излучение помех | EN 61000-6-4 |
| Подключение согласно стандарту | UL |
| Стандарты / нормативные документы | EN 61010-1 |
| Степень загрязнения | 2 |
| Соответствие нормам | Соответствие CE |
| UL, США | 1741 Recognized |
| UL, США / Канада | 508 Listed |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210125 |
| ECl@ss 8.0 | 27210125 |
| ECl@ss 9.0 | 27210125 |
11. ETIM
| ETIM 3.0 | EC001505 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC002477 |
| ETIM 6.0 | EC002477 |
| ETIM 7.0 | EC002477 |
12. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
Характеристики
Бренд
PHOENIX CONTACT
