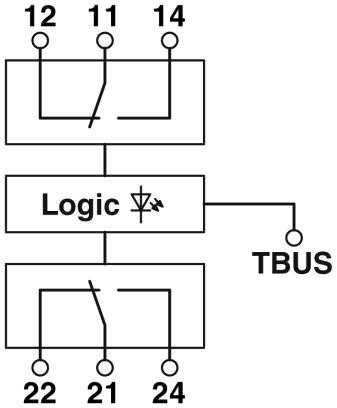

Модуль расширения реле для гибридных пускателей двигателя ELR-...-P, сигнал обратной связи правого и левого вращения при наличии управляющего сигнала, зажим push-in, шинный соединитель для несущей рейки прилагается
Характеристики
Оглавление 1. Общие сведения
2. Выходные данные
3. Параметры подключения на стороне выхода
4. Размеры
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
2. Выходные данные
3. Параметры подключения на стороне выхода
4. Размеры
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
1. Общие сведения
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
2. Выходные данные
| Исполнение контакта | 1 переключающий контакт |
| Расчетное импульсное напряжение Ue | 24 В DC |
| 230 В AC | |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) |
| 2 A (24 В, DC13) |
3. Параметры подключения на стороне выхода
| Наименование, подключение | Цепь нагрузки |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
4. Размеры
| Ширина | 22, 50 мм |
| Высота | 106, 60 мм |
| Глубина | 113, 70 мм |
5. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60947-5-1 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
8. ETIM
| ETIM 2.0 | EC001037 |
| ETIM 3.0 | EC001037 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
