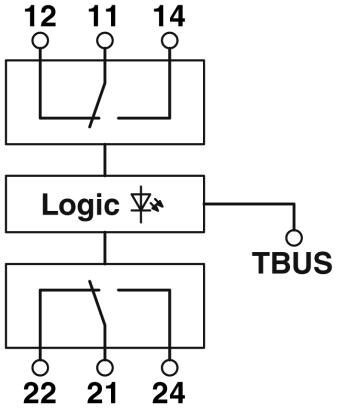

Модуль расширения реле для гибридных пускателей двигателя ELR-...-P, сигнал обратной связи правого и левого вращения при наличии управляющего сигнала, винтовой зажим, шинный соединитель для несущей рейки прилагается
Характеристики
Оглавление 1. Общие сведения
2. Выходные данные
3. Параметры подключения на стороне выхода
4. Размеры
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Выходные данные
3. Параметры подключения на стороне выхода
4. Размеры
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Общие сведения
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
2. Выходные данные
| Исполнение контакта | 1 переключающий контакт |
| Расчетное импульсное напряжение Ue | 24 В DC |
| 230 В AC | |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) |
| 2 A (24 В, DC13) |
3. Параметры подключения на стороне выхода
| Наименование, подключение | Цепь нагрузки |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
4. Размеры
| Ширина | 22, 50 мм |
| Высота | 106, 60 мм |
| Глубина | 113, 70 мм |
5. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60947-5-1 |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 4.0 | 27021100 |
| ECl@ss 4.1 | 27021100 |
| ECl@ss 5.0 | 27024000 |
| ECl@ss 5.1 | 27024000 |
| ECl@ss 6.0 | 27024000 |
| ECl@ss 7.0 | 27024002 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
8. ETIM
| ETIM 2.0 | EC001037 |
| ETIM 3.0 | EC001037 |
| ETIM 4.0 | EC001037 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
9. UNSPSC
| UNSPSC 13.2 | 25173902 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
Характеристики
Бренд
PHOENIX CONTACT
