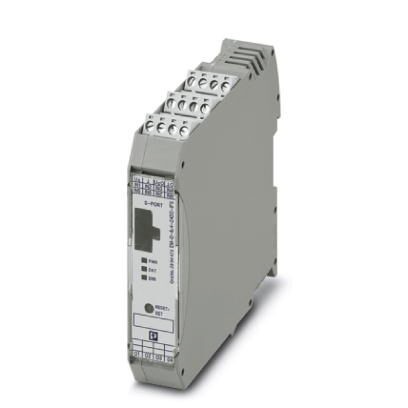

Модуль расширения EM-D-8/4-24DC-IFS

Описание

Характеристики

Новый модуль расширения для более сложных приложений с устройствами системы Interface (IFS) имеет цифровые входы и выходы для обработки дополнительных сигналов от полевых устройств. Простое подсоединение к шлюзу IFS при помощи шинного соединителя несущей рейки в качестве ведомого устройства.

Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание устройства
4. Цифровые входы
5. Цифровые выходы
6. Общие сведения
7. Последовательный интерфейс
8. Параметры подключения
9. Параметры подключения 2
10. Параметры подключения 3
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
2. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -35 °C ... 50 °C
Температура окружающей среды (хранение/транспорт) -35 °C ... 80 °C
Степень защиты IP20
3. Питание устройства
Расчетное напряжение питания цепи управления US 24 В DC -20 % ... +25 %
Номинальный ток питания цепи управления IS 85 мА (плюс ток нагрузки выходов)
Защитная схема Защита от переполюсовки
Защита от перенапр.
4. Цифровые входы
Количество 8
Номинальное напряжение цепи управления UC 24 В DC ±20 %
Номинальный ток цепи управления IC 3 мА
Защитная схема Защита от переполюсовки
5. Цифровые выходы
Наименование Релейные выходы
Количество 4
Указание по защитной схеме Обеспечение защиты с предохранителем F-типа макс. 8 A
Остаточное напряжение 1 В
Максимальное напряжение переключения 23 В DC (US - Uост. на выходе)
Максимальный коммутационный ток 500 мА (на выход)
Защитная схема Защита от подключения с неправильной полярность, соблюдайте требования к устройствам защиты
6. Общие сведения
Режим работы 100 % ED
Монтажное положение на выбор
Указания по монтажу устанавливаются в ряд без промежутков
Тип монтажа Установка на монтажной рейке
Материал корпуса Полиамид РА, неусиленный
Цвет cерый
7. Последовательный интерфейс
Интерфейс 1 IFS-интерфейс
Скорость последовательной передачи данных 76, 8 кбит/с
Тип подключения Шинные соединители на DIN-рейку
8. Параметры подключения
Наименование, подключение Питание
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 2 мм²
Сечение гибкого провода 0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG 24 ... 12
9. Параметры подключения 2
Наименование, подключение Вход для программирования
Тип подключения S-ПОРТ (розетка)
Количество точек подключения 1
Полюсов 12
10. Параметры подключения 3
Наименование, подключение Система INTERFACE
Тип подключения Шинные соединители на DIN-рейку
Количество точек подключения 1
Полюсов 5
11. Стандарты и предписания
Стандарты / нормативные документы EN 61131-2
Степень загрязнения 2
Категория перенапряжения III
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27378000
ECl@ss 4.1 27378000
ECl@ss 5.0 27379100
ECl@ss 5.1 27379100
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
14. ETIM
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
15. UNSPSC
UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39131505
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602

Характеристики

Бренд

PHOENIX CONTACT

Ширина	22, 5 мм
Высота	99 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-35 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)	-35 °C ... 80 °C
Степень защиты	IP20

Расчетное напряжение питания цепи управления US	24 В DC -20 % ... +25 %
Номинальный ток питания цепи управления IS	85 мА (плюс ток нагрузки выходов)
Защитная схема	Защита от переполюсовки
	Защита от перенапр.

Количество	8
Номинальное напряжение цепи управления UC	24 В DC ±20 %
Номинальный ток цепи управления IC	3 мА
Защитная схема	Защита от переполюсовки

Наименование	Релейные выходы
Количество	4
Указание по защитной схеме	Обеспечение защиты с предохранителем F-типа макс. 8 A
Остаточное напряжение	1 В
Максимальное напряжение переключения	23 В DC (US - Uост. на выходе)
Максимальный коммутационный ток	500 мА (на выход)
Защитная схема	Защита от подключения с неправильной полярность, соблюдайте требования к устройствам защиты

Режим работы	100 % ED
Монтажное положение	на выбор
Указания по монтажу	устанавливаются в ряд без промежутков
Тип монтажа	Установка на монтажной рейке
Материал корпуса	Полиамид РА, неусиленный
Цвет	cерый

Интерфейс 1	IFS-интерфейс
Скорость последовательной передачи данных	76, 8 кбит/с
Тип подключения	Шинные соединители на DIN-рейку

Наименование, подключение	Питание
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0, 2 мм² ... 2 мм²
Сечение гибкого провода	0, 2 мм² ... 2, 5 мм²
Сечение проводника AWG	24 ... 12

Наименование, подключение	Вход для программирования
Тип подключения	S-ПОРТ (розетка)
Количество точек подключения	1
Полюсов	12

Наименование, подключение	Система INTERFACE
Тип подключения	Шинные соединители на DIN-рейку
Количество точек подключения	1
Полюсов	5

Стандарты / нормативные документы	EN 61131-2
Степень загрязнения	2
Категория перенапряжения	III

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27378000
ECl@ss 4.1	27378000
ECl@ss 5.0	27379100
ECl@ss 5.1	27379100
ECl@ss 6.0	27242600
ECl@ss 7.0	27242604
ECl@ss 8.0	27242604
ECl@ss 9.0	27242604

ETIM 3.0	EC001599
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
ETIM 7.0	EC001599

UNSPSC 6.01	30211915
UNSPSC 7.0901	39121514
UNSPSC 11	39121514
UNSPSC 12.01	39121514
UNSPSC 13.2	39131505
UNSPSC 18.0	32151602
UNSPSC 19.0	32151602
UNSPSC 20.0	32151602
UNSPSC 21.0	32151602
