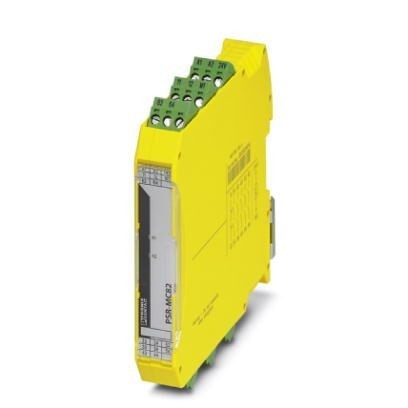

Модуль расширения PSR-MC82-5NO-1NC-1DO-24DC-SC

Описание

Характеристики

Расширение контактов до SILCL 3, кат. 4, PL e в сочетании с подходящим устройством обработки данных, 5 цепей активации, U_S = 24 В пост. тока, вставная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 17, 5 мм
Высота 112, 2 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота макс. 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -20 % / +25 %
19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS тип. 80 мА
Потребляемая мощность на US тип. 1, 92 Вт
Пусковой ток 30 мА (Δt = 7 мс при Us)
Время фильтрации 4 мс (на A1 при резком падении напряжения при Us)
макс. 1 мс (на A1/A2, ширина тестового импульса, импульс бланкирования/тест затемнения)
5 мс (на A1/A2, частота тестового импульса, импульс бланкирования/тест затемнения)
При ширине тестового импульса
макс. 1 мс (на A1/A2, ширина тестового импульса, импульс включения/тест освещенности)
10 мс (на A1/A2частота тестового импульса, импульс включения/тест освещенности)
Деактивируйте импульсы включения в системах обеспечения безопасности.
Защитная схема Защита от перенапр. Cтабилитроны
Защита от переполюсовки Универсальный диод
5. Релейные выходыцепь активации
Наименование, выход Цепи активации
23/24 ... 63/64
Описание выходов безопасные замыкающие контакты
Количество выходов 5 (без задержки)
Исполнение контакта 5 цепей активации
Материал контакта AgSnO2
Напряжение переключения мин. 5 В AC/DC
макс. 24 В DC (Цепь активации 23/24)
макс. 250 В AC/DC (все другие цепи активации, учитывайте график нагрузки)
Макс. ток продолжительной нагрузки 6 A (Cоблюдайте кривые)
Пусковой ток мин. 10 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 64 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 50 мВт
Частота коммутации 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 10 A gL / gG
6 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
6. Релейные выходыцепь обратной связи / сигнальная цепь
Наименование, выход цепь оповещения
Описание выходов размыкающие контакты с функциями безопасности
Количество выходов 1 (без задержки)
Исполнение контакта 1 цепь оповещения
Материал контакта AgSnO
Напряжение переключения мин. 5 В AC/DC
макс. 24 В DC
Макс. ток продолжительной нагрузки 100 мА
Пусковой ток макс. 100 мА
мин. 10 мА
Коммутационная способность мин. 50 мВт
Частота переключения макс. 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
7. Сигнальные выходы
Наименование M1
Описание выходов не обеспечивает безопасность
Количество выходов 1 (цифровой, PNP)
Напряжение тип. 23 В DC (US - 1 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 1 мс при Us)
Защита от короткого замыкания да
8. Время
Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время возврата в состояние готовности
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 215 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Цвет корпуса желтый
Индикатор состояния 2 зеленых светодиода
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование EN ISO 13849
Уровень эффективности (PL) e (в сочетании с подходящим устройством обработки данных)
Категория 4 (в сочетании с подходящим устройством обработки данных)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3 (в сочетании с подходящим устройством обработки данных)
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В AC
250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепями активации 33/34, 43/44 и 63/64
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г (при нагрузке в результате механического воздействия допускается увеличение времени реагирования контактов до 6 мс).
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.)
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
16. UNSPSC
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Ширина	17, 5 мм
Высота	112, 2 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 80 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	макс. 2000 м (через NN)

Наименование	A1/A2
Расчетное напряжение питания цепи управления US	24 В DC -20 % / +25 %
	19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS	тип. 80 мА
Потребляемая мощность на US	тип. 1, 92 Вт
Пусковой ток	30 мА (Δt = 7 мс при Us)
Время фильтрации	4 мс (на A1 при резком падении напряжения при Us)
	макс. 1 мс (на A1/A2, ширина тестового импульса, импульс бланкирования/тест затемнения)
	5 мс (на A1/A2, частота тестового импульса, импульс бланкирования/тест затемнения)
	При ширине тестового импульса
	макс. 1 мс (на A1/A2, ширина тестового импульса, импульс включения/тест освещенности)
	10 мс (на A1/A2частота тестового импульса, импульс включения/тест освещенности)
	Деактивируйте импульсы включения в системах обеспечения безопасности.
Защитная схема	Защита от перенапр. Cтабилитроны
	Защита от переполюсовки Универсальный диод

Наименование, выход	Цепи активации
	23/24 ... 63/64
Описание выходов	безопасные замыкающие контакты
Количество выходов	5 (без задержки)
Исполнение контакта	5 цепей активации
Материал контакта	AgSnO2
Напряжение переключения	мин. 5 В AC/DC
	макс. 24 В DC (Цепь активации 23/24)
	макс. 250 В AC/DC (все другие цепи активации, учитывайте график нагрузки)
Макс. ток продолжительной нагрузки	6 A (Cоблюдайте кривые)
Пусковой ток	мин. 10 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	64 A2 (Cоблюдайте кривые)
Коммутационная способность	мин. 50 мВт
Частота коммутации	0, 5 Гц
Долговечность механическая	10x 106 коммутационных циклов
Выходные предохранители	10 A gL / gG
	6 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Наименование, выход	цепь оповещения
Описание выходов	размыкающие контакты с функциями безопасности
Количество выходов	1 (без задержки)
Исполнение контакта	1 цепь оповещения
Материал контакта	AgSnO
Напряжение переключения	мин. 5 В AC/DC
	макс. 24 В DC
Макс. ток продолжительной нагрузки	100 мА
Пусковой ток	макс. 100 мА
	мин. 10 мА
Коммутационная способность	мин. 50 мВт
Частота переключения	макс. 0, 5 Гц
Долговечность механическая	10x 106 коммутационных циклов

Наименование	M1
Описание выходов	не обеспечивает безопасность
Количество выходов	1 (цифровой, PNP)
Напряжение	тип. 23 В DC (US - 1 В)
Ток	макс. 100 мА
Максимальный пусковой ток	500 мА (Δt = 1 мс при Us)
Защита от короткого замыкания	да

Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время возврата в состояние готовности

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	215 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Цвет корпуса	желтый
Индикатор состояния	2 зеленых светодиода

Тип подключения	Винтовые зажимы
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Категория останова
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3 (в сочетании с подходящим устройством обработки данных)
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3 (в сочетании с подходящим устройством обработки данных)
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (в сочетании с подходящим устройством обработки данных)
Категория	4 (в сочетании с подходящим устройством обработки данных)
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3 (в сочетании с подходящим устройством обработки данных)

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	250 В AC
	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между всеми токовыми цепями
	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
	Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепями активации 33/34, 43/44 и 63/64
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	15г (при нагрузке в результате механического воздействия допускается увеличение времени реагирования контактов до 6 мс).
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.)
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	40020600
ECl@ss 4.1	40020600
ECl@ss 5.0	27371900
ECl@ss 5.1	27371900
ECl@ss 6.0	27371800
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 9.0	27371819

ETIM 3.0	EC001449
ETIM 4.0	EC001449
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449

UNSPSC 13.2	39121501
UNSPSC 18.0	39122205
UNSPSC 19.0	39122205
UNSPSC 20.0	39122205
UNSPSC 21.0	39122205
