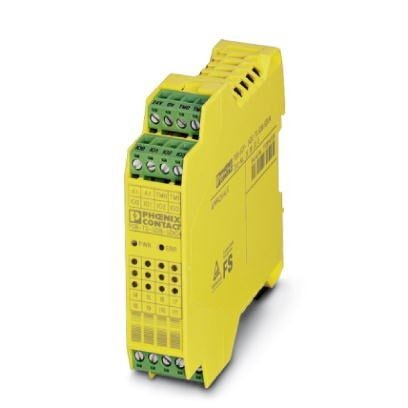

Модуль расширения входа/выхода PSR-TRISAFE-M с 8 безопасными входами и 4 безопасными настраиваемыми каналами (безопасные входы или выходы на выбор), 2 выхода тактовых импульсов/сигнальных выходадо SILCL 3, кат. 4/PLe, SIL 3, EN 50156, вставные клеммы с винтовыми зажимами
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Цифровые выходы
7. Тактовые/сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Цифровые выходы
7. Тактовые/сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Давление воздуха (эксплуатации) | 70 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Рабочая высота | макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря») |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC (Питание по PSR-TBUS) |
| 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) | |
| Номинальный ток питания цепи управления IS | Питание по PSR-TBUS |
| тип. 51, 6 мА (не назначены входы и выходы, A1/A2 открыты) | |
| тип. 66 мА (все входы и безопасные выходы назначены) | |
| Время фильтрации | тип. 20 мс (в зависимости от нагрузки, при падении напряжения при US) |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД красный |
| Защитная схема | да, в рамках диапазона рабочего напряжения |
5. Цифровые входы
| Описание входа | Цифровой вход |
| Количество входов | 12 (из них 4 конфигурируются как вход или выход) |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения) |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Потребляемый ток | тип. 4 мА |
| Длина кабеля | макс. 2000 м |
| Индикатор состояния | 12 светодиодов (зеленый) |
6. Цифровые выходы
| Количество выходов | 4 (если конфигурируемые входы /выходы используются как выходы) |
| Номинальное напряжение | 24 В DC (Питание через A1/A2) |
| Диапазон номинального выходного напряжения | 18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию) |
| Макс. емкостная нагрузка | макс. 1 мкФ (электронные компоненты) |
| Макс. индуктивная нагрузка | см. защитную схему |
| Пробный импульс | |
| Защита от короткого замыкания | да |
| Указание по защитной схеме | да, в рамках диапазона рабочего напряжения |
| Индикатор состояния | 4 зеленых светодиода |
7. Тактовые/сигнальные выходы
| Описание выходов | цифровой |
| Количество выходов | 2 |
| Напряжение | 24 В DC (Питание через A1/A2) |
| Макс. ток продолжительной нагрузки | 50 мА |
| Пробный импульс | ~ 1 мс |
| Защита от короткого замыкания | да |
8. Время
| Время реакции | макс. 30 мс (вкл. время реакции PSR-TS-SDOR4) |
| Время возврата в состояние готовности |
9. Общие сведения
| Нормальный режим работы | 100 % ED |
| Вес нетто | 130 г |
| Монтажное положение | на горизонтальной монтажной рейке |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | Полиамид РА, неусиленный |
| Цвет корпуса | желтый |
10. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
11. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 2 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 2 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | d (1-канальная настройка параметров) |
| e (2-канальная настройка параметров) | |
| Категория | 2 (1-канальная настройка параметров) |
| 4 (2-канальная настройка параметров) | |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 2 (1-канальная настройка параметров) |
| 3 (2-канальная настройка параметров) | |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | макс. 3 (Ссылки IEC 61508) |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Вибрация (при эксплуатации) | 2г |
| Удары (при эксплуатации) | 10г (Δt = 11 мс, три удара в каждом направлении) |
| 10г (Δt = 16 мс, продолжительная нагрузка, 1000 ударов в каждом направлении) |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
15. ETIM
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001417 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
16. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
