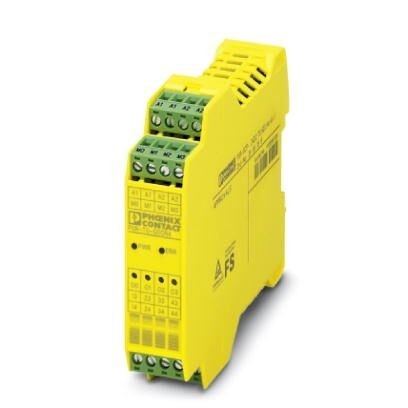

Модуль расширения PSR-SCP- 24DC/TS/SDOR4/4X1 купить в интернет-магазине

Модуль расширения PSR-SCP- 24DC/TS/SDOR4/4X1

Описание

Характеристики

Модуль расширения релейных выходов для PSR-TRISAFE-M с 4 безопасными выходными контактами реле (на выбор 4 одно- или 2 двухканальных релейных контакта), 4 выхода для оповещениядо SILCL 3, кат.4/PLe, SIL 3, EN 50156, вставные винтовые клеммы

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Сигнальные выходы
7. Время
8. Общие сведения
9. Характеристики клемм
10. Параметры техники безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C (см. Изменение хар-к)
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (в среднем, 85 % кратковременно)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (в среднем, 85 % кратковременно)
Давление воздуха (эксплуатации) 70 кПа ... 108 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 66 кПа ... 108 кПа (до 3500 м над уровнем моря)
Рабочая высота макс. 2000 м (см. приложение «Применение модулей PSR-TRISAFE на высоте больше 2000 м над уровнем моря»)
4. Питание
Расчетное напряжение питания цепи управления US 24 В DC (Питание по PSR-TBUS)
18 В DC ... 30 В DC (вкл. все допуски, вкл. остаточную пульсацию)
Номинальный ток питания цепи управления IS Питание по PSR-TBUS
74 мА (при 24 В DC, выходы реле определены)
54 мА (при 24 В DC, выходы реле не определены)
Индикатор состояния 1 x СИД зеленый, 1 x СИД красный
Защитная схема да, в рамках диапазона рабочего напряжения
5. Релейные выходыцепь активации
Описание выходов Контакты реле, безопасные замыкающие контакты
Количество выходов 4 (одноканальные)
2 (двухканальные, попарно)
Исполнение контакта 4 релейных выходных контакта
Материал контакта AgSnO2 (от HW03)AgCuNi + 0, 2 - 0, 4 мкм Au (до HW02)
Напряжение переключения мин. 12 В AC/DC (от HW 03)
мин. 5 В AC/DC (до HW02)
макс. 250 В AC/DC
Макс. ток продолжительной нагрузки 4 A (см. Изменение хар-к)
Ток переключения мин. 3 мА (от HW 03)
мин. 5 мА (до HW02)
Коммутационная способность мин. 60 мВт
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 6 A (gL / gG)
4 A (gL / gG для систем с низкими требованиями к безопасности)
Индикатор состояния 4 x LED зел.
6. Сигнальные выходы
Описание выходов цифровой
Количество выходов 4
Напряжение 24 В DC (Питание через A1/A2)
Макс. ток продолжительной нагрузки 50 мА
Наименование защиты да, в рамках диапазона рабочего напряжения
Защита от короткого замыкания да
7. Время
Время реакции макс. 50 мс
Время возврата в состояние готовности
8. Общие сведения
Нормальный режим работы 100 % ED
Вес нетто 140 г
Монтажное положение на горизонтальной монтажной рейке
Тип монтажа Установка на монтажной рейке
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Материал корпуса Полиамид РА, неусиленный
Цвет корпуса желтый
9. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
Момент затяжки 0, 5 Нм ... 0, 6 Нм
5 lbf-in. ... 7 lbf-in.
10. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 1 (1-канальная настройка параметров)
3 (2-канальная настройка параметров)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 1 (1-канальная настройка параметров)
3 (2-канальная настройка параметров)
Наименование EN ISO 13849
Уровень эффективности (PL) c (1-канальная настройка параметров)
e (2-канальная настройка параметров)
Категория 1 (1-канальная настройка параметров)
4 (2-канальная настройка параметров)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 1 (1-канальная настройка параметров)
3 (2-канальная настройка параметров)
Наименование EN 50156
Уровни совокупной безопасности (SIL) макс. 3 (Ссылки IEC 61508)
11. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция 4 кВ / базовая изоляция цепи выходного контакта (13/14, 23/24, 33/34, 43/44) между собойбезопасное разделение, усиленная изоляция / напряжение между цепями выходных контактов (13/14, 23/24, 33/34, 43/44) и остальными цепями 6 кВ.
Степень загрязнения 2
Категория перенапряжения III
Вибрация (при эксплуатации) 2г
Удары (при эксплуатации) 10г (Δt = 11 мс, три удара в каждом направлении)
10г (Δt = 16 мс, продолжительная нагрузка, 1000 ударов в каждом направлении)
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27242700
ECl@ss 5.1 27242700
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
14. ETIM
ETIM 3.0 EC001449
ETIM 4.0 EC001417
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
15. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39122329
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205
