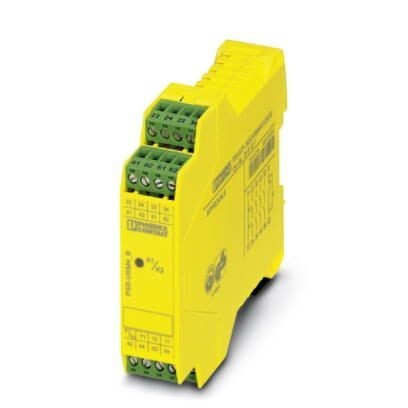

Модуль расширения PSR-SCP- 24DC/URM4/4X1/2X2/B

Описание

Характеристики

Одноканальный модуль расширения контактов с интерфейсом TBUS, 4 замыкающих контакта, 1 размыкающий контакт, 1 цепь обратной связи, без задержки, категория 4, PL e согласно EN ISO 13849, вставные винтовые клеммы, ширина22,5 мм

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота макс. 2000 м (через NN)
4. Входные данные
Расчетное напряжение питания цепи управления US
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0, 9 ... 1, 1
Входной ток при UN, стандартный 42 мА
Время срабатывания, типовое 10 мс
Время возврата, типовое 10 мс
Время возврата в состояние готовности 1 c
Индикатор состояния LED зел.
Защитная схема Защита от перенапр. Cтабилитроны
5. Выходные данные
Исполнение контакта 4 замыкающиеся цепи
1 сигнальная цепь
1 цепь оповещения
Материал контакта AgSnO2
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 15 В AC/DC
Макс. ток продолжительной нагрузки 6 A (Замыкающий контакт, DC1/AC1)
3 A (Размыкатель)
Максимальный пусковой ток 6 A (Замыкающий контакт, DC1/AC1)
3 A (Размыкатель)
Минимальный пусковой ток 25 мА
Среднеквадрат. значение суммарного тока 72 A2 (ITH2 = I12 + I22 + I32 + I42)
Мощность отключения (активная нагрузка), максимальная 144 Вт (24 В пер. тока, τ = 0 мс, размыкающий контакт 61/6272 Вт)
288 Вт (48 В пер. тока, τ = 0 мс, размыкающий контакт 61/62144 Вт)
77 Вт (110 В постоянного тока, τ = 0 мс)
88 Вт (220 В постоянного тока, τ = 0 мс)
1500 ВА (250 В AC, τ = 0 мс, размыкающий контакт 61/62750 ВA)
Мощность отключения (индуктивная нагрузка), максимальная 48 Вт (24 В DC, τ = 40 мс)
40 Вт (48 В DC, τ = 40 мс)
35 Вт (110 В DC, τ = 40 мс)
33 Вт (220 В DC, τ = 40 мс)
Коммутационная способность минимальная 0, 4 Вт
Долговечность механическая прибл. 107 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов) 6 A (24 В DC)
5 A (230 В AC)
Коммутационная способность согласно МЭК 60947-5-1 5 A (DC13)
5 A (AC15)
Выходные предохранители 10 A gL/gG NEOZED (Замыкатель)
4 A gL/gG NEOZED (Размыкатель)
6. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 196, 9 г
Монтажное положение на выбор
Тип монтажа Установка на монтажной рейке
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Цвет корпуса желтый
7. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование EN ISO 13849
Уровень эффективности (PL) e (в сочетании с подходящим устройством обработки данных)
Категория 4 (в сочетании с подходящим устройством обработки данных)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3 (в сочетании с подходящим устройством обработки данных)
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы МЭК 60947-1
Расчетное напряжение изоляции 250 В
Расчетное импульсное напряжение / изоляция 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной токовой цепью или размыкающими контактами и цепью активации 6 кВ).
Степень загрязнения 2
Категория перенапряжения III
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
12. ETIM
ETIM 2.0 EC001449
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
13. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

30171.8

Ширина	22, 5 мм
Высота	99 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	макс. 2000 м (через NN)

Расчетное напряжение питания цепи управления US
Входное номинальное напряжение UN	24 В DC
Диапазон входных напряжений относительно UN	0, 9 ... 1, 1
Входной ток при UN, стандартный	42 мА
Время срабатывания, типовое	10 мс
Время возврата, типовое	10 мс
Время возврата в состояние готовности	1 c
Индикатор состояния	LED зел.
Защитная схема	Защита от перенапр. Cтабилитроны

Исполнение контакта	4 замыкающиеся цепи
	1 сигнальная цепь
	1 цепь оповещения
Материал контакта	AgSnO2
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	15 В AC/DC
Макс. ток продолжительной нагрузки	6 A (Замыкающий контакт, DC1/AC1)
	3 A (Размыкатель)
Максимальный пусковой ток	6 A (Замыкающий контакт, DC1/AC1)
	3 A (Размыкатель)
Минимальный пусковой ток	25 мА
Среднеквадрат. значение суммарного тока	72 A2 (ITH2 = I12 + I22 + I32 + I42)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В пер. тока, τ = 0 мс, размыкающий контакт 61/6272 Вт)
	288 Вт (48 В пер. тока, τ = 0 мс, размыкающий контакт 61/62144 Вт)
	77 Вт (110 В постоянного тока, τ = 0 мс)
	88 Вт (220 В постоянного тока, τ = 0 мс)
	1500 ВА (250 В AC, τ = 0 мс, размыкающий контакт 61/62750 ВA)
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В DC, τ = 40 мс)
	40 Вт (48 В DC, τ = 40 мс)
	35 Вт (110 В DC, τ = 40 мс)
	33 Вт (220 В DC, τ = 40 мс)
Коммутационная способность минимальная	0, 4 Вт
Долговечность механическая	прибл. 107 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов)	6 A (24 В DC)
	5 A (230 В AC)
Коммутационная способность согласно МЭК 60947-5-1	5 A (DC13)
	5 A (AC15)
Выходные предохранители	10 A gL/gG NEOZED (Замыкатель)
	4 A gL/gG NEOZED (Размыкатель)

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	196, 9 г
Монтажное положение	на выбор
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
	IP54
Мин. степень защиты на месте установки	IP54
Цвет корпуса	желтый

Тип подключения	Винтовые зажимы
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Категория останова
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3 (в сочетании с подходящим устройством обработки данных)
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3 (в сочетании с подходящим устройством обработки данных)
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (в сочетании с подходящим устройством обработки данных)
Категория	4 (в сочетании с подходящим устройством обработки данных)
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3 (в сочетании с подходящим устройством обработки данных)

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	МЭК 60947-1
Расчетное напряжение изоляции	250 В
Расчетное импульсное напряжение / изоляция	4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной токовой цепью или размыкающими контактами и цепью активации 6 кВ).
Степень загрязнения	2
Категория перенапряжения	III

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
