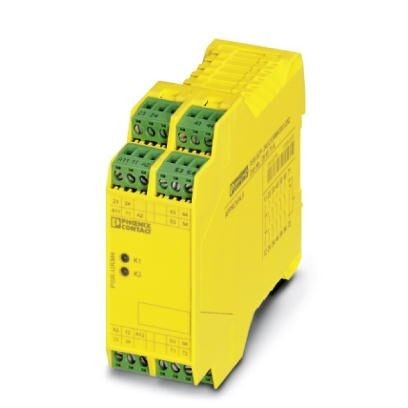

Модуль расширения PSR-SCP- 24UC/URM4/5X1/2X2

Описание

Характеристики

Одно- или двухканальный модуль расширения контактов, 5 НО контактов, 1 НЗ контакт, 1 цепь обратной связи, безопасная развязка в комбинации с базовым устройством до кат. 4 PL e согласно EN ISO 13849, ширина35 мм, штекерная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 35 мм
Высота 99 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Входные данные
Расчетное напряжение питания цепи управления US
Входное номинальное напряжение UN 24 В AC/DC
Диапазон входных напряжений относительно UN 0, 8 ... 1, 1
Входной ток при UN, стандартный 47 мА (на канал)
Время срабатывания, типовое 20 мс
Время возврата, типовое 20 мс
Синхронность, вход 1/2 ∞
Индикатор состояния LED зел.
Защитная схема Защита от перенапр. Cтабилитроны
5. Выходные данные
Исполнение контакта 5 цепей активации
1 сигнальная цепь
1 цепь оповещения
Материал контакта AgSnO2, + 0, 2 мкм золото
Максимальное напряжение переключения 250 В AC/DC
Минимальное напряжение переключения 15 В AC/DC
Макс. ток продолжительной нагрузки 6 A (Замыкатель)
3 A (Размыкающий контакт 11/12)
Максимальный пусковой ток 6 A
3 A (Размыкающий контакт 11/12)
Минимальный пусковой ток 25 мА
Среднеквадрат. значение суммарного тока 72 A2 (ITH2 = I12 + I22 + ... + I52)
Мощность отключения (активная нагрузка), максимальная 144 Вт (24 В пер. тока, τ = 0 мс, размыкающий контакт 11/1272 Вт)
288 Вт (48 В пер. тока, τ = 0 мс, размыкающий контакт 11/12144 Вт)
110 Вт (110 В постоянного тока, τ = 0 мс)
88 Вт (220 В постоянного тока, τ = 0 мс)
1500 ВА (250 В AC, τ = 0 мс, размыкающий контакт 11/12750 ВA)
Мощность отключения (индуктивная нагрузка), максимальная 42 Вт (24 В DC, τ = 40 мс)
42 Вт (48 В DC, τ = 40 мс)
42 Вт (110 В DC, τ = 40 мс)
42 Вт (220 В DC, τ = 40 мс)
Коммутационная способность минимальная 0, 4 Вт
Долговечность механическая прибл. 107 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов) 4 A (24 В DC)
4 A (230 В AC)
Выходные предохранители 6 A Быстродействующий
C6 (24 В пер./пост. тока) автомат
6. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 309, 5 г
Монтажное положение на выбор
Тип монтажа Установка на монтажной рейке
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Цвет корпуса желтый
7. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование EN ISO 13849
Уровень эффективности (PL) e (в сочетании с подходящим устройством обработки данных)
Категория 4 (в сочетании с подходящим устройством обработки данных)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3 (в сочетании с подходящим устройством обработки данных)
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178/VDE 0160
Расчетное напряжение изоляции 250 В
Расчетное импульсное напряжение / изоляция 4 кВ / основная изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между входной электрической цепью и цепью активации (43/44, 53/54, 63/64, 71/72) и между расположенными одна над другой цепями (43/44, 53/54, 63/64, 71/72)).
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
12. ETIM
ETIM 2.0 EC000196
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
13. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205
