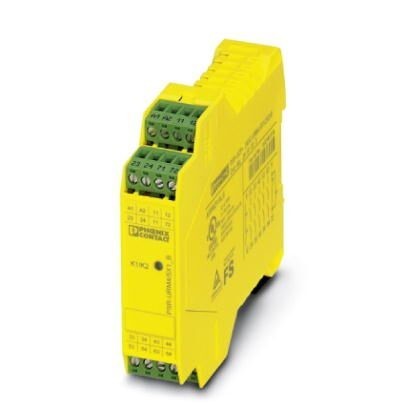

Модуль расширения PSR-SCP- 24UC/URM4/5X1/2X2/B

Описание

Характеристики

Одно- или двухканальный модуль расширения контактов, 5 замыкающих контактов, 1 размыкающий контакт, 1 цепь обратной связи, вставные винтовые клеммы, ширина22,5 мм

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота макс. 2000 м (через NN)
4. Входные данные
Расчетное напряжение питания цепи управления US 24 В AC/DC -15 % / +10 %
Номинальный ток питания цепи управления IS тип. 81 мA AC
тип. 71 мА DC
Потребляемая мощность на US тип. 1, 94 Вт (AC)
тип. 1, 7 Вт (DC)
Пусковой ток 175 мА (Δt = 5 мс при Us)
Тип. время притяжения при Us
Время возврата, типовое
Время возврата в состояние готовности
Индикация рабочего напряжения 1 x СИД зеленый.
Защитная схема Защита от перенапр. Варистор
Частота переключения максимальная 1 Гц
Время фильтрации 2 мс (на A1 при резком падении напряжения при Us)
5. Выходные данные
Исполнение контакта 5 цепей активации
1 цепь оповещения
1 сигнальная цепь
Материал контакта AgSnO2
Максимальное напряжение переключения 250 В AC/DC (Следует учитывать кривую нагрузки)
Минимальное напряжение переключения 5 В AC/DC
Макс. ток продолжительной нагрузки 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик)
6 A (Размыкатель)
Максимальный пусковой ток 20 A (Δt  100 мс)
Минимальный пусковой ток 10 мА
Среднеквадрат. значение суммарного тока 72 A2 (Cоблюдайте кривые)
Мощность отключения (активная нагрузка), максимальная 144 Вт (24 В постоянного тока, τ = 0 мс)
288 Вт (48 В постоянного тока, τ = 0 мс)
110 Вт (110 В постоянного тока, τ = 0 мс)
88 Вт (220 В постоянного тока, τ = 0 мс)
1500 ВА (250 В AC, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная 42 Вт (24 В DC, τ = 40 мс)
42 Вт (48 В DC, τ = 40 мс)
42 Вт (110 В DC, τ = 40 мс)
42 Вт (220 В DC, τ = 40 мс)
Коммутационная способность минимальная 50 мВт
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов) 4 A (24 В DC)
4 A (230 В AC)
Выходные предохранители 10 A gL / gG (Замыкатель)
6 A gL / gG (Размыкатель)
6. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 205, 3 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
7. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3 (в сочетании с подходящим устройством обработки данных)
Наименование EN ISO 13849
Уровень эффективности (PL) e (в сочетании с подходящим устройством обработки данных)
Категория 4 (в сочетании с подходящим устройством обработки данных)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3 (в сочетании с подходящим устройством обработки данных)
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178/VDE 0160
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями и корпусомБезопасное разделение, усиленная изоляция 6 кВ между A1/A2, 11/12, 23/24, 71/72 и 33/34, 43/44, 53/54, 63/64
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
12. ETIM
ETIM 2.0 EC001449
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
13. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205
