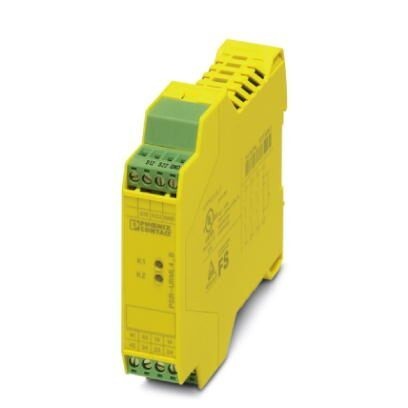

Одно- или двухканальный модуль расширения контактов для сигналов OSSD (например, фоторелейная завеса), 3 замыкающих контакта, 1 размыкающий контакт, до категории 4 PL e согласно EN ISO 13849, SIL 3 согласно EN 62061, вставные винтовые клеммы, ширина22,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 85 ... 1, 1 |
| Входной ток при UN, стандартный | 70 мА DC |
| Напряжение входной, пусковой и обратной цепи | 24 В DC |
| Время срабатывания, типовое | 25 мс (ручн. пуск) |
| Тип. время притяжения при Us | 100 мс (автоматический пуск) |
| Время возврата, типовое | 10 мс |
| Синхронность, вход 1/2 | ∞ |
| Время возврата в состояние готовности | 1 c |
5. Выходные данные
| Исполнение контакта | 3 цепи активации |
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 15 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Контакт нормально закрытый/открытый) |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 25 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (ITH2 = I12 + I22 + I32) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
| 288 Вт (48 В постоянного тока, τ = 0 мс) | |
| 77 Вт (110 В постоянного тока, τ = 0 мс) | |
| 88 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1500 ВА (250 В AC, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 0, 4 Вт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
| 5 A (230 В AC) | |
| Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) |
| 4 A gL/gG NEOZED (Сигнальная цепь) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 210, 9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | Полиамид РА, неусиленный |
| Цвет корпуса | желтый |
7. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной электрической цепью и цепью активации 6 кВ.) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
12. ETIM
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
13. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
