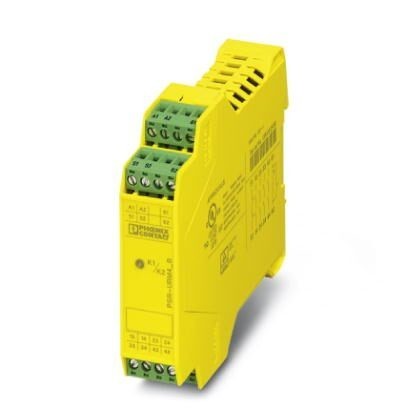

1- или 2-канальный модуль расширения контактов с широкодиапазонным входом, 4 замык. контакта, 1 размык. контакт, 1 цепь обратной связи, с базовым устройством до кат. 4, PL e по EN ISO 13849, вставная винтовая клемма, ширина 22,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | 42 В AC/DC ... 230 В AC/DC -15 % ... +10 % (Расчетное напряжение питания цепи управления US) |
| Номинальный ток питания цепи управления IS | тип. 35 мА (42 В DC) |
| тип. 15 мА (230 В AC) | |
| Потребляемая мощность на US | макс. 1, 5 Вт (при DC) |
| макс. 1, 7 Вт (при AC) | |
| Пусковой ток | s) |
| Тип. время притяжения при Us | |
| Время возврата, типовое | |
| Время возврата в состояние готовности | |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Защитная схема | Защита от перенапр. Ограничительный диод и варисторы |
| Частота переключения максимальная | 0, 5 Гц |
5. Выходные данные
| Исполнение контакта | 4 замыкающиеся цепи |
| 1 цепь оповещения | |
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 5 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 1 A (Размыкающие контакты 51/52) | |
| 6 A (Размыкающие контакты 61/62) | |
| Максимальный пусковой ток | 8 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (замыкающий контакт, 250 В AC, τ = 0 мс) |
| Другие значения смотри на кривой нагрузки | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (замыкающий контакт, 24 В пост. тока, τ = 40 мс) |
| 40 Вт (замыкающий контакт, 48 В пост. тока, τ = 40 мс) | |
| 36 Вт (замыкающий контакт, 60 В пост. тока, τ = 40 мс) | |
| 35 Вт (замыкающий контакт, 110 В пост. тока, τ = 40 мс) | |
| 33 Вт (замыкающий контакт, 220 В пост. тока, τ = 40 мс) | |
| 1500 ВА (замыкающий контакт, 250 В AC, τ = 40 мс) | |
| Коммутационная способность | мин. 50 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG (Замыкающий и размыкающий контакты 61/62) |
| 4 A gL / gG (Замыкающий и размыкающий контакты 61/62 для приложений с низкими требованиями) | |
| 1 A gL / gG (Размыкающие контакты 51/52) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 199 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
7. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (в сочетании с подходящим устройством обработки данных) |
| Категория | 4 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между (A1/A2) и остальными токовыми цепямимежду (51/52) и остальными токовыми цепямимежду (61/62) и остальными токовыми цепямимежду (13/14, 23/24, 33/34, 43/44) и остальными токовыми цепями |
| Базовая изоляция 4 кВ между цепями активации | |
| Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 5.1 | 27371901 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
12. ETIM
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
