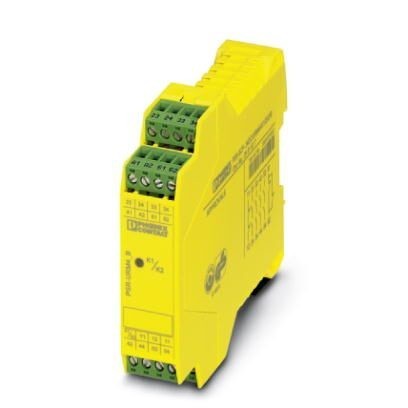

Одноканальное расширение контактов с интерфейсом TBUS, 4 НО контакта, 1 НЗ контакт, 1 цепь обратной связи, без задержки, кат. 4, PL e согласно EN ISO 13849, ширина22,5 мм, штекерная клемма push-in
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм
7. Параметры техники безопасности
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм
7. Параметры техники безопасности
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 112 мм |
| Глубина | 114, 5 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | макс. 2000 м (через NN) |
3. Входные данные
| Расчетное напряжение питания цепи управления US | |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 9 ... 1, 1 |
| Входной ток при UN, стандартный | 42 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 10 мс |
| Время возврата в состояние готовности | 1 c |
| Индикатор состояния | LED зел. |
| Защитная схема | Защита от перенапр. Cтабилитроны |
4. Выходные данные
| Исполнение контакта | 4 замыкающиеся цепи |
| 1 сигнальная цепь | |
| 1 цепь оповещения | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 15 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, DC1/AC1) |
| 3 A (Размыкатель) | |
| Максимальный пусковой ток | 6 A (Замыкающий контакт, DC1/AC1) |
| 3 A (Размыкатель) | |
| Минимальный пусковой ток | 25 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (ITH2 = I12 + I22 + I32 + I42) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В пер. тока, τ = 0 мс, размыкающий контакт 61/6272 Вт) |
| 288 Вт (48 В пер. тока, τ = 0 мс, размыкающий контакт 61/62144 Вт) | |
| 77 Вт (110 В постоянного тока, τ = 0 мс) | |
| 88 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1500 ВА (250 В AC, τ = 0 мс, размыкающий контакт 61/62750 ВA) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 0, 4 Вт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
| 5 A (230 В AC) | |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (DC13) |
| 5 A (AC15) | |
| Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) |
| 4 A gL/gG NEOZED (Размыкатель) |
5. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 196, 5 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Цвет корпуса | желтый |
6. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
7. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (в сочетании с подходящим устройством обработки данных) |
| Категория | 4 (в сочетании с подходящим устройством обработки данных) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
8. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | МЭК 60947-1 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение между входной токовой цепью или размыкающими контактами и цепью активации 6 кВ). |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
11. ETIM
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
12. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
Характеристики
Бренд
PHOENIX CONTACT
