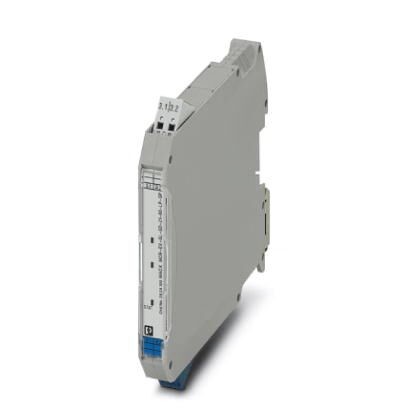

Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 58 мА. Для газов до группы IIB, питание от контура, гальваническая развязка, SIL 3. Зажим push-in.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Совместимые клапаны
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Выходные данные
5. Совместимые клапаны
6. Питание
7. Параметры подключения
8. Общие сведения
9. Параметры техники безопасности
10. Данные по безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 116, 9 мм |
| Глубина | 113, 7 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 (не проверено согласно UL) |
| Помехоустойчивость | EN 61000-6-2 |
4. Выходные данные
| Минимальное напряжение на выходе | 12, 9 В DC (при 58 мА) |
| Выходная характеристикавыходное сопротивление | 133, 4 Ω (Внутреннее сопротивление Ri) |
| Время срабатывания | 20 мс |
5. Совместимые клапаны
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
| Совместимый клапан | ASCO Coil 302 (12 V) |
| ASCO Coil 302 (24 V) | |
| Bürkert Coil AC 10 standard | |
| Bürkert Coil AC 10 high resistance | |
| FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 | |
| FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 | |
| Norgren Herion Coil 2050 | |
| Norgren Herion Coil 2051 | |
| Norgren Herion Coil 2052 | |
| Norgren Herion Coil 2053 | |
| Parker Coil VZ95 482160.01 EEx ia IIB T6 |
6. Питание
| Рассеиваемая мощность |
7. Параметры подключения
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение проводника AWG | 24 ... 16 |
8. Общие сведения
| Количество каналов | 1 |
| Температурный коэффициент, максимальный | 0, 01 %/K |
| Индикатор состояния | Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Материал корпуса | PA 6.6-FR |
| Цвет | cерый |
| Наименование | Выход/вход |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| 300 Вэфф (Расчетное напряжение изоляции (категория перенапряжения IIстепень загрязнения 2, безопасное разделение согласно EN 61010-1)) | |
| 2, 5 кВ (50 Гц, 1 мин., проверочное напряжение) | |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIB Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIB Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| SIL | 3 |
9. Параметры техники безопасности
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Тип устройства | Тип A |
| Уровни совокупной безопасности (SIL) | 3 |
| Доля опасных сбоев (SFF) | 100 % |
| ΛSU | 2, 84 x 10-7 (284 FIT) |
| ΛSD | |
| ΛDU | |
| ΛDD | |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) |
| 0 (5 лет) | |
| 0 (10 лет) | |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
10. Данные по безопасности
| Входная мощность Pi | возможность игнорирования |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходное напряжение Uo | 25, 1 В |
| Макс. выходной ток Io | 188 мА |
| Макс. выходная мощность Po | 1, 18 Вт |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 4 мГн |
| Макс. внешняя емкость Co | 0, 83 мкФ |
| Дополнительный текст | простая электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 2 мГн |
| Макс. внешняя емкость Co | 300 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 1 мГн |
| Макс. внешняя емкость Co | 370 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 0, 5 мГн |
| Макс. внешняя емкость Co | 460 нФ |
| Дополнительный текст | смешанная электроцепь |
| Группа | IIB/IIIC |
| Макс. внешняя индуктивность Lo | 0, 1 мГн |
| Макс. внешняя емкость Co | 790 нФ |
| Дополнительный текст | смешанная электроцепь |
| Максимальное безопасное напряжение Um | 253 В (125 В DC) |
11. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Излучение помех | EN 61000-6-4 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIB/IIA |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1)G Ex nA [ia IIB Ga] IIC T4 Gc X | |
| IECEx | [Ex ia Ga] IIB/IIA |
| [Ex ia Da] IIIC | |
| Ex nA [ia IIB Ga] IIC T4 Gc | |
| UL, США / Канада | Класс I, разд. 2IS для классов I, II, III, разд. 1 |
| Температура DNV GL | B |
| Влажность DNV GL | B |
| Вибрация DNV GL | A |
| DNV GL-EMC | A |
| Оболочка DNV GL | Required protection according to the Rules shall be provided upon installation on board |
| Группа | IIB/IIIC |
| IIB/IIIC | |
| IIB/IIIC | |
| IIB/IIIC | |
| IIB/IIIC |
12. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
13. eCl@ss
| ECl@ss 4.0 | 27210100 |
| ECl@ss 4.1 | 27210100 |
| ECl@ss 5.0 | 27210100 |
| ECl@ss 5.1 | 27210100 |
| ECl@ss 6.0 | 27210100 |
| ECl@ss 7.0 | 27210120 |
| ECl@ss 8.0 | 27210120 |
| ECl@ss 9.0 | 27210120 |
14. ETIM
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| ETIM 7.0 | EC002653 |
15. UNSPSC
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 18.0 | 39121008 |
| UNSPSC 19.0 | 39121008 |
| UNSPSC 20.0 | 39121008 |
| UNSPSC 21.0 | 39121008 |
