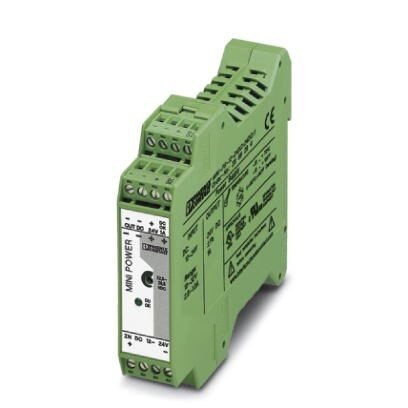

Преобразователь DC/DC MINI-PS- 12- 24DC/24DC/1

Описание

Характеристики

Преобразователь постоянного тока MINI для несущей рейки, вход1-фазный, выход24 В DC/1 A

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Сигнализация
9. Стандарты
10. Соответствие / сертификаты
11. Данные по ЭМС
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Ширина 22, 5 мм
Высота 99 мм
Глубина 107 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
3. Входные данные
Диапазон номинальных напряжений на входе 12 В DC ... 24 В DC
Диапазон входных напряжений 10 В DC ... 32 В DC
Диапазон частот DC 0 Гц
Потребляемый ток 2, 6 A (12 В DC)
1, 3 A (24 В DC)
Импульс пускового тока
Время автономной работы тип. 3 мс (12 В DC)
тип. 20 мс (24 В DC)
Входной предохранитель 6, 3 A (инертного типа, внутренний)
4. Выходные данные
Номинальное напряжение 24 В DC ±1 %
Диапазон настройки выходного напряжения (USet) 22, 5 В DC ... 28, 5 В DC (>24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN) 1 A (-25 °C ... 60 °C)
Изменение хар-к 60 °C ... 70 °C (2, 5 % / K)
Возможность параллельного подключения Допускается для обеспечения функции резервирования и увеличения мощности
Возможность последовательного подключения да
Остаточная пульсация (ДА) (20 МГц)
Выходная мощность 24 Вт
Время включения, типовое
Коммутационные пики, номинальная нагрузка (ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс.
Рассеиваемая мощность, номинальная нагрузка, макс.
5. Общие сведения
Вес нетто 0, 2 кг
Индикация рабочего напряжения LED зел.
КПД >83 % (при 24 В перемен. тока и при номинальных значениях)
Напряжения изоляции на входе / выходе 1, 5 кВ (Типовое исп.)
1 кВ (Выборочное исп.)
Степень защиты III
IP20
MTBF (IEC 61709, SN 29500)
>2569000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйгоризонтально 0 мм, вертикально 50 мм
6. Характеристики клемм, вход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 7 мм
Резьба винтов M3
7. Характеристики клемм, выход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Сигнализация
Наименование, выход при нормальном постоянном напряжении, активный
Описание выходов Uвых >21, 5 BМаксимальный сигнал
Максимальное напряжение переключения ≤ 24 В DC
Выходное напряжение + 24 В (Сигнал)
Ток длительной нагрузки ≤ 20 мА
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 14
Мин. момент затяжки 0, 5 Нм
Момент затяжки, макс. 0, 6 Нм
Резьба винтов M3
9. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Применение в железнодорожной отрасли EN 50121-4
10. Соответствие / сертификаты
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL одобренный UL 60950-1
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
Разрешение на применение в судостроении DNV GL (EMC A)
11. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Электромагнитное высокочастотное поле EN 61000-4-3
Быстрые переходные процессы (всплески) EN 61000-4-4
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Падение напряжения EN 61000-4-11
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27210900
ECl@ss 4.1 27210900
ECl@ss 5.0 27210900
ECl@ss 5.1 27210900
ECl@ss 6.0 27210900
ECl@ss 7.0 27210901
ECl@ss 8.0 27210901
ECl@ss 9.0 27210901
14. ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002046
ETIM 6.0 EC002046
ETIM 7.0 EC002046
15. UNSPSC
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121041
UNSPSC 18.0 39121041
UNSPSC 19.0 39121041
UNSPSC 20.0 39121041
UNSPSC 21.0 39121041
