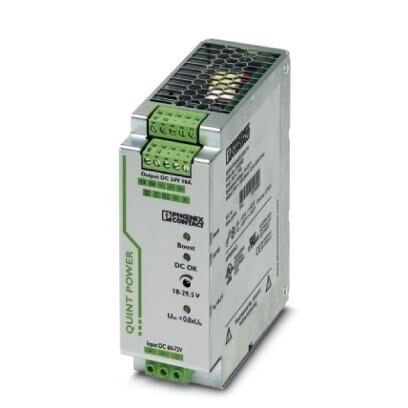

Преобразователь DC/DC QUINT-PS/60-72DC/24DC/10

Описание

Характеристики

Преобразователь пост. тока QUINT с регулированием в первичной цепи и широким диапазоном входных напряжений для установки на несущей рейке с технологией SFB (Selective Fuse Breaking), вход60-72 В пост. тока, выход24 В пост. тока / 10 A

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Параметры подключения сигнализации
9. Стандарты
10. Соответствие / сертификаты
11. Данные по ЭМС
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Размеры
Ширина 48 мм
Высота 130 мм
Глубина 125 мм
Ширина при альтернативном монтаже 122 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 51 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2
3. Входные данные
Диапазон номинальных напряжений на входе 60 В DC ... 72 В DC
Диапазон входных напряжений 42 В DC ... 96 В DC
Потребляемый ток 5, 6 A (60 В DC)
4, 7 A (72 В DC)
Импульс пускового тока
Время автономной работы тип. 10 мс (60 В DC)
Входной предохранитель 10 A 150 В DC (внутренний (защита модуля))
Наименование защиты Защита от перенапряжений при переходных процессах
Защитная цепь / модуль Варистор
4. Выходные данные
Номинальное напряжение 24 В DC ±1 %
Диапазон настройки выходного напряжения (USet) 18 В DC ... 29, 5 В DC (>24 В DC, ограничение по постоянной мощности)
Номинальный ток на выходе (IN) 10 A (-40 °C ... 60 °C)
POWER BOOST (IBoost) 12, 5 A (-40 °C ... 40 °C, в непрерывном режиме, UOUT = 24 В DC)
Избирательный предохранитель (ISFB) 60 A (12 мс)
Изменение хар-к 60 °C ... 70 °C (2, 5 % / K)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Устойчивость к обратной связи 35 В DC
Защита от перенапряжения на выходе (OVP)
Нагрузка, емкостная, максимальная неограниченно
Активное ограничение тока 18 A
Рассогласование
Остаточная пульсация (ДА)
Коммутационные пики, номинальная нагрузка (ДА) (20 МГц)
Рассеиваемая мощность, без нагрузки, макс. 4 Вт (UIN 60 В DC)
Рассеиваемая мощность, номинальная нагрузка, макс. 24 Вт (UIN 60 В DC)
5. Общие сведения
Вес нетто 1 кг
КПД >91 % (UIN 60 В DC / UOUT 24 В DC)
>91 % (UIN 72 В DC / UOUT 24 В DC)
Напряжения изоляции на входе / выходе 1, 5 кВ (Типовое исп.)
1 кВ (Выборочное исп.)
Степень защиты I
IP20
MTBF (IEC 61709, SN 29500) >1349000 ч (25 °C)
>765000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 ммприсоединяемый PN
6. Характеристики клемм, вход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 8 мм
Резьба винтов M3
7. Характеристики клемм, выход
Тип подключения вставные винтовые клеммы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры подключения сигнализации
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 12
Резьба винтов M3
9. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Применение в железнодорожной отрасли EN 50121-4
10. Соответствие / сертификаты
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL одобренный UL 60950-1
UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение)
11. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Разряд статического электричества EN 61000-4-2
Разряд между контактами 8 кВ (Уровень контроля 4)
Воздушный разряд 15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 20 В/м (Уровень контроля 3)
Диапазон частот 1 ГГц ... 2 ГГц
Напряженность проверочного поля 20 В/м (Уровень контроля 3)
Диапазон частот 2 ГГц ... 3 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 4 кВ (Уровень контроля 4 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 2 кВ (Уровень контроля 4 - симметричный)
4 кВ (Уровень контроля 4 - асимметричный)
Выход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 1 кВ (Уровень контроля 2 - асимметричный)
Примечания Критерий A
E / A / S, асимметричный
Диапазон частот 0, 9 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27210900
ECl@ss 4.1 27210900
ECl@ss 5.0 27210900
ECl@ss 5.1 27210900
ECl@ss 6.0 27210900
ECl@ss 7.0 27210901
ECl@ss 8.0 27210901
ECl@ss 9.0 27210901
14. ETIM
ETIM 5.0 EC002046
ETIM 6.0 EC002046
ETIM 7.0 EC002046
15. UNSPSC
UNSPSC 13.2 39121041
UNSPSC 18.0 39121041
UNSPSC 19.0 39121041
UNSPSC 20.0 39121041
UNSPSC 21.0 39121041
