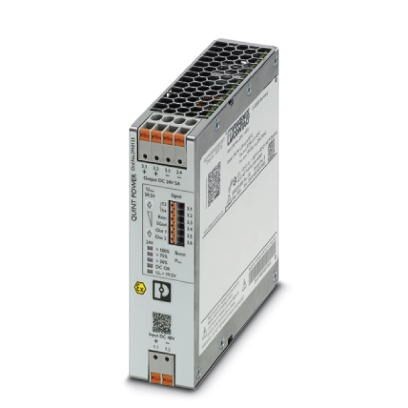

Преобразователь DC/DC QUINT4-PS/48DC/24DC/5/PT

Описание

Характеристики

Преобразователь DC/DC с регулированием в первичной цепи, Quint, Установка на монтажной рейке, SFB Technology (Selective Fuse Breaking), Зажимы Push-in, вход48 В DC, выход24 В DC / 5 A

Характеристики
Оглавление 1. Входные данные
2. Электрическая прочность изоляции
3. Параметры подключения, вход
4. Выходные данные
5. Данные по подключению, выход
6. Светодиодная сигнализация
7. Сигнальные контакты - Сигнальный выход Out 1 (конфигурируемый)
8. Сигнальные контакты - Сигнальный выход Out 2 (конфигурируемый)
9. Сигнальные контакты - Сигнальный выход реле 13/14 (конфигурируемый)
10. Сигнальные контакты - Сигнальный вход Remote (конфигурируемый)
11. Сигнальные контакты - Сигнальная земля SGnd
12. Параметры подключения, сигнал
13. Надежность
14. Ожидаемый срок службы (электролитические конденсаторы)
15. Частота коммутации
16. Общие характеристики
17. Рассеиваемая мощность
18. Условия окружающей среды
19. Стандарты
20. Соответствие / сертификаты
21. Данные по ЭМС
22. eCl@ss
23. ETIM
1. Входные данные
Диапазон входных напряжений 29 В DC ... 57, 5 В DC
Макс. электрическая прочность 35 В DC (60 с)
Потребляемый ток, типовой 3, 3 A (48 В DC)
Компенсация провалов напряжения сети тип. 18 мс (48 В DC)
Время включения
Время включения, типовое 300 мс (из режима SLEEP MODE)
Ограничение импульсного тока включения типично 1 A
Интеграл импульса тока при включении (I2t) 2c
Входной предохранитель 10 A (инертного типа, внутренний)
2. Электрическая прочность изоляции
Напряжения изоляции на входе / выходе 4 кВ DC (Типовое исп.)
2 кВ DC (Выборочное исп.)
Типовое испытание (МЭК/EN 60950-1) A 2 кВ DC
Типовое испытание (МЭК/EN 60950-1) B 4 кВ DC
Типовое испытание (МЭК/EN 60950-1) C 0, 5 кВ DC
Типовое испытание (МЭК/EN 60950-1) D 0, 5 кВ DC
Производственное испытание A 2 кВ DC
Производственное испытание B 2 кВ DC
Производственное испытание C 0, 5 кВ DC
Производственное испытание D 0, 5 кВ DC
3. Параметры подключения, вход
Тип подключения Зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 6 мм²
Сечение гибкого провода 0, 2 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0, 2 мм² 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0, 2 мм² 4 мм²
Сечение проводника AWG 24 ... 10
Длина снятия изоляции 10 мм
4. Выходные данные
Номин. напряжение на выходе (UN) 24 В DC
Диапазон настройки выходного напряжения (USet) 24 В DC ... 29, 5 В DC (>24 В DC, мощность постоянна)
Номинальный ток на выходе (IN) 5 A
Статичный Boost (IStat.Boost) 6, 25 A
Динамический Boost (IDyn.Boost) 10 A (5 с)
Избирательный предохранитель (ISFB) 30 A (15 мс)
Электромагнитный расцепитель A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
Статическое отклонение регулируемой величины
Динамическое отклонение регулируемой величины
Отклонение изменения входного напряжения
Защищен от короткого замыкания да
Устойчивость в холостом режиме eсть
Остаточная пульсация (ДА)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Устойчивость к обратной связи ≤ 35 В DC
Защита от перенапряжения на выходе (OVP) ≤ 32 В DC
Время нарастания вых (10 % ... 90 %))
5. Данные по подключению, выход
Тип подключения Зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 6 мм²
Сечение гибкого провода 0, 2 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0, 2 мм² 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0, 2 мм² 4 мм²
Сечение проводника AWG 24 ... 10
Длина снятия изоляции 10 мм
6. Светодиодная сигнализация
Виды подачи сигнала СИД
Cухой сигнальный контакт
Активный сигнальный выход Out1 (цифровой, конфигурируемый)
Активный сигнальный выход Out2 (цифровой, аналоговый, конфигурируемый)
Контакт удаленного оповещения
Сигнальная земля SGnd
POut >100 % (Индикатор горит желтым цветом, выходная мощность >240 Вт)
>75 % (Индикатор горит зеленым цветом, выходная мощность >180 Вт)
>50 % (Индикатор горит зеленым цветом, выходная мощность >120 Вт)
UOut >0, 9 x USet (СИД горит зеленым цветом)
Set (Светодиод мигает зеленым цветом)
UIn >0, 8 x UInNom (Светодиод не горит)
InNom (Светодиод светится желтым)
7. Сигнальные контакты - Сигнальный выход Out 1 (конфигурируемый)
Маркировка разъема 3.5 +
Цифровой 0 В DC
24 В DC
20 мА
По умолчанию UIN Входное напряжение OK
Опция сигнала Выходное напряжение
Выходной ток
Выходная мощность
Часы работы
Раннее оповещение о повышении температуры
OVP Ограничение напряжения активно
8. Сигнальные контакты - Сигнальный выход Out 2 (конфигурируемый)
Маркировка разъема 3.6 +
Цифровой 0 В DC
24 В DC
20 мА
По умолчанию Выходная мощность
Опция сигнала Выходное напряжение
Выходной ток
Часы работы
Раннее оповещение о повышении температуры
OVP Ограничение напряжения активно
Аналоговый 4 мА ... 20 мА ±5 % (Нагрузка ≤400 )
Опция сигнала Выходное напряжение
Выходной ток
Выходная мощность
9. Сигнальные контакты - Сигнальный выход реле 13/14 (конфигурируемый)
Маркировка разъема 3.1, 3.2
Переключающий контакт без потенциала
Максимальная нагрузка на контакт 24 В DC
1 A
30 В AC
0, 5 A
По умолчанию Выходное напряжение
Опция сигнала Выходной ток
Выходная мощность
Часы работы
Раннее оповещение о повышении температуры
OVP Ограничение напряжения активно
UIN Входное напряжение OK
10. Сигнальные контакты - Сигнальный вход Remote (конфигурируемый)
Маркировка разъема 3.3 +
Функция Выходная мощность ВКЛ/ВЫКЛ (Remote)
По умолчанию Выходная мощность ВКЛ (> 40 кОм/24 В DC/открытая перемычка между REM и SGnd)
11. Сигнальные контакты - Сигнальная земля SGnd
Маркировка разъема 3.4 +
Функция Сигнальная земля
Опорный потенциал к OUT1, OUT2, REM
12. Параметры подключения, сигнал
Тип подключения Зажимы Push-in
Сечение жесткого провода 0, 2 мм² ... 1 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) 0, 2 мм² 0, 75 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) 0, 2 мм² 1, 5 мм²
Сечение проводника AWG 24 ... 16
Длина снятия изоляции 8 мм
13. Надежность
MTBF (IEC 61709, SN 29500) >(25 °C)
>1000000 ч (40 °C)
>(60 °C)
14. Ожидаемый срок службы (электролитические конденсаторы)
Выходной ток 2, 5 A
Температура 40 °C
Время 520000 ч
Напряжение 24 В DC
Выходной ток 5 A
Температура 40 °C
Время 290000 ч
Напряжение 24 В DC
Выходной ток 5 A
Температура 30 °C
Время 590000 ч
Напряжение 24 В DC
15. Частота коммутации
Ступень вспомогательного преобразователя 190 кГц ... 220 кГц
Ступень главного преобразователя 50 кГц ... 420 кГц
16. Общие характеристики
Степень защиты IP20
Special with SELV input and output
Класс воспламеняемости согласно UL 94 (корпуса / клеммы) V0
Исполнение бокового элемента Алюминий
Исполнение крышки Нержавеющая сталь X6Cr17
Ширина 36 мм
Высота 130 мм
Глубина 125 мм
Ширина при альтернативном монтаже 122 мм
Высота при альтернативном монтаже 130 мм
Глубина при альтернативном монтаже 39 мм
Масса 0, 6 кг
КПД тип. 94 % (48 В DC)
17. Рассеиваемая мощность
Рассеиваемая мощность, без нагрузки, макс.
Рассеиваемая мощность SLEEP MODE
Рассеиваемая мощность, номинальная нагрузка, макс.
18. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Рабочая высота ≤ 5000 м (>2000 м, следует учитывать снижение характеристик)
Вибрация (при эксплуатации) Поиск резонанса 5 Гц ...100 Гц 2, 3g, 90 мин., частота резонанса 2, 3g, 90 мин. (согласно DNV GL, класс C)
Ударопрочность 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Степень загрязнения 2
Климатический класс 3K3 (EN 60721)
Категория перенапряжения EN 61010-1 II
Категория перенапряжения EN 62477-1 III
19. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Требования по ЭМС для электростанции МЭК 61850-3
EN 61000-6-5
Обозначение стандарта Электробезопасность (устройств управления и регулирования)
Стандарты / нормативные документы МЭК 61010-1
Обозначение стандарта Безопасные малые напряжения
Стандарты / нормативные документы EN 61010-1 (SELV)
МЭК 61010-2-201 (PELV)
Обозначение стандарта Взрывоопасная атмосфера
Стандарты / нормативные документы МЭК 60079-0
МЭК 60079-7
МЭК 60079-11
МЭК 60079-15
Обозначение стандарта Перепады напряжения в сети питания (пониженное напряжение)
Стандарты / нормативные документы EN 61000-4-29
20. Соответствие / сертификаты
Наименование UL
Маркировка UL Listed UL 61010-1
Наименование UL
Маркировка UL Listed UL 61010-2-201
Наименование UL
Маркировка UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Наименование CSA
Маркировка CAN/CSA-C22.2 No. 61010-1-12
Наименование CSA
Маркировка CAN/CSA-IEC 61010-2-201 14
Наименование SIQ
Маркировка Выполнено испытание образца (type approved)
Наименование SIQ
Маркировка Схема CB (МЭК 61010-1, МЭК 61010-2-201)
Наименование Судостроение
Маркировка DNV GL
Наименование Судостроение
Маркировка ABS
Наименование ATEX
Маркировка  II 3 G Ex ec ic nC IIC T4 Gc X
Наименование IECEx
Маркировка IECEx SIQ 19.0005X
Ex ec ic nC IIC T4 Gc
21. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Излучение кондуктивных помех EN 55016
EN 61000-6-3 (класс B)
Излучение помех EN 55016
EN 61000-6-3 (класс B)
Излучение кондуктивных помех DNV GL Класс B
Дополнительный текст Область перемычки и крышки
Излучение помех DNV GL Класс B
Дополнительный текст Область перемычки и крышки
Разряд статического электричества EN 61000-4-2
Разряд между контактами 8 кВ (Уровень контроля 4)
Воздушный разряд 15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 20 В/м (Уровень контроля 3)
Диапазон частот 1 ГГц ... 6 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Диапазон частот 1 ГГц ... 6 ГГц
Напряженность проверочного поля 10 В/м (Уровень контроля 3)
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 2 кВ (Уровень контроля 3 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 4 - асимметричный)
Примечания Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Выход 1 кВ (Уровень контроля 3 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Сигнал 2 кВ (Уровень контроля 3 - асимметричный)
Примечания Критерий A
E / A / S, асимметричный
Диапазон частот 0, 15 МГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Частота 16, 7 Гц
50 Гц
60 Гц
Напряженность проверочного поля 100 A/m
Дополнительный текст 60 с
Примечания Критерий A
Частота 50 Гц
60 Гц
Напряженность проверочного поля 1 кA/м
Дополнительный текст 3 c
Примечания Критерий A
Частота 0 Гц
Напряженность проверочного поля 300 A/m
Дополнительный текст DC, 60 с
Примечания Критерий A
Падение напряжения EN 61000-4-29
Напряжение 24 В DC
Провал напряжения 70 %
Дополнительный текст Уровень контроля 2
Примечания Критерий A
Провал напряжения 40 %
Дополнительный текст Уровень контроля 2
Примечания Критерий A
Провал напряжения 0 %
Дополнительный текст Уровень контроля 2
Примечания Критерий B
Импульсное магнитное поле EN 61000-4-9
Напряженность проверочного поля 1000 A/m
Примечания Критерий A
Пониженное переменное магнитное поле EN 61000-4-10
Напряженность проверочного поля 100 A/m
Тестовый уровень 1 100 кГц
Напряженность проверочного поля 100 A/m
Тестовый уровень 2 1 МГц
Примечания Критерий A
Ассиметричные помехи по цепи питания EN 61000-4-16
Тестовый уровень 1 15 Гц 150 Гц (Уровень контроля 3)
Напряжение 10 В 1 В
Тестовый уровень 2 150 Гц 1, 5 кГц (Уровень контроля 3)
Напряжение 1 В
Тестовый уровень 3 1, 5 кГц 15 кГц (Уровень контроля 3)
Напряжение 1 В 10 В
Тестовый уровень 4 15 кГц 150 кГц (Уровень контроля 3)
Напряжение 10 В
Тестовый уровень 5 16, 7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Напряжение 10 В (длительно)
Тестовый уровень 6 0 Гц 16, 7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Напряжение 100 В (1 c)
Примечания Критерий A
Переменная составляющая в напряжении постоянного тока EN 61000-4-17
Затухающая колеблющаяся волна EN 61000-4-18
Вход, выход (тестовый уровень 1) 100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Напряжение 1 кВ
Вход, выход (тестовый уровень 2) 100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Напряжение 1 кВ
Вход, выход (тестовый уровень 3) 10 МГц (Уровень контроля 2 - асимметричный)
Напряжение 0, 5 кВ
Сигналы (тестовый уровень 1) 100 кГц 1 МГц (Уровень контроля 2 - симметричный)
Напряжение 0, 5 кВ
Сигналы (тестовый уровень 2) 100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Напряжение 1 кВ
Примечания Критерий A
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
22. eCl@ss
ECl@ss 8.0 27210901
ECl@ss 9.0 27210901
23. ETIM
ETIM 5.0 EC002046
ETIM 6.0 EC002046
ETIM 7.0 EC002046

Характеристики

Последняя стоимость

45035.38

Бренд

Phoenix Contact

Диапазон входных напряжений	29 В DC ... 57, 5 В DC
Макс. электрическая прочность	35 В DC (60 с)
Потребляемый ток, типовой	3, 3 A (48 В DC)
Компенсация провалов напряжения сети	тип. 18 мс (48 В DC)
Время включения
Время включения, типовое	300 мс (из режима SLEEP MODE)
Ограничение импульсного тока включения типично	1 A
Интеграл импульса тока при включении (I2t)	2c
Входной предохранитель	10 A (инертного типа, внутренний)

Напряжения изоляции на входе / выходе	4 кВ DC (Типовое исп.)
	2 кВ DC (Выборочное исп.)
Типовое испытание (МЭК/EN 60950-1) A	2 кВ DC
Типовое испытание (МЭК/EN 60950-1) B	4 кВ DC
Типовое испытание (МЭК/EN 60950-1) C	0, 5 кВ DC
Типовое испытание (МЭК/EN 60950-1) D	0, 5 кВ DC
Производственное испытание A	2 кВ DC
Производственное испытание B	2 кВ DC
Производственное испытание C	0, 5 кВ DC
Производственное испытание D	0, 5 кВ DC

Тип подключения	Зажимы Push-in
Сечение жесткого провода	0, 2 мм² ... 6 мм²
Сечение гибкого провода	0, 2 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0, 2 мм² 4 мм²
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0, 2 мм² 4 мм²
Сечение проводника AWG	24 ... 10
Длина снятия изоляции	10 мм

Номин. напряжение на выходе (UN)	24 В DC
Диапазон настройки выходного напряжения (USet)	24 В DC ... 29, 5 В DC (>24 В DC, мощность постоянна)
Номинальный ток на выходе (IN)	5 A
Статичный Boost (IStat.Boost)	6, 25 A
Динамический Boost (IDyn.Boost)	10 A (5 с)
Избирательный предохранитель (ISFB)	30 A (15 мс)
Электромагнитный расцепитель	A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4
Статическое отклонение регулируемой величины
Динамическое отклонение регулируемой величины
Отклонение изменения входного напряжения
Защищен от короткого замыкания	да
Устойчивость в холостом режиме	eсть
Остаточная пульсация	(ДА)
Возможность параллельного подключения	да, резервирование и повышение мощности
Возможность последовательного подключения	да
Устойчивость к обратной связи	≤ 35 В DC
Защита от перенапряжения на выходе (OVP)	≤ 32 В DC
Время нарастания	вых (10 % ... 90 %))

Виды подачи сигнала	СИД
	Cухой сигнальный контакт
	Активный сигнальный выход Out1 (цифровой, конфигурируемый)
	Активный сигнальный выход Out2 (цифровой, аналоговый, конфигурируемый)
	Контакт удаленного оповещения
	Сигнальная земля SGnd
POut	>100 % (Индикатор горит желтым цветом, выходная мощность >240 Вт)
	>75 % (Индикатор горит зеленым цветом, выходная мощность >180 Вт)
	>50 % (Индикатор горит зеленым цветом, выходная мощность >120 Вт)
UOut	>0, 9 x USet (СИД горит зеленым цветом)
	Set (Светодиод мигает зеленым цветом)
UIn	>0, 8 x UInNom (Светодиод не горит)
	InNom (Светодиод светится желтым)

Маркировка разъема	3.5 +
Цифровой	0 В DC
	24 В DC
	20 мА
По умолчанию	UIN Входное напряжение OK
Опция сигнала	Выходное напряжение
	Выходной ток
	Выходная мощность
	Часы работы
	Раннее оповещение о повышении температуры
	OVP Ограничение напряжения активно

Маркировка разъема	3.6 +
Цифровой	0 В DC
	24 В DC
	20 мА
По умолчанию	Выходная мощность
Опция сигнала	Выходное напряжение
	Выходной ток
	Часы работы
	Раннее оповещение о повышении температуры
	OVP Ограничение напряжения активно
Аналоговый	4 мА ... 20 мА ±5 % (Нагрузка ≤400 )
Опция сигнала	Выходное напряжение
	Выходной ток
	Выходная мощность

Маркировка разъема	3.1, 3.2
Переключающий контакт	без потенциала
Максимальная нагрузка на контакт	24 В DC
	1 A
	30 В AC
	0, 5 A
По умолчанию	Выходное напряжение
Опция сигнала	Выходной ток
	Выходная мощность
	Часы работы
	Раннее оповещение о повышении температуры
	OVP Ограничение напряжения активно
	UIN Входное напряжение OK

Маркировка разъема	3.3 +
Функция	Выходная мощность ВКЛ/ВЫКЛ (Remote)
По умолчанию	Выходная мощность ВКЛ (> 40 кОм/24 В DC/открытая перемычка между REM и SGnd)

Маркировка разъема	3.4 +
Функция	Сигнальная земля
Опорный потенциал	к OUT1, OUT2, REM

MTBF (IEC 61709, SN 29500)	>(25 °C)
	>1000000 ч (40 °C)
	>(60 °C)

Выходной ток	2, 5 A
Температура	40 °C
Время	520000 ч
Напряжение	24 В DC
Выходной ток	5 A
Температура	40 °C
Время	290000 ч
Напряжение	24 В DC
Выходной ток	5 A
Температура	30 °C
Время	590000 ч
Напряжение	24 В DC

Ступень вспомогательного преобразователя	190 кГц ... 220 кГц
Ступень главного преобразователя	50 кГц ... 420 кГц

Степень защиты	IP20
	Special with SELV input and output
Класс воспламеняемости согласно UL 94 (корпуса / клеммы)	V0
Исполнение бокового элемента	Алюминий
Исполнение крышки	Нержавеющая сталь X6Cr17
Ширина	36 мм
Высота	130 мм
Глубина	125 мм
Ширина при альтернативном монтаже	122 мм
Высота при альтернативном монтаже	130 мм
Глубина при альтернативном монтаже	39 мм
Масса	0, 6 кг
КПД	тип. 94 % (48 В DC)

Рассеиваемая мощность, без нагрузки, макс.
Рассеиваемая мощность SLEEP MODE
Рассеиваемая мощность, номинальная нагрузка, макс.

Температура окружающей среды (при эксплуатации)	-25 °C ... 70 °C (>60 °C изменение хар-к2, 5 %/K)
Температура окружающей среды (протестировано по типу запуска)	-40 °C
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	≤ 95 % (При 25 °C, без выпадения конденсата)
Рабочая высота	≤ 5000 м (>2000 м, следует учитывать снижение характеристик)
Вибрация (при эксплуатации)	Поиск резонанса 5 Гц ...100 Гц 2, 3g, 90 мин., частота резонанса 2, 3g, 90 мин. (согласно DNV GL, класс C)
Ударопрочность	18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Степень загрязнения	2
Климатический класс	3K3 (EN 60721)
Категория перенапряжения EN 61010-1	II
Категория перенапряжения EN 62477-1	III

Требования по ЭМС к помехозащищенности	EN 61000-6-1
	EN 61000-6-2
Требования по ЭМС к степени эмиссии помех	EN 61000-6-3
	EN 61000-6-4
Требования по ЭМС для электростанции	МЭК 61850-3
	EN 61000-6-5
Обозначение стандарта	Электробезопасность (устройств управления и регулирования)
Стандарты / нормативные документы	МЭК 61010-1
Обозначение стандарта	Безопасные малые напряжения
Стандарты / нормативные документы	EN 61010-1 (SELV)
	МЭК 61010-2-201 (PELV)
Обозначение стандарта	Взрывоопасная атмосфера
Стандарты / нормативные документы	МЭК 60079-0
	МЭК 60079-7
	МЭК 60079-11
	МЭК 60079-15
Обозначение стандарта	Перепады напряжения в сети питания (пониженное напряжение)
Стандарты / нормативные документы	EN 61000-4-29

Наименование	UL
Маркировка	UL Listed UL 61010-1
Наименование	UL
Маркировка	UL Listed UL 61010-2-201
Наименование	UL
Маркировка	UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Наименование	CSA
Маркировка	CAN/CSA-C22.2 No. 61010-1-12
Наименование	CSA
Маркировка	CAN/CSA-IEC 61010-2-201 14
Наименование	SIQ
Маркировка	Выполнено испытание образца (type approved)
Наименование	SIQ
Маркировка	Схема CB (МЭК 61010-1, МЭК 61010-2-201)
Наименование	Судостроение
Маркировка	DNV GL
Наименование	Судостроение
Маркировка	ABS
Наименование	ATEX
Маркировка	 II 3 G Ex ec ic nC IIC T4 Gc X
Наименование	IECEx
Маркировка	IECEx SIQ 19.0005X
	Ex ec ic nC IIC T4 Gc

Электромагнитная совместимость	Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению	Соответствие Директиве по низкому напряжению 2014/35/ЕС
Излучение кондуктивных помех	EN 55016
	EN 61000-6-3 (класс B)
Излучение помех	EN 55016
	EN 61000-6-3 (класс B)
Излучение кондуктивных помех DNV GL	Класс B
Дополнительный текст	Область перемычки и крышки
Излучение помех DNV GL	Класс B
Дополнительный текст	Область перемычки и крышки
Разряд статического электричества	EN 61000-4-2
Разряд между контактами	8 кВ (Уровень контроля 4)
Воздушный разряд	15 кВ (Уровень контроля 4)
Электромагнитное высокочастотное поле	EN 61000-4-3
Диапазон частот	80 МГц ... 1 ГГц
Напряженность проверочного поля	20 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Диапазон частот	1 ГГц ... 6 ГГц
Напряженность проверочного поля	10 В/м (Уровень контроля 3)
Примечания	Критерий A
Быстрые переходные процессы (всплески)	EN 61000-4-4
Вход	2 кВ (Уровень контроля 3 - асимметричный)
Выход	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	2 кВ (Уровень контроля 4 - асимметричный)
Примечания	Критерий A
Нагрузка при ударном напряжении (импульсное перенапряжение)	EN 61000-4-5
Вход	1 кВ (Уровень контроля 3 - симметричный)
	2 кВ (Уровень контроля 3 - асимметричный)
Выход	1 кВ (Уровень контроля 3 - симметричный)
	2 кВ (Уровень контроля 3 - асимметричный)
Сигнал	2 кВ (Уровень контроля 3 - асимметричный)
Примечания	Критерий A
E / A / S,	асимметричный
Диапазон частот	0, 15 МГц ... 80 МГц
Напряжение	10 В (Уровень контроля 3)
Примечания	Критерий A
Частота	16, 7 Гц
	50 Гц
	60 Гц
Напряженность проверочного поля	100 A/m
Дополнительный текст	60 с
Примечания	Критерий A
Частота	50 Гц
	60 Гц
Напряженность проверочного поля	1 кA/м
Дополнительный текст	3 c
Примечания	Критерий A
Частота	0 Гц
Напряженность проверочного поля	300 A/m
Дополнительный текст	DC, 60 с
Примечания	Критерий A
Падение напряжения	EN 61000-4-29
Напряжение	24 В DC
Провал напряжения	70 %
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A
Провал напряжения	40 %
Дополнительный текст	Уровень контроля 2
Примечания	Критерий A
Провал напряжения	0 %
Дополнительный текст	Уровень контроля 2
Примечания	Критерий B
Импульсное магнитное поле	EN 61000-4-9
Напряженность проверочного поля	1000 A/m
Примечания	Критерий A
Пониженное переменное магнитное поле	EN 61000-4-10
Напряженность проверочного поля	100 A/m
Тестовый уровень 1	100 кГц
Напряженность проверочного поля	100 A/m
Тестовый уровень 2	1 МГц
Примечания	Критерий A
Ассиметричные помехи по цепи питания	EN 61000-4-16
Тестовый уровень 1	15 Гц 150 Гц (Уровень контроля 3)
Напряжение	10 В 1 В
Тестовый уровень 2	150 Гц 1, 5 кГц (Уровень контроля 3)
Напряжение	1 В
Тестовый уровень 3	1, 5 кГц 15 кГц (Уровень контроля 3)
Напряжение	1 В 10 В
Тестовый уровень 4	15 кГц 150 кГц (Уровень контроля 3)
Напряжение	10 В
Тестовый уровень 5	16, 7 Гц 50 Гц 60 Гц 150 Гц 180 Гц (Уровень контроля 3)
Напряжение	10 В (длительно)
Тестовый уровень 6	0 Гц 16, 7 Гц 50 Гц 60 Гц (Уровень контроля 3)
Напряжение	100 В (1 c)
Примечания	Критерий A
Переменная составляющая в напряжении постоянного тока	EN 61000-4-17
Затухающая колеблющаяся волна	EN 61000-4-18
Вход, выход (тестовый уровень 1)	100 кГц 1 МГц (Уровень контроля 3 - симметричный)
Напряжение	1 кВ
Вход, выход (тестовый уровень 2)	100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Напряжение	1 кВ
Вход, выход (тестовый уровень 3)	10 МГц (Уровень контроля 2 - асимметричный)
Напряжение	0, 5 кВ
Сигналы (тестовый уровень 1)	100 кГц 1 МГц (Уровень контроля 2 - симметричный)
Напряжение	0, 5 кВ
Сигналы (тестовый уровень 2)	100 кГц 1 МГц (Уровень контроля 2 - асимметричный)
Напряжение	1 кВ
Примечания	Критерий A
Критерий А	Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B	Временное ухудшение рабочих параметров, которое устраняется самим устройством.
Критерий C	Временное ухудшение рабочих параметров, которое устраняется самим устройством или посредством элементов управления.
