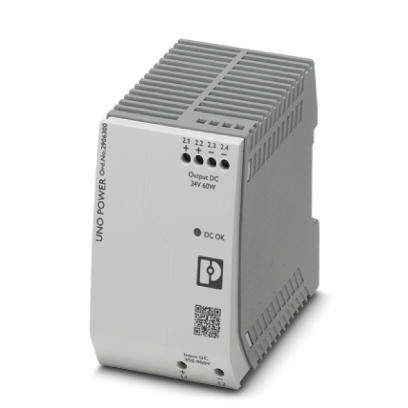

Преобразователь DC/DC UNO-PS/350-900DC/24DC/60W

Описание

Характеристики

Преобразователь пост. тока UNO с регулированием в первичной цепи с широкодиапазонным входом, для несущей рейки, вход350 ... 900 В пост. тока, выход24 В пост. тока / 60 Вт

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Характеристики клемм, вход
7. Характеристики клемм, выход
8. Стандарты
9. Соответствие / сертификаты
10. Данные по ЭМС
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
Ширина 55 мм
Высота 90 мм
Глубина 84 мм
2. Окружающие условия
Степень защиты IP20
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (>55 °C - ухудшение характеристик2, 5%/K)
Температура окружающей среды (протестировано по типу запуска) -40 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс 3K3 (согласно EN 60721)
Степень загрязнения 2
3. Входные данные
Диапазон номинальных напряжений на входе 350 В DC ... 900 В DC
Диапазон входных напряжений 300 В DC ... 1000 В DC
Электрическая прочность максимальный ≤ 1050 В DC
Потребляемый ток 0, 19 A (350 В DC)
0, 07 A (1000 В DC)
Импульс пускового тока
Выбор подходящего предохранителя для защиты на входе 1 A (Характеристика gPV или аналогичная)
4. Выходные данные
Номинальное напряжение 24 В DC ±1 %
Номинальный ток на выходе (IN) 2, 5 A (-25 °C ... 55 °C)
Изменение хар-к 55 °C ... 70 °C (2, 5 % / K)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения Нет
Устойчивость к обратной связи
Защита от перенапряжения на выходе (OVP)
Рассогласование
Остаточная пульсация (ДА) (при номинальном значении)
Выходная мощность 60 Вт
Время включения, типовое
Рассеиваемая мощность, без нагрузки, макс.
Рассеиваемая мощность, номинальная нагрузка, макс.
5. Общие сведения
Вес нетто 0, 3 кг
КПД >90 %
Напряжения изоляции на входе / выходе 8 кВ DC (Типовое исп.)
3 кВ DC (Выборочное исп.)
Степень защиты II
IP20
MTBF (IEC 61709, SN 29500) >1160000 ч (40 °C)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Указания по монтажу присоединяемыйгоризонтально 0 мм, вертикально 30 мм
6. Характеристики клемм, вход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 8 мм
Резьба винтов M3
7. Характеристики клемм, выход
Тип подключения Винтовые зажимы
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение проводника AWG, мин. 24
Сечение проводника AWG, макс. 14
Длина снятия изоляции 8 мм
Резьба винтов M3
8. Стандарты
Требования по ЭМС к помехозащищенности EN 61000-6-1
EN 61000-6-2
Требования по ЭМС к степени эмиссии помех EN 61000-6-3
EN 61000-6-4
Стандарт — Безопасность преобразователей тока для применения в фотогальванических энергетических системах МЭК 62109-1
Стандарт - электробезопасность МЭК 62109-1
Стандарт - безопасные малые напряжения МЭК 60950-1 (SELV) и EN 60204-1 (PELV)
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Перепады напряжения в сети питания/пониженное напряжение EN 61000-4-11
9. Соответствие / сертификаты
Сертификация UL UL 1741
10. Данные по ЭМС
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2014/35/ЕС
Разряд статического электричества EN 61000-4-2
Разряд между контактами 6 кВ (Уровень контроля 3)
Воздушный разряд 8 кВ (Уровень контроля 3)
Электромагнитное высокочастотное поле EN 61000-4-3
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 10 В/м
Диапазон частот 1 ГГц ... 2 ГГц
Напряженность проверочного поля 10 В/м
Диапазон частот 2 ГГц ... 3 ГГц
Напряженность проверочного поля 10 В/м
Примечания Критерий A
Быстрые переходные процессы (всплески) EN 61000-4-4
Вход 4 кВ (Уровень контроля 4 - асимметричный)
Выход 2 кВ (Уровень контроля 3 - асимметричный)
Примечания Критерий B
Нагрузка при ударном напряжении (импульсное перенапряжение) EN 61000-4-5
Вход 2 кВ (Уровень контроля 3 - симметричный)
4 кВ (Уровень контроля 4 - асимметричный)
Выход 1 кВ (Уровень контроля 2 - симметричный)
2 кВ (Уровень контроля 3 - асимметричный)
Примечания Критерий B
Влияние помех по цепи питания EN 61000-4-6
Диапазон частот 10 кГц ... 80 МГц
Напряжение 10 В (Уровень контроля 3)
Примечания Критерий A
Падение напряжения EN 61000-4-11
Критерий А Нормальные рабочие параметры со значениями в заданных пределах.
Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством.
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 5.1 27242213
ECl@ss 6.0 27049005
ECl@ss 8.0 27210901
ECl@ss 9.0 27210901
13. ETIM
ETIM 5.0 EC002540
ETIM 6.0 EC002046
14. UNSPSC
UNSPSC 13.2 39121004
UNSPSC 19.0 39121004
