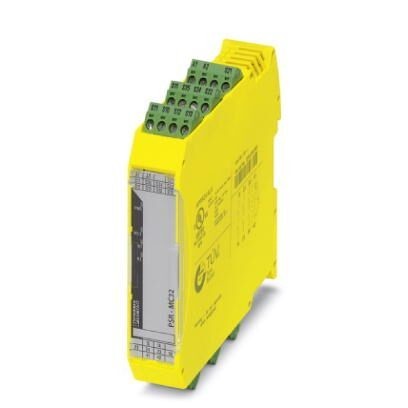

Реле безопасности PSR-MC32-3NO-1NC-24-230UC-SP

Описание

Характеристики

Предохранительное реле для аварийного останова, защитных дверей и световых завес до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной, контроль пуска, 3 цепи активации, 1 цепь сигнального тока, U_S = 24 ... 230 В AC/DC, вставная клемма push-in

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Релейные выходыцепь обратной связи / сигнальная цепь
8. Время
9. Общие сведения
10. Соединительная способность
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 117, 4 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В AC/DC ... 230 В AC/DC -15 % / +10 %
Номинальный ток питания цепи управления IS тип. 103 мА (24 В DC)
тип. 47 мА (48 B DC)
тип. 38 мА (110 B AC)
тип. 21 мА (230 В AC)
Потребляемая мощность на US 2, 7 Вт (при DC)
2, 9 Вт (при AC)
Кажущаяся мощность тип. 5 ВА (при US)
Пусковой ток s)
Время фильтрации 2 мс (на A1 при резком падении напряжения при Us)
Защитная схема USзащита от перенапряжений Варистор 275 В / ограничительный диод 411 В
5. Цифровые входы
Наименование, вход Цепь датчика
S10, S11, S12, S13, S21, S22
Описание входа входы датчиков с функцией безопасности
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC (для безопасного ОТКЛна S10/S12/S13)
Диапазон входного тока cигнал "0" 0 мА ... 2 мА (для безопасного ОТКЛна S10/S12/S13)
Пусковой ток s/Ix на S10/S12/S13)
>-5 мА (при Us/Ix на S22)
Потребляемый ток s/Ix на S10/S12/S13)
>-5 мА (при Us/Ix на S22)
Время фильтрации макс. 1, 5 мс (к S10-S12ширина тестового импульсапри 24 В пост. тока)
7, 5 мс (к S10-S12частота тестового импульсапри 24 В пост. тока)
Частота тестового импульса = 5 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы 150 Ω
Синхронность, вход 1/2 ∞
Наименование защиты Входызащита от подключения с неправильной полярностью, защита от перенапряжений
Защитная цепь / модуль Ограничительный диод 38, 6 В
Наименование, вход Цепь пуска
S34, S35
Описание входа не обеспечивает безопасность
NPN
Количество входов 2
Пусковой ток
Потребляемый ток тип. 2, 5 мА (S34)
тип. 1 мА (S35)
Макс. допустимое сопротивление кабельной системы 150 Ω
Защитная цепь / модуль Cтабилитроны
6. Релейные выходыцепь активации
Наименование, выход Цепи активации
13/14, 23/24, 33/34
Описание выходов безопасные замыкающие контакты
Количество выходов 3 (без задержки)
Исполнение контакта 3 цепи активации
Материал контакта AgSnO2
Напряжение переключения мин. 5 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (Cоблюдайте кривые)
Пусковой ток мин. 10 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 72 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 50 мВт
Частота коммутации макс. 1 Гц
Мощность отключения (активная нагрузка), максимальная 1500 ВА (250 В AC, τ = 0 мс)
Другие значения смотри на кривой нагрузки
Мощность отключения (индуктивная нагрузка), максимальная 48 Вт (24 В DC, τ = 40 мс)
40 Вт (48 В DC, τ = 40 мс)
36 Вт (60 B DC, τ = 40 мс)
35 Вт (110 В DC, τ = 40 мс)
33 Вт (220 В DC, τ = 40 мс)
1500 ВА (250 В AC, τ = 40 мс)
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 5 A (24 В (DC13))
5 A (250 В (AC15))
Выходные предохранители 6 A gL / gG
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
7. Релейные выходыцепь обратной связи / сигнальная цепь
Наименование, выход Сигнальная цепь
Описание выходов Размыкающий контакт без функции безопасности
Количество выходов 1 (без задержки)
Исполнение контакта 1 сигнальная цепь
Материал контакта AgSnO2
Напряжение переключения мин. 5 В AC/DC
макс. 250 В AC/DC
Макс. ток продолжительной нагрузки 6 A
Пусковой ток мин. 10 мА
макс. 6 A
Коммутационная способность мин. 50 мВт
Частота переключения 1 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 6 A gL / gG
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
8. Время
Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время перезапуска
Время возврата в состояние готовности
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 235, 4 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД зеленый.
Индикатор состояния 3 x LED зел.
10. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Длина оголяемой части 8 мм
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN ISO 13849
Уровень эффективности (PL) e
Категория 4 (5 A DC135 A AC158760 коммутационных циклов/год)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178EN 60947-5-1
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между цепями активации (23/24) и (33/34) и сигнальной цепью (41/42)
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Безопасное разделение, усиленная изоляция 6 кВ между всеми остальными цепями тока
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
16. UNSPSC
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Ширина	22, 5 мм
Высота	117, 4 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Наименование	A1/A2
Расчетное напряжение питания цепи управления US	24 В AC/DC ... 230 В AC/DC -15 % / +10 %
Номинальный ток питания цепи управления IS	тип. 103 мА (24 В DC)
	тип. 47 мА (48 B DC)
	тип. 38 мА (110 B AC)
	тип. 21 мА (230 В AC)
Потребляемая мощность на US	2, 7 Вт (при DC)
	2, 9 Вт (при AC)
Кажущаяся мощность	тип. 5 ВА (при US)
Пусковой ток	s)
Время фильтрации	2 мс (на A1 при резком падении напряжения при Us)
Защитная схема	USзащита от перенапряжений Варистор 275 В / ограничительный диод 411 В

Наименование, вход	Цепь датчика
	S10, S11, S12, S13, S21, S22
Описание входа	входы датчиков с функцией безопасности
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC (для безопасного ОТКЛна S10/S12/S13)
Диапазон входного тока cигнал "0"	0 мА ... 2 мА (для безопасного ОТКЛна S10/S12/S13)
Пусковой ток	s/Ix на S10/S12/S13)
	>-5 мА (при Us/Ix на S22)
Потребляемый ток	s/Ix на S10/S12/S13)
	>-5 мА (при Us/Ix на S22)
Время фильтрации	макс. 1, 5 мс (к S10-S12ширина тестового импульсапри 24 В пост. тока)
	7, 5 мс (к S10-S12частота тестового импульсапри 24 В пост. тока)
	Частота тестового импульса = 5 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы	150 Ω
Синхронность, вход 1/2	∞
Наименование защиты	Входызащита от подключения с неправильной полярностью, защита от перенапряжений
Защитная цепь / модуль	Ограничительный диод 38, 6 В
Наименование, вход	Цепь пуска
	S34, S35
Описание входа	не обеспечивает безопасность
	NPN
Количество входов	2
Пусковой ток
Потребляемый ток	тип. 2, 5 мА (S34)
	тип. 1 мА (S35)
Макс. допустимое сопротивление кабельной системы	150 Ω
Защитная цепь / модуль	Cтабилитроны

Наименование, выход	Цепи активации
	13/14, 23/24, 33/34
Описание выходов	безопасные замыкающие контакты
Количество выходов	3 (без задержки)
Исполнение контакта	3 цепи активации
Материал контакта	AgSnO2
Напряжение переключения	мин. 5 В AC/DC
	макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки	6 A (Cоблюдайте кривые)
Пусковой ток	мин. 10 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	72 A2 (Cоблюдайте кривые)
Коммутационная способность	мин. 50 мВт
Частота коммутации	макс. 1 Гц
Мощность отключения (активная нагрузка), максимальная	1500 ВА (250 В AC, τ = 0 мс)
	Другие значения смотри на кривой нагрузки
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В DC, τ = 40 мс)
	40 Вт (48 В DC, τ = 40 мс)
	36 Вт (60 B DC, τ = 40 мс)
	35 Вт (110 В DC, τ = 40 мс)
	33 Вт (220 В DC, τ = 40 мс)
	1500 ВА (250 В AC, τ = 40 мс)
Долговечность механическая	10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1	5 A (24 В (DC13))
	5 A (250 В (AC15))
Выходные предохранители	6 A gL / gG
	4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Наименование, выход	Сигнальная цепь
Описание выходов	Размыкающий контакт без функции безопасности
Количество выходов	1 (без задержки)
Исполнение контакта	1 сигнальная цепь
Материал контакта	AgSnO2
Напряжение переключения	мин. 5 В AC/DC
	макс. 250 В AC/DC
Макс. ток продолжительной нагрузки	6 A
Пусковой ток	мин. 10 мА
	макс. 6 A
Коммутационная способность	мин. 50 мВт
Частота переключения	1 Гц
Долговечность механическая	10x 106 коммутационных циклов
Выходные предохранители	6 A gL / gG
	4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Тип. время притяжения при US
Тип. время срабатывания при US

Тип. время возврата при US
Время перезапуска
Время возврата в состояние готовности

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	235, 4 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Материал корпуса	PBT
Цвет корпуса	желтый
Индикация рабочего напряжения	1 x СИД зеленый.
Индикатор состояния	3 x LED зел.

Тип подключения	Пружинные зажимы Push-in
Вставной	да
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Длина оголяемой части	8 мм

Категория останова
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3
Наименование	EN ISO 13849
Уровень эффективности (PL)	e
Категория	4 (5 A DC135 A AC158760 коммутационных циклов/год)
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178EN 60947-5-1
Расчетное напряжение изоляции	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между цепями активации (23/24) и (33/34) и сигнальной цепью (41/42)
	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
	Безопасное разделение, усиленная изоляция 6 кВ между всеми остальными цепями тока
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	15г
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	40020600
ECl@ss 4.1	40020600
ECl@ss 5.0	27371900
ECl@ss 5.1	27371900
ECl@ss 6.0	27371800
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 9.0	27371819

ETIM 3.0	EC001449
ETIM 4.0	EC001449
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449

UNSPSC 13.2	39121501
UNSPSC 18.0	39122205
UNSPSC 19.0	39122205
UNSPSC 20.0	39122205
UNSPSC 21.0	39122205
