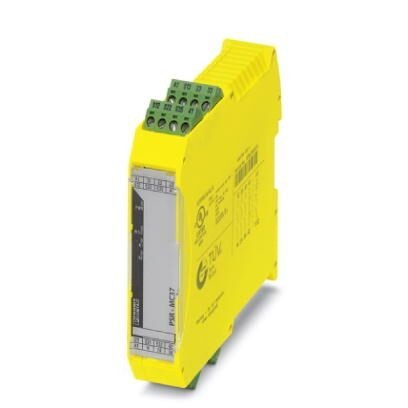

Реле безопасности PSR-MC37-3NO-1NC-24DC-SC

Описание

Характеристики

Реле безопасности для аварийного останова и защитных дверей, а также лифтовых приложений до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной пуск, распознавание перекрестных замыканий, 3 цепи активации, U_S = 24 В пост. тока, вставная винтовая клемма

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Питание
4. Цифровые входы
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Размеры
Ширина 22, 5 мм
Высота 112, 2 мм
Глубина 114, 5 мм
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
3. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -20 % / +25 %
19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS тип. 70 мА
Потребляемая мощность на US тип. 1, 68 Вт
Пусковой ток 2 A (Δt = 300 µs при Us)
Защитная схема Защита от перенапр. Cтабилитроны
Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи
4. Цифровые входы
Наименование, вход Цепь датчика
S12, S22
Описание входа входы датчиков с функцией безопасности
NPN (S12), NPN/PNP (S22)
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC (для безопасного отключенияна S12 и S22)
Диапазон входного тока cигнал "0" 0 мА ... 2 мА (для безопасного отключенияна S12 и S22)
Пусковой ток
>-5 мА (Δt = 500 мкс, при Us/Ix на S22)
Потребляемый ток s/Ix на S12/S22)
Время фильтрации макс. 3 мс (на S12, S22ширина тестового импульсаимпульс бланкирования/тест затемнения)
1 c (на S12, S22частота тестового импульсаимпульс бланкирования/тест затемнения)
При ширине тестового импульса ≤ 1 мсчастота тест. импульса = 5 x ширина тест. импульса
макс. 1 мс (на S12, S22ширина тестового импульсаимпульс включения/тест светлости)
100 мс (на S12, S22частота тестового импульсаимпульс включения/тест светлости)
Если импульс включения/тест светлости не требуется для безопасности, их необходимо отключить.
Макс. допустимое сопротивление кабельной системы 150 Ω
Наименование, вход Цепь пуска
S35
Описание входа не обеспечивает безопасность
NPN
Количество входов 1
Диапазон входных напряжений, сигнал "1" 19, 2 В DC ... 30 В DC
Пусковой ток
Потребляемый ток
Макс. допустимое сопротивление кабельной системы 150 Ω
Защитная цепь / модуль Cтабилитроны
5. Релейные выходыцепь активации
Наименование, выход Цепь активации
13/14, 23/24, 33/34
Описание выходов безопасные замыкающие контакты
Количество выходов 3 (без задержки)
Исполнение контакта 3 цепи активации
Материал контакта AgSnO2
Напряжение переключения мин. 5 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (Cоблюдайте кривые)
Пусковой ток мин. 10 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 72 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 50 мВт
Частота коммутации 0, 5 Гц
Мощность отключения (активная нагрузка), максимальная 1500 ВА (250 В AC, τ = 0 мс)
Другие значения смотри на кривой нагрузки
Мощность отключения (индуктивная нагрузка), максимальная 48 Вт (24 В DC, τ = 40 мс)
40 Вт (48 В DC, τ = 40 мс)
36 Вт (60 B DC, τ = 40 мс)
35 Вт (110 В DC, τ = 40 мс)
33 Вт (220 В DC, τ = 40 мс)
1500 ВА (250 В AC, τ = 40 мс)
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 5 A (24 В (DC13))
5 A (250 В (AC15))
Выходные предохранители 6 A gL / gG (Замыкатель)
6. Релейные выходыцепь обратной связи / сигнальная цепь
Наименование, выход Сигнальная цепь
Описание выходов Размыкающий контакт без функции безопасности
Количество выходов 1 (без задержки)
Исполнение контакта 1 сигнальная цепь
Материал контакта AgSnO2
Напряжение переключения мин. 5 В AC/DC
макс. 250 В AC/DC
Макс. ток продолжительной нагрузки 1 A
Пусковой ток мин. 10 мА
макс. 6 A (Δt = 100 мс)
Среднеквадрат. значение суммарного тока 1 A2
Коммутационная способность мин. 50 мВт
Частота переключения 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 1 A gL / gG
7. Сигнальные выходы
Наименование Y32
Описание выходов не обеспечивает безопасность
Количество выходов 1 (цифровой)
Напряжение 23 В DC (Us - 1 B)
Ток макс. 100 мА
Максимальный пусковой ток 1 A (Δt = 5 мс при Us)
Защита от короткого замыкания да
8. Время
Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время перезапуска
Время возврата в состояние готовности
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 183, 88 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД зеленый.
Индикатор состояния 3 x LED зел.
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN ISO 13849
Уровень эффективности (PL) e (5 A DC135 A AC158760 коммутационных циклов/год)
Категория 4
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 60664-1 2008
Расчетное напряжение изоляции 250 В AC
250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями
Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Степень загрязнения 2
Категория перенапряжения II
Ударопрочность 15г для Δt = 11 мс (продолжительная ударная нагрузка10г для Δt = 16 мс)
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
16. UNSPSC
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Ширина	22, 5 мм
Высота	112, 2 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-40 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Наименование	A1/A2
Расчетное напряжение питания цепи управления US	24 В DC -20 % / +25 %
	19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS	тип. 70 мА
Потребляемая мощность на US	тип. 1, 68 Вт
Пусковой ток	2 A (Δt = 300 µs при Us)
Защитная схема	Защита от перенапр. Cтабилитроны
	Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи

Наименование, вход	Цепь датчика
	S12, S22
Описание входа	входы датчиков с функцией безопасности
	NPN (S12), NPN/PNP (S22)
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC (для безопасного отключенияна S12 и S22)
Диапазон входного тока cигнал "0"	0 мА ... 2 мА (для безопасного отключенияна S12 и S22)
Пусковой ток
	>-5 мА (Δt = 500 мкс, при Us/Ix на S22)
Потребляемый ток	s/Ix на S12/S22)
Время фильтрации	макс. 3 мс (на S12, S22ширина тестового импульсаимпульс бланкирования/тест затемнения)
	1 c (на S12, S22частота тестового импульсаимпульс бланкирования/тест затемнения)
	При ширине тестового импульса ≤ 1 мсчастота тест. импульса = 5 x ширина тест. импульса
	макс. 1 мс (на S12, S22ширина тестового импульсаимпульс включения/тест светлости)
	100 мс (на S12, S22частота тестового импульсаимпульс включения/тест светлости)
	Если импульс включения/тест светлости не требуется для безопасности, их необходимо отключить.
Макс. допустимое сопротивление кабельной системы	150 Ω
Наименование, вход	Цепь пуска
	S35
Описание входа	не обеспечивает безопасность
	NPN
Количество входов	1
Диапазон входных напряжений, сигнал "1"	19, 2 В DC ... 30 В DC
Пусковой ток
Потребляемый ток
Макс. допустимое сопротивление кабельной системы	150 Ω
Защитная цепь / модуль	Cтабилитроны

Наименование, выход	Цепь активации
	13/14, 23/24, 33/34
Описание выходов	безопасные замыкающие контакты
Количество выходов	3 (без задержки)
Исполнение контакта	3 цепи активации
Материал контакта	AgSnO2
Напряжение переключения	мин. 5 В AC/DC
	макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки	6 A (Cоблюдайте кривые)
Пусковой ток	мин. 10 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	72 A2 (Cоблюдайте кривые)
Коммутационная способность	мин. 50 мВт
Частота коммутации	0, 5 Гц
Мощность отключения (активная нагрузка), максимальная	1500 ВА (250 В AC, τ = 0 мс)
	Другие значения смотри на кривой нагрузки
Мощность отключения (индуктивная нагрузка), максимальная	48 Вт (24 В DC, τ = 40 мс)
	40 Вт (48 В DC, τ = 40 мс)
	36 Вт (60 B DC, τ = 40 мс)
	35 Вт (110 В DC, τ = 40 мс)
	33 Вт (220 В DC, τ = 40 мс)
	1500 ВА (250 В AC, τ = 40 мс)
Долговечность механическая	10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1	5 A (24 В (DC13))
	5 A (250 В (AC15))
Выходные предохранители	6 A gL / gG (Замыкатель)

Наименование, выход	Сигнальная цепь
Описание выходов	Размыкающий контакт без функции безопасности
Количество выходов	1 (без задержки)
Исполнение контакта	1 сигнальная цепь
Материал контакта	AgSnO2
Напряжение переключения	мин. 5 В AC/DC
	макс. 250 В AC/DC
Макс. ток продолжительной нагрузки	1 A
Пусковой ток	мин. 10 мА
	макс. 6 A (Δt = 100 мс)
Среднеквадрат. значение суммарного тока	1 A2
Коммутационная способность	мин. 50 мВт
Частота переключения	0, 5 Гц
Долговечность механическая	10x 106 коммутационных циклов
Выходные предохранители	1 A gL / gG

Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время перезапуска
Время возврата в состояние готовности

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	183, 88 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Цвет корпуса	желтый
Индикация рабочего напряжения	1 x СИД зеленый.
Индикатор состояния	3 x LED зел.

Тип подключения	Винтовые зажимы
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Категория останова
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (5 A DC135 A AC158760 коммутационных циклов/год)
Категория	4
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 60664-1 2008
Расчетное напряжение изоляции	250 В AC
	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между всеми токовыми цепями
	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Степень загрязнения	2
Категория перенапряжения	II
Ударопрочность	15г для Δt = 11 мс (продолжительная ударная нагрузка10г для Δt = 16 мс)
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	40020600
ECl@ss 4.1	40020600
ECl@ss 5.0	27371900
ECl@ss 5.1	27371900
ECl@ss 6.0	27371800
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 9.0	27371819

ETIM 3.0	EC001449
ETIM 4.0	EC001449
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449

UNSPSC 13.2	39121501
UNSPSC 18.0	39122205
UNSPSC 19.0	39122205
UNSPSC 20.0	39122205
UNSPSC 21.0	39122205
