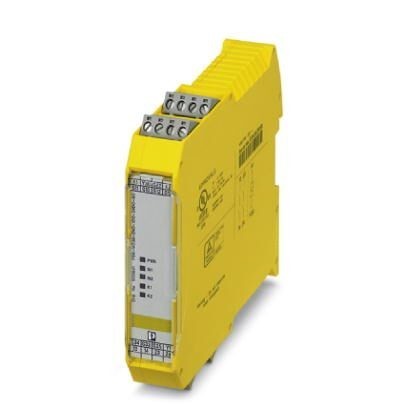

Реле безопасности PSR-MC38-2NO-1DO-24DC-SC

Описание

Характеристики

Реле безопасности для аварийного останова, защитной дверцы и световой завесы до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной, контроль пуска, 2 цепи активации, 1 сигнальный выход, интерфейс TBUS, U_S = 24 В DC, вставная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 112, 2 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -15 % / +10 % (внешний предохранитель)
Номинальный ток питания цепи управления IS тип. 75 мА
Потребляемая мощность на US тип. 1, 8 Вт
Пусковой ток s)
Время фильтрации 20 мс (на A1 при резком падении напряжения при Us)
Защитная схема Последовательная защита от неправильной полярности Cтабилитроны
5. Цифровые входы
Наименование, вход Цепь датчика
S10, S12, S13, S22
Описание входа входы датчиков с функцией безопасности
NPN (S10, S12, S13), PNP (S22)
Количество входов 4
Диапазон входных напряжений, сигнал "1" 20, 4 В DC ... 26, 4 В DC
Пусковой ток S на S10)
S на S12, Δt = 150 мс)
S на S13)
>-300 мА (тип. при US на S22, Δt = 150 мс)
Потребляемый ток 40 мА (тип. при US на S10)
45 мА (тип. при US на S12)
3 мА (тип. при US на S13)
-35 мА (тип. при US на S22, Δt = 150 мс)
Время фильтрации 2 мс (на S10, S12, S13ширина низкого тестового импульса)
1 мс (на S10, S12, S13частота низкого тестового импульса)
Не допустимы светлые тестовые импульсы / высокие тестовые импульсы.
Макс. допустимое сопротивление кабельной системы 50 Ω
Синхронность, вход 1/2 ∞
Защитная цепь / модуль Cтабилитроны
Наименование, вход Цепь пуска
Y1, S34, S35
Описание входа не обеспечивает безопасность
NPN
Количество входов 3
Диапазон входных напряжений, сигнал "1" 20, 4 В DC ... 26, 4 В DC
Пусковой ток S на Y1, Δt = 150 мс)
S на S34, Δt = 15 мс)
S на S35, Δt = 25 мс)
Потребляемый ток тип. 10 мА (тип. при US на Y1)
тип. 34 мкA (тип. при US на S35)
Макс. допустимое сопротивление кабельной системы 50 Ω
Защитная цепь / модуль Cтабилитроны
6. Релейные выходыцепь активации
Наименование, выход Цепь активации
13/14, 23/24
Описание выходов безопасные замыкающие контакты
соответственно 2 NO последовательно, без задержки, с нулевым потенциалом
Количество выходов 2 (без задержки)
Исполнение контакта 2 цепи активации
Материал контакта AgSnO2
Напряжение переключения мин. 10 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A
Пусковой ток мин. 10 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 72 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 100 мВт
Частота коммутации макс. 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 5 A (24 В (DC13))
5 A (250 В (AC15))
Выходные предохранители 10 A gL / gG
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
7. Сигнальные выходы
Наименование Y30
Описание выходов PNP
не обеспечивает безопасность
Количество выходов 1
Напряжение около 23, 9 В DC (Us - 0, 1 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 1 мс при Us)
Защитная цепь / модуль Cтабилитроны
8. Время
Тип. время притяжения при US 200 мс (при управлении с помощью А1)
Тип. время срабатывания при US 200 мс (автоматический пуск)
30 мс (контролируемый ручной пуск)
Тип. время возврата при US 25 мс (при управлении при помощи цепей тока)
60 мс (при управлении с помощью А1)
Время перезапуска
Время возврата в состояние готовности
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 169, 38 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД зеленый.
Индикатор состояния 4 x LED зел.
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
Момент затяжки 0, 5 Нм ... 0, 6 Нм
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN ISO 13849
Уровень эффективности (PL) e
Категория 4 (5 A DC135 A AC158760 коммутационных циклов/год)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В
250 В
Расчетное импульсное напряжение / изоляция Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активации (13/14) и цепью активации (23/24)Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
