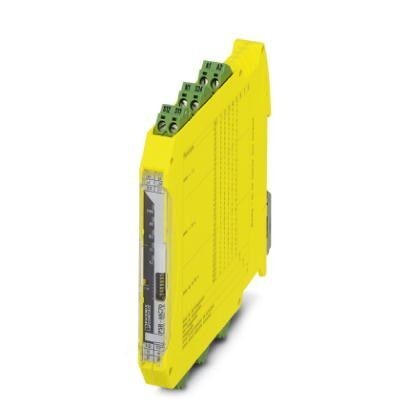

Реле безопасности PSR-MC70-2NO-1DO-24DC-SC

Описание

Характеристики

Реле безопасности для аварийного останова, защитной дверцы, световой завесы до SILCL 1, кат. 1, PL с, 1- или 2-канальный режим, контроль поперечного подключения, перезапускаемый, задержка срабатывания 0,2 с - 60 с, 2 цепи активации, U_S = 24 В пост. тока, вставные винтовые клеммы

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 12, 5 мм
Высота 112, 2 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -35 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -20 % / +25 %
19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS тип. 50 мА
Потребляемая мощность на US тип. 1, 2 Вт
Пусковой ток тип. 25 A (Δt = 10 мкс при Us)
Время фильтрации 10 мс (Для логики. К A1 при резком падении напряжения при Us )
Защитная схема Защита от перенапр. Cтабилитроны
Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи
5. Цифровые входы
Наименование, вход Цепь датчика
S12, S22
Описание входа входы датчиков с функцией безопасности
Количество входов 2
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC
Диапазон входного тока cигнал "0" 0 мА ... 2 мА
Пусковой ток S)
Потребляемый ток S)
Время фильтрации макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Частота тестового импульса = 7 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы 150 Ω
Синхронность, вход 1/2 ∞
Максимальная частота мин. 0 Гц
макс. 1 Гц
Наименование, вход Цепь пуска
S34
Описание входа не обеспечивает безопасность
Количество входов 1
Пусковой ток S)
Потребляемый ток S)
Время фильтрации макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Частота тестового импульса = 7 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы 150 Ω
6. Релейные выходыцепь активации
Наименование, выход Цепи активации
13/14, 27/28
Описание выходов безопасные замыкающие контакты
Количество выходов 1 (без задержки, одноканальный)
1 (задержкой, одноканальный)
Исполнение контакта 2 цепи активации
Материал контакта AgSnO2
Напряжение переключения мин. 12 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (Cоблюдайте кривые)
Пусковой ток мин. 3 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 72 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 60 мВт
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 6 A gL / gG (Замыкатель)
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
7. Сигнальные выходы
Наименование M1
Описание выходов PNP
не обеспечивает безопасность
Количество выходов 1
Напряжение около 23 В DC (US - 1 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 1 мс при Us)
Защита от короткого замыкания да
8. Время
Тип. время срабатывания при US
Тип. время возврата при US
Диапазон уставок выдержки времени 0, 2 c ... 60 c ±5 % (регулируется для 27/28)
Время перезапуска
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы 100 % ED
Вес нетто 115, 153 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикатор состояния 5 двухцветных светодиодов
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
11. Параметры техники безопасности
Категория останова 1
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 1 (в зависимости от применения до SIL 3)
Наименование EN ISO 13849
Уровень эффективности (PL) c (в зависимости от применения до PL e)
Категория 1 (в зависимости от применения до кат. 3)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 1 (в зависимости от применения до SILCL 3)
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В AC
250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция4 кВ между всеми токовыми цепями и корпусамиБезопасное разделение, усиленная изоляция 6 кВ между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (13/14)между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (27/28)между цепями активации
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
16. UNSPSC
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

38273.82

Ширина	12, 5 мм
Высота	112, 2 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-35 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Наименование	A1/A2
Расчетное напряжение питания цепи управления US	24 В DC -20 % / +25 %
	19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS	тип. 50 мА
Потребляемая мощность на US	тип. 1, 2 Вт
Пусковой ток	тип. 25 A (Δt = 10 мкс при Us)
Время фильтрации	10 мс (Для логики. К A1 при резком падении напряжения при Us )
Защитная схема	Защита от перенапр. Cтабилитроны
	Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи

Наименование, вход	Цепь датчика
	S12, S22
Описание входа	входы датчиков с функцией безопасности
Количество входов	2
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC
Диапазон входного тока cигнал "0"	0 мА ... 2 мА
Пусковой ток	S)
Потребляемый ток	S)
Время фильтрации	макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
	Частота тестового импульса = 7 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы	150 Ω
Синхронность, вход 1/2	∞
Максимальная частота	мин. 0 Гц
	макс. 1 Гц
Наименование, вход	Цепь пуска
	S34
Описание входа	не обеспечивает безопасность
Количество входов	1
Пусковой ток	S)
Потребляемый ток	S)
Время фильтрации	макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
	Частота тестового импульса = 7 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы	150 Ω

Наименование, выход	Цепи активации
	13/14, 27/28
Описание выходов	безопасные замыкающие контакты
Количество выходов	1 (без задержки, одноканальный)
	1 (задержкой, одноканальный)
Исполнение контакта	2 цепи активации
Материал контакта	AgSnO2
Напряжение переключения	мин. 12 В AC/DC
	макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки	6 A (Cоблюдайте кривые)
Пусковой ток	мин. 3 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	72 A2 (Cоблюдайте кривые)
Коммутационная способность	мин. 60 мВт
Долговечность механическая	10x 106 коммутационных циклов
Выходные предохранители	6 A gL / gG (Замыкатель)
	4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Тип. время срабатывания при US

Тип. время возврата при US

Диапазон уставок выдержки времени	0, 2 c ... 60 c ±5 % (регулируется для 27/28)
Время перезапуска

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы	100 % ED
Вес нетто	115, 153 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Материал корпуса	PBT
Цвет корпуса	желтый
Индикатор состояния	5 двухцветных светодиодов

Тип подключения	Винтовые зажимы
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Категория останова	1
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	1 (в зависимости от применения до SIL 3)
Наименование	EN ISO 13849
Уровень эффективности (PL)	c (в зависимости от применения до PL e)
Категория	1 (в зависимости от применения до кат. 3)
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	1 (в зависимости от применения до SILCL 3)

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	250 В AC
	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция4 кВ между всеми токовыми цепями и корпусамиБезопасное разделение, усиленная изоляция 6 кВ между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (13/14)между (A1, A2, S11, S12, S21, S22, S34, M1) и цепью активации (27/28)между цепями активации
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	15г
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	40020600
ECl@ss 4.1	40020600
ECl@ss 5.0	27371900
ECl@ss 5.1	27371900
ECl@ss 6.0	27371800
ECl@ss 7.0	27371819
ECl@ss 8.0	27371819
ECl@ss 9.0	27371819

UNSPSC 13.2	39121501
UNSPSC 18.0	39122205
UNSPSC 19.0	39122205
UNSPSC 20.0	39122205
UNSPSC 21.0	39122205
