Реле безопасности PSR-MC73-5NO-1DO-24DC-SP

Описание

Характеристики

Предохранительное реле для аварийного останова, защитных дверей, световых завес до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, распознавание перекрестного замыкания, возможность перезапуска, задержка срабатывания от 0,2 с до 300 с, 5 цепей активации, U_S = 24 В DC, вставная клемма push-in

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Выходы тактовых импульсов
9. Время
10. Общие сведения
11. Соединительная способность
12. Параметры техники безопасности
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 117, 5 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -35 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -20 % / +25 %
Номинальный ток питания цепи управления IS тип. 80 мА
Потребляемая мощность на US тип. 1, 92 Вт
Пусковой ток тип. 28 A (Δt = 30 мкс при Us)
Время фильтрации 10 мс (Для логики. К A1 при резком падении напряжения при Us )
Защитная схема Последовательная защита от неправильной полярности Cтабилитроны
5. Цифровые входы
Наименование, вход Цепь датчика
S12, S22
Описание входа входы датчиков с функцией безопасности
NPN
Количество входов 2
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
Диапазон входного тока cигнал "0" 0 мА ... 2 мА
Пусковой ток S)
Потребляемый ток S)
Время фильтрации макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы 150 Ω
Синхронность, вход 1/2 ∞
Максимальная частота мин. 0 Гц
макс. 1 Гц
Защитная цепь / модуль Варистор
Наименование, вход Цепь пуска
S34
Описание входа не обеспечивает безопасность
NPN
Количество входов 1
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
Диапазон входного тока cигнал "0" 0 мА ... 2 мА
Пусковой ток S)
Потребляемый ток S)
Время фильтрации макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы 150 Ω
Максимальная частота мин. 0 Гц
макс. 1 Гц
Защитная цепь / модуль Варистор
6. Релейные выходыцепь активации
Наименование, выход Цепи активации
13/14, 23/24/34, 47/48/58
Описание выходов по 2 NO последовательно, с функцией безопасности, с нулевым потенциалом
Количество выходов 3 (без задержки13/14, 23/24/34)
2 (с задержкой47/48/58)
Исполнение контакта 5 цепей активации
Материал контакта AgSnO2
Напряжение переключения мин. 12 В AC/DC
макс. 250 В AC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A
Пусковой ток мин. 3 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 108 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 60 мВт
Частота коммутации 0, 5 Гц (в зависимости от заданного времени задержки)
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 4 A (24 В (DC13))
5 A (250 В (AC15))
Выходные предохранители 6 A gL / gG
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
7. Сигнальные выходы
Наименование M1
Описание выходов PNP
не обеспечивает безопасность
Количество выходов 1
Напряжение около 23 В DC (US - 1 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 10 µs при Us)
Защитная цепь / модуль Cтабилитроны
Защита от короткого замыкания да
8. Выходы тактовых импульсов
Наименование S11, S21
Описание выходов PNP
не обеспечивает безопасность
Количество выходов 2
Напряжение соответствует US
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 10 µs при Us)
Длина кабеля макс. 150 м
Защитная цепь / модуль Cтабилитроны
Защита от короткого замыкания да
9. Время
Тип. время притяжения при US 500 мс (при управлении A1 при Us)
Тип. время срабатывания при US
Тип. время возврата при US
Диапазон уставок выдержки времени 0, 2 c ... 300 c ±5 % (регулируется для 47/48/58)
Время перезапуска
Время возврата в состояние готовности 500 мс (по запросу функции безопасности)
10. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы 100 % ED
Вес нетто 155, 43 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикатор состояния 5 двухцветных светодиодов
11. Соединительная способность
Тип подключения Пружинные зажимы Push-in
Вставной да
Сечение жесткого провода 0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода 0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil 24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Длина оголяемой части 8 мм
12. Параметры техники безопасности
Категория останова
1
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN ISO 13849
Уровень эффективности (PL) e (4 A DC135 A AC158760 коммутационных циклов/год)
Категория 4
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3
13. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами
Безопасное разделение, усиленная изоляция 6 кВ между (A1, A2, S11, S12, S21, S22, S34, M1), цепью активации (13/14), цепью активации (23/24/34) и цепью активации (47/48/58)
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 10g (эксплуатация), 15g (транспортировка)
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
14. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
15. eCl@ss
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
16. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449

Характеристики

Бренд

PHOENIX CONTACT

Последняя стоимость

77279.55

Ширина	22, 5 мм
Высота	117, 5 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-35 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Наименование	A1/A2
Расчетное напряжение питания цепи управления US	24 В DC -20 % / +25 %
Номинальный ток питания цепи управления IS	тип. 80 мА
Потребляемая мощность на US	тип. 1, 92 Вт
Пусковой ток	тип. 28 A (Δt = 30 мкс при Us)
Время фильтрации	10 мс (Для логики. К A1 при резком падении напряжения при Us )
Защитная схема	Последовательная защита от неправильной полярности Cтабилитроны

Наименование, вход	Цепь датчика
	S12, S22
Описание входа	входы датчиков с функцией безопасности
	NPN
Количество входов	2
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Диапазон входного тока cигнал "0"	0 мА ... 2 мА
Пусковой ток	S)
Потребляемый ток	S)
Время фильтрации	макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы	150 Ω
Синхронность, вход 1/2	∞
Максимальная частота	мин. 0 Гц
	макс. 1 Гц
Защитная цепь / модуль	Варистор
Наименование, вход	Цепь пуска
	S34
Описание входа	не обеспечивает безопасность
	NPN
Количество входов	1
Диапазон входных напряжений, сигнал "0"	0 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	11 В DC ... 30 В DC
Диапазон входного тока cигнал "0"	0 мА ... 2 мА
Пусковой ток	S)
Потребляемый ток	S)
Время фильтрации	макс. 3 мс (Ширина тестового импульсанизкий тестовый импульс)
	мин. 21 мс (Частота тестового импульса, низкий тестовый импульс)
Макс. допустимое сопротивление кабельной системы	150 Ω
Максимальная частота	мин. 0 Гц
	макс. 1 Гц
Защитная цепь / модуль	Варистор

Наименование, выход	Цепи активации
	13/14, 23/24/34, 47/48/58
Описание выходов	по 2 NO последовательно, с функцией безопасности, с нулевым потенциалом
Количество выходов	3 (без задержки13/14, 23/24/34)
	2 (с задержкой47/48/58)
Исполнение контакта	5 цепей активации
Материал контакта	AgSnO2
Напряжение переключения	мин. 12 В AC/DC
	макс. 250 В AC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки	6 A
Пусковой ток	мин. 3 мА
	макс. 6 A
Среднеквадрат. значение суммарного тока	108 A2 (Cоблюдайте кривые)
Коммутационная способность	мин. 60 мВт
Частота коммутации	0, 5 Гц (в зависимости от заданного времени задержки)
Долговечность механическая	10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1	4 A (24 В (DC13))
	5 A (250 В (AC15))
Выходные предохранители	6 A gL / gG
	4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)

Наименование	S11, S21
Описание выходов	PNP
	не обеспечивает безопасность
Количество выходов	2
Напряжение	соответствует US
Ток	макс. 100 мА
Максимальный пусковой ток	500 мА (Δt = 10 µs при Us)
Длина кабеля	макс. 150 м
Защитная цепь / модуль	Cтабилитроны
Защита от короткого замыкания	да

Тип. время притяжения при US	500 мс (при управлении A1 при Us)
Тип. время срабатывания при US

Тип. время возврата при US

Диапазон уставок выдержки времени	0, 2 c ... 300 c ±5 % (регулируется для 47/48/58)
Время перезапуска
Время возврата в состояние готовности	500 мс (по запросу функции безопасности)

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы	100 % ED
Вес нетто	155, 43 г
Монтажное положение	вертикальное или горизонтальное
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Степень защиты	IP20
Мин. степень защиты на месте установки	IP54
Материал корпуса	PBT
Цвет корпуса	желтый
Индикатор состояния	5 двухцветных светодиодов

Тип подключения	Пружинные зажимы Push-in
Вставной	да
Сечение жесткого провода	0, 2 мм² ... 1, 5 мм²
Сечение гибкого провода	0, 2 мм² ... 1, 5 мм²
Сечение провода AWG / kcmil	24 ... 16
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6)
Длина оголяемой части	8 мм

Категория останова
	1
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (4 A DC135 A AC158760 коммутационных циклов/год)
Категория	4
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178
Расчетное напряжение изоляции	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами

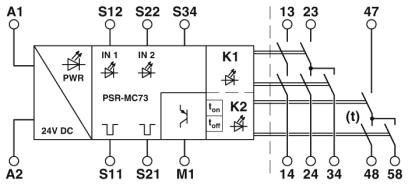

	Безопасное разделение, усиленная изоляция 6 кВ между (A1, A2, S11, S12, S21, S22, S34, M1), цепью активации (13/14), цепью активации (23/24/34) и цепью активации (47/48/58)
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	10g (эксплуатация), 15g (транспортировка)
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
