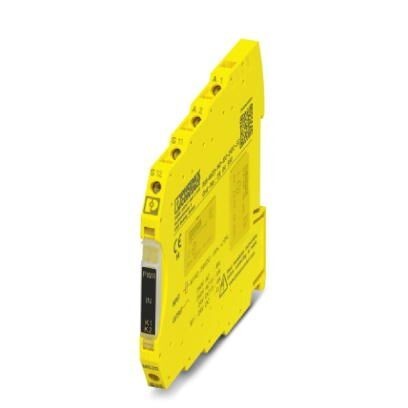

Реле безопасности PSR-MS20-1NO-1DO-24DC-SC

Описание

Характеристики

Реле безопасности для аварийного останова и защитной дверцы до SILCL 1, кат. 1, PL c, в зависимости от приложения до SILCL 3, кат. 4, PL e, 1-канальный режим, автоматический запуск, 1 цепь активации, U_S = 24 В DC, винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 6, 8 мм
Высота 93, 1 мм
Глубина 102, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Наименование A1/A2
Расчетное напряжение питания цепи управления US 24 В DC -15 % / +10 %
20, 4 В DC ... 26, 4 В DC
Номинальный ток питания цепи управления IS тип. 42 мА
Потребляемая мощность на US тип. 1 Вт
Пусковой ток 4, 5 A (Δt s)
Время фильтрации 1 мс (на A1 при резком падении напряжения при Us)
Защитная схема Защита от перенапр. Cтабилитроны
Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи
5. Цифровые входы
Наименование, вход Цепь датчика
S11, S12
Описание входа входы датчиков с функцией безопасности
NPN (S12)
Диапазон входных напряжений, сигнал "0" 0 В DC ... 5 В DC (для безопасного отключенияна S12)
Диапазон входного тока cигнал "0" 0 мА ... 2 мА (для безопасного отключенияна S12)
Пусковой ток s/Ix на S12)
Потребляемый ток s/Ix на S12)
Время фильтрации макс. 1, 5 мс (на S12ширина тестового импульса)
мин. 7, 5 мс (на S12частота тестового импульса)
Частота тестового импульса = 5 x ширина тестового импульса
Макс. допустимое сопротивление кабельной системы 150 Ω
6. Релейные выходыцепь активации
Наименование, выход Цепь активации
13/14
Описание выходов безопасные замыкающие контакты
Количество выходов 1 (без задержки)
Исполнение контакта 1 цепь активации
Материал контакта AgSnO2
Напряжение переключения мин. 12 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (Cоблюдайте кривые)
Пусковой ток мин. 3 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 36 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 60 мВт
Частота коммутации макс. 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 6 A gL / gG (Замыкатель)
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
7. Сигнальные выходы
Наименование M1
Описание выходов не обеспечивает безопасность
Количество выходов 1 (цифровой, PNP)
Напряжение 22 В DC (Us - 2 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 1 мс при Us)
Защита от короткого замыкания нет
8. Время
Тип. время притяжения при US
Тип. время срабатывания при US
Тип. время возврата при US
Время возврата в состояние готовности
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы 100 % ED
Вес нетто 69 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД зеленый.
Индикатор состояния 2 зеленых светодиода
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной нет
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 12
Длина снятия изоляции 12 мм
Резьба винтов M3
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 1 (в зависимости от применения до SIL 3)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 1 (в зависимости от применения до SIL 3)
Наименование EN ISO 13849
Уровень эффективности (PL) c (в зависимости от применения до PL e)
Категория 1 (в зависимости от применения до кат. 4)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 1 (в зависимости от применения до SILCL 3)
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В AC
250 В AC
Расчетное импульсное напряжение / изоляция Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активацииБазовая изоляция 4 кВ между всеми токовыми цепями и корпусами
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
16. UNSPSC
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205
