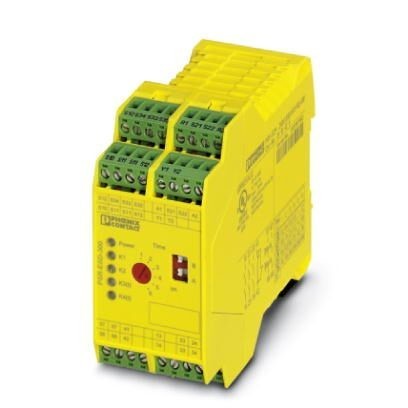

Реле безопасности PSR-SCP-24DC/ESD/5X1/1X2/300

Описание

Характеристики

Реле безопасности для контроля аварийного останова и защитной дверцы до SIL 3 или кат. 4, PL e (EN ISO 13849), 1- или 2-канальный режим, автомат. или ручная активация, 3 замык. контакт, 1 размык. контакт, 2 замык. контакта с задержкой отключения от 0,2 с до 300 с, вставная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 45 мм
Высота 99 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Входные данные
Расчетное напряжение питания цепи управления US 24 В DC -15 % / +10 %
Номинальный ток питания цепи управления IS тип. 155 мА
Потребляемая мощность на US тип. 3, 72 Вт
Пусковой ток 200 мА (при US)
s/Ix на S10)
s/Ix на S12)
>-60 мА (при Us/Ix на S22)
s/Ix на S34)
S/Ix на S35)
Потребляемый ток s/Ix на S10)
s/Ix на S12)
>-40 мА (при Us/Ix на S22)
0 мА (при Us/Ix на S34)
S/Ix на S35)
Напряжение входной, пусковой и обратной цепи 24 В DC -15 % / +10 %
Время срабатывания, типовое
Тип. время притяжения при Us
Время возврата, типовое
Синхронность, вход 1/2 ∞
Время возврата в состояние готовности
Индикация рабочего напряжения 1 x СИД зеленый.
Индикатор состояния 4 x LED зел.
Защитная схема Защита от перенапр. Cтабилитроны
Частота переключения максимальная 0, 5 Гц
Макс. допустимое сопротивление кабельной системы около 22 Ω (Входная и пусковая цепь при US)
Время фильтрации 1 мс (на A1 при резком падении напряжения при Us)
макс. 1, 5 мс (на S10, S12ширина тестового импульса)
7, 5 мс (к S10, S12частота тестового импульса)
Частота тестового импульса = 5 x ширина тестового импульса
5. Выходные данные
Исполнение контакта 5 цепей активации
1 сигнальная цепь
Материал контакта AgSnO2
Максимальное напряжение переключения 250 В AC/DC (Следует учитывать кривую нагрузки)
Минимальное напряжение переключения 5 В AC/DC
Макс. ток продолжительной нагрузки 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик)
6 A (Размыкатель)
Максимальный пусковой ток 20 A (Δt  100 мс, контакты без задержки)
8 A (контакты с задержкой срабатывания)
Минимальный пусковой ток 10 мА
Среднеквадрат. значение суммарного тока 55 A2 (Cоблюдайте кривые)
Мощность отключения (активная нагрузка), максимальная 144 Вт (24 В постоянного тока, τ = 0 мс)
288 Вт (48 В постоянного тока, τ = 0 мс)
110 Вт (110 В пост. тока, τ = 0 мс, контакты с задержкой77 Вт)
88 Вт (220 В постоянного тока, τ = 0 мс)
1500 ВА (250 В перем. тока, τ = 0 мс, контакты с задержкой2000 ВА)
Мощность отключения (индуктивная нагрузка), максимальная 42 Вт (24 В пост. тока, τ = 40 мс, контакты с задержкой48 Вт)
42 Вт (48 В пост. тока, τ = 40 мс, контакты с задержкой40 Вт)
42 Вт (110 В пост. тока, τ = 40 мс, контакты с задержкой35 Вт)
42 Вт (220 В пост. тока, τ = 40 мс, контакты с задержкой33 Вт)
Коммутационная способность минимальная 50 мВт
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов) 4 A (24 В DC)
4 A (230 В AC)
Выходные предохранители 10 A gL / gG (Замыкатель)
6 A gL / gG (Размыкатель)
6. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 430 г
Монтажное положение на выбор
Тип монтажа Установка на монтажной рейке
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
7. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры техники безопасности
Категория останова
1
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3 (для контактов с задержкой SIL 2)
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3 (для контактов с задержкой SIL 2)
Наименование EN ISO 13849
Уровень эффективности (PL) e (для контактов с задержкой PL d)
Категория 4 (Контакты без задержки срабатывания)
3 (контакты с задержкой срабатывания)
Наименование EN 62061
Ограничение претензий касательно класса безопасности (SIL CL) 3 (для контактов с задержкой SILCL 2)
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178/VDE 0160
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом.Безопасное разделение, усиленная изоляция 6 кВ между 13/14, 23/24, 33/34 и остальными токовыми цепямимежду 13/14, 23/24, 33/34
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
12. ETIM
ETIM 2.0 EC001449
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
13. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39121501
UNSPSC 18.0 39122205
UNSPSC 19.0 39122205
UNSPSC 20.0 39122205
UNSPSC 21.0 39122205

Характеристики

Бренд

PHOENIX CONTACT

Ширина	45 мм
Высота	99 мм
Глубина	114, 5 мм

Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	≤ 2000 м (через NN)

Расчетное напряжение питания цепи управления US	24 В DC -15 % / +10 %
Номинальный ток питания цепи управления IS	тип. 155 мА
Потребляемая мощность на US	тип. 3, 72 Вт
Пусковой ток	200 мА (при US)
	s/Ix на S10)
	s/Ix на S12)
	>-60 мА (при Us/Ix на S22)
	s/Ix на S34)
	S/Ix на S35)
Потребляемый ток	s/Ix на S10)
	s/Ix на S12)
	>-40 мА (при Us/Ix на S22)
	0 мА (при Us/Ix на S34)
	S/Ix на S35)
Напряжение входной, пусковой и обратной цепи	24 В DC -15 % / +10 %
Время срабатывания, типовое

Тип. время притяжения при Us
Время возврата, типовое

Синхронность, вход 1/2	∞
Время возврата в состояние готовности
Индикация рабочего напряжения	1 x СИД зеленый.
Индикатор состояния	4 x LED зел.
Защитная схема	Защита от перенапр. Cтабилитроны
Частота переключения максимальная	0, 5 Гц
Макс. допустимое сопротивление кабельной системы	около 22 Ω (Входная и пусковая цепь при US)
Время фильтрации	1 мс (на A1 при резком падении напряжения при Us)
	макс. 1, 5 мс (на S10, S12ширина тестового импульса)
	7, 5 мс (к S10, S12частота тестового импульса)
	Частота тестового импульса = 5 x ширина тестового импульса

Исполнение контакта	5 цепей активации
	1 сигнальная цепь
Материал контакта	AgSnO2
Максимальное напряжение переключения	250 В AC/DC (Следует учитывать кривую нагрузки)
Минимальное напряжение переключения	5 В AC/DC
Макс. ток продолжительной нагрузки	6 A (Замыкающий контакт, учитывайте кривые изменения характеристик)
	6 A (Размыкатель)
Максимальный пусковой ток	20 A (Δt  100 мс, контакты без задержки)
	8 A (контакты с задержкой срабатывания)
Минимальный пусковой ток	10 мА
Среднеквадрат. значение суммарного тока	55 A2 (Cоблюдайте кривые)
Мощность отключения (активная нагрузка), максимальная	144 Вт (24 В постоянного тока, τ = 0 мс)
	288 Вт (48 В постоянного тока, τ = 0 мс)
	110 Вт (110 В пост. тока, τ = 0 мс, контакты с задержкой77 Вт)
	88 Вт (220 В постоянного тока, τ = 0 мс)
	1500 ВА (250 В перем. тока, τ = 0 мс, контакты с задержкой2000 ВА)
Мощность отключения (индуктивная нагрузка), максимальная	42 Вт (24 В пост. тока, τ = 40 мс, контакты с задержкой48 Вт)
	42 Вт (48 В пост. тока, τ = 40 мс, контакты с задержкой40 Вт)
	42 Вт (110 В пост. тока, τ = 40 мс, контакты с задержкой35 Вт)
	42 Вт (220 В пост. тока, τ = 40 мс, контакты с задержкой33 Вт)
Коммутационная способность минимальная	50 мВт
Долговечность механическая	10x 106 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов)	4 A (24 В DC)
	4 A (230 В AC)
Выходные предохранители	10 A gL / gG (Замыкатель)
	6 A gL / gG (Размыкатель)

Тип реле	Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы	100 % ED
Вес нетто	430 г
Монтажное положение	на выбор
Тип монтажа	Установка на монтажной рейке
Степень защиты	IP20
	IP54
Мин. степень защиты на месте установки	IP54
Материал корпуса	PBT
Цвет корпуса	желтый

Тип подключения	Винтовые зажимы
Вставной	да
Сечение жесткого проводника мин.	0, 2 мм²
Сечение жесткого проводника макс.	2, 5 мм²
Сечение гибкого проводника мин.	0, 2 мм²
Сечение гибкого проводника макс.	2, 5 мм²
Сечение провода AWG мин.	24
Сечение провода AWG макс.	12
Длина снятия изоляции	7 мм
Резьба винтов	M3

Категория останова
	1
Наименование	МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL)	3 (для контактов с задержкой SIL 2)
Наименование	МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL)	3 (для контактов с задержкой SIL 2)
Наименование	EN ISO 13849
Уровень эффективности (PL)	e (для контактов с задержкой PL d)
Категория	4 (Контакты без задержки срабатывания)
	3 (контакты с задержкой срабатывания)
Наименование	EN 62061
Ограничение претензий касательно класса безопасности (SIL CL)	3 (для контактов с задержкой SILCL 2)

Наименование	Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы	DIN EN 50178/VDE 0160
Расчетное напряжение изоляции	250 В AC
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом.Безопасное разделение, усиленная изоляция 6 кВ между 13/14, 23/24, 33/34 и остальными токовыми цепямимежду 13/14, 23/24, 33/34
Степень загрязнения	2
Категория перенапряжения	III
Ударопрочность	15г
Вибрация (при эксплуатации)	10 Гц ... 150 Гц, 2г
Соответствие нормам	Соответствие CE

REACh SVHC	Lead 7439-92-1
China RoHS	Период времени для применения по назначению (EFUP)50 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
