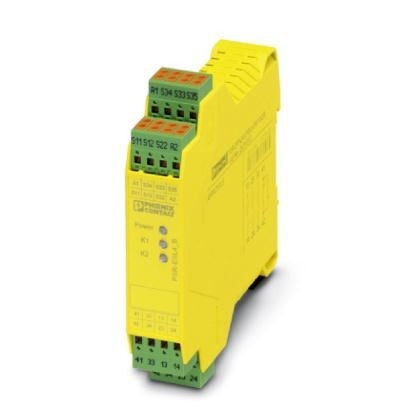

Предохранительное реле для контроля аварийного останова, защитной двери и светового барьера до SIL 3 или кат. 4, PL e согласно EN ISO 13849, одно-и двухканальный режим, 3 цепи активации, номинальное входное напряжение 24 В AC/DC, штекерная клемма push-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 112 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | |
| Входное номинальное напряжение UN | 24 В AC/DC |
| Диапазон входных напряжений относительно UN | 0, 85 ... 1, 1 |
| Входной ток при UN, стандартный | 150 мA AC |
| 70 мА DC | |
| Напряжение входной, пусковой и обратной цепи | около 24 В DC |
| Время срабатывания, типовое | 25 мс (ручной пуск) |
| 100 мс (автоматический пуск) | |
| Время возврата, типовое | 10 мс |
| Синхронность, вход 1/2 | ∞ |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED зел. |
| Защитная схема | Предохранитель Резистор с ПТК (PTC) |
| Защита от перенапр. Cтабилитроны |
5. Выходные данные
| Исполнение контакта | 3 цепи активации |
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2, + 0, 2 мкм золото |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 15 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 25 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (ITH2 = I12 + I22 + I32) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
| 288 Вт (48 В постоянного тока, τ = 0 мс) | |
| 77 Вт (110 В постоянного тока, τ = 0 мс) | |
| 88 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1500 ВА (250 В AC, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 0, 4 Вт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
| 5 A (230 В AC) | |
| Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 193, 9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Цвет корпуса | желтый |
7. Характеристики клемм
| Тип подключения | Зажимы Push-in |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации). |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
12. ETIM
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
13. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
Характеристики
Бренд
PHOENIX CONTACT
