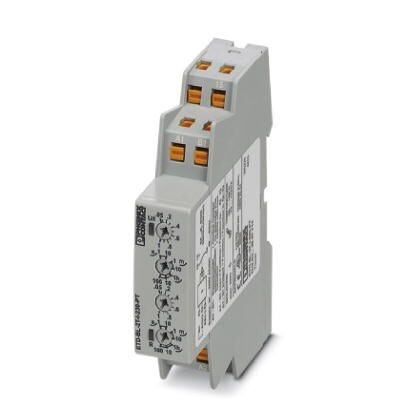

Компактный импульсный датчик с настраиваемыми импульсом и паузой (50 мс - 100 ч), блок питания широкодиапазонный, с зажимом Push-in, 1 переключающий контакт
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Управляющий контакт
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Условия окружающей среды
3. Активная часть
4. Контактная часть
5. Общие сведения
6. Параметры подключения
7. Управляющий контакт
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Ширина | 17, 5 мм |
| Высота | 88 мм |
| Глубина | 65, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (соответствует UL 508) | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Степень защиты | IP40 (Корпус) |
| IP20 (Соединительные клеммы) | |
| Помехоустойчивость | EN 61000-6-2 |
3. Активная часть
| Диапазон входных напряжений | 24 В AC/DC ... 240 В AC/DC -10 % ... +15 % |
| Температурный режим | ≤ 0, 01 %/K |
| Функция | lpСинхронизация по началу паузы |
| liСинхронизация по началу импульса | |
| Диапазон настроек Время | 50 мс ... 100 ч (7 временных диапазонов) |
| Время возврата в состояние готовности | 500 мс |
4. Контактная часть
| Исполнение контакта | 1 сухой переключающий контакт |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) |
| 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) | |
| Выходные предохранители | 5 A (быстродействующий) |
5. Общие сведения
| Индикатор состояния | LED зел. (питание) |
| Желтый светодиод (реле активно) | |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Номинальная потребляемая мощность | 2, 5 ВА (1 Вт) |
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Цвет | cерый |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Номинальная частота | 48 Гц ... 63 Гц |
6. Параметры подключения
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
7. Управляющий контакт
| Наименование, подключение | с потенциалом, клеммы A1-B1 |
| Длительность управляющего импульса | ≥ 50 мс (DC) |
| ≥ 100 мс (AC) |
8. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Стандарты / нормативные документы | EN 50178 |
| Расчетное напряжение изоляции | 300 В |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Директива по низкому напряжению | Соответствие директиве NSR 2006/95/EС (действительно до 19.04.2016) / 2014/35/EС (действительно до 20.04.2016) |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371700 |
| ECl@ss 7.0 | 27371790 |
| ECl@ss 8.0 | 27371605 |
| ECl@ss 9.0 | 27371605 |
11. ETIM
| ETIM 2.0 | EC001439 |
| ETIM 3.0 | EC001439 |
| ETIM 4.0 | EC001439 |
| ETIM 5.0 | EC001439 |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
12. UNSPSC
| UNSPSC 13.2 | 39122334 |
| UNSPSC 18.0 | 39122329 |
| UNSPSC 19.0 | 39122329 |
| UNSPSC 20.0 | 39122329 |
| UNSPSC 21.0 | 39122329 |
Характеристики
Бренд
PHOENIX CONTACT
