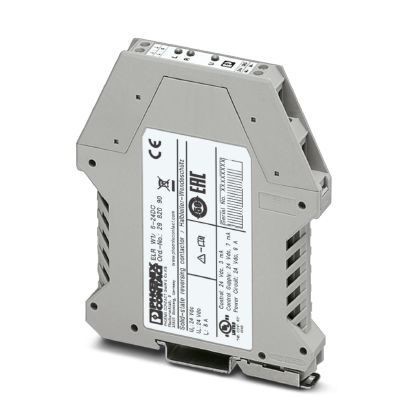

Электронное реле реверсирования нагрузки, для управления электродвигателями постоянного тока, со световым индикатором и защитной схемой, выход10-30 В DC/6 A, время переключ. 80 мс
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные выхода нагрузки
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные выхода нагрузки
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
| Степень защиты | IP20 |
4. Входные данные
| Наименование, вход | Питание устройства |
| Номинальное напряжение питания | 24 В DC ±20 % |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Диапазон напряжения питания цепи управления | 10 В DC ... 30 В DC |
| Номинальный ток питания цепи управления IS | 7 мА |
| Защитная схема | Защита от перенапр. |
| Индикация рабочего напряжения | LED зел. |
| Наименование, вход | Вход управляющего сигнала, справа / слева |
| Входное номинальное напряжение UN | 24 В DC |
| Диапазон входных напряжений относительно UN | 0, 8 ... 1, 2 |
| Диапазон входных напряжений | 19, 2 В DC ... 28, 8 В DC |
| Типовой входной ток при UN | 3 мА |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19, 2 В DC ... 28, 8 В DC |
| Номинальный ток цепи управления IC | 3 мА |
| Защитная схема | Защита от переполюсовки |
| Защита от перенапр. | |
| Ограничение верхнего предела напряжения | >33 В DC |
| Время включения, типовое | 200 мкс |
| Индикатор состояния | Светодиод желтого цвета - правое вращение (R), светодиод желтого цвета - левое вращение (L) |
| Потребляемый ток | 3 мА |
| Время переключения RL/LL (время включения) | 80 мс |
5. Выходные данные выхода нагрузки
| Наименование, выход | Выход DC |
| Расчетное импульсное напряжение Ue | 24 В DC |
| Диапазон рабочих напряжений | 10 В DC ... 30 В DC |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. |
6. Общие сведения
| Испытательное напряжение, вход / выход | 2, 5 кВeff |
| Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
| Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
| Режим работы | 100 % ED |
7. Параметры подключения
| Наименование, подключение | Цепь управления |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
8. Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
| 5 lbf-in. ... 7 lbf-in. |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | EN 50178 |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
10. Соответствие / сертификаты
| Наименование | Сертификат UL |
| Сертификат | NLDX.E228652 |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371000 |
| ECl@ss 7.0 | 27371014 |
| ECl@ss 8.0 | 27371014 |
| ECl@ss 9.0 | 27371014 |
13. ETIM
| ETIM 4.0 | EC002055 |
| ETIM 5.0 | EC002055 |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
14. UNSPSC
| UNSPSC 6.01 | 30211915 |
| UNSPSC 7.0901 | 39121514 |
| UNSPSC 11 | 39121514 |
| UNSPSC 12.01 | 39121514 |
| UNSPSC 13.2 | 39121514 |
| UNSPSC 18.0 | 39122333 |
| UNSPSC 19.0 | 39122333 |
| UNSPSC 20.0 | 39122333 |
| UNSPSC 21.0 | 39122333 |
