Реле реверсирования нагрузки ELR W3/ 9-500 купить в интернет-магазине

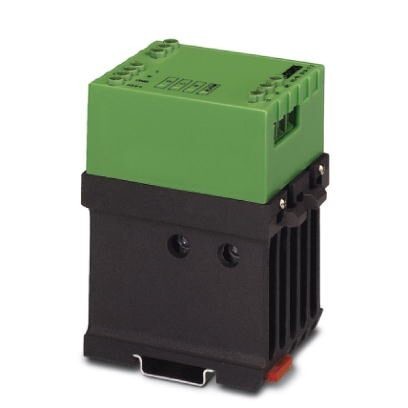

Реле реверсирования нагрузки ELR W3/ 9-500

Описание

Характеристики

Электронное реле реверсирования нагрузки, для прямого управления потребителями, подключенными к 3-фазной цепи питания, со световым индикатором и защитной схемой, выход110 - 550 В AC / 3 x 9 A

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные выхода нагрузки
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 62 мм
Высота 84 мм
Глубина 110 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -20 °C ... 70 °C
Степень защиты IP20
4. Входные данные
Наименование, вход Вход управляющего сигнала, справа / слева
Ток покоя 40 мА
Номинальное напряжение цепи управления UC 24 В DC
Диапазон напряжения срабатывания 19, 2 В DC ... 30 В DC
Диапазон напряжений относительно UC 0, 8 ... 1, 25
Номинальный ток цепи управления IC 7, 5 мА
Время отклика в режиме нормальной нагрузки 50 мс
Частота коммутации 0, 5)
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Защита от перенапр.
Индикация рабочего напряжения LED зел.
Индикатор состояния LED желт.
Индикация ошибок СИД красн.
Реверсивная частота, максимальная 10 Гц
Время переключения RL/LL (время включения) 20 мс
5. Выходные данные выхода нагрузки
Наименование, выход Выход перемен. тока
Расчетное импульсное напряжение Ue 500 В AC
Диапазон рабочих напряжений 110 В AC ... 550 В AC
Диапазон токовой нагрузки 150 мА
Ток утечки тип. 7 мА
Остаточное напряжение тип. 1, 5 В
Импульсный ток 230 A (tp = 10 мс, при 25 °C)
Наименование защиты RC-звено
Защитная цепь / модуль RC-звено
Наименование защиты Защита от перенапр.
6. Общие сведения
Испытательное напряжение, вход / выход 2, 5 кВ
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу устанавливаются в ряд с промежутком >20 мм
Режим работы 100 % ED
Частота реверсирования ≤ 10 Гц (при сos φ = 0, 5)
7. Параметры подключения
Наименование, подключение Цепь управления
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 6 мм²
Сечение гибкого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 10
8. Параметры подключения 2
Наименование, подключение Цепь нагрузки
Тип подключения Винтовые зажимы
Длина снятия изоляции 8 мм
Резьба винтов M3
Сечение жесткого провода 0, 2 мм² ... 6 мм²
Сечение гибкого провода 0, 2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 10
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы EN 50178
Наименование Требования к электростанции
Соответствующие требованиям по ЭМВ
Стандарты / нормативные документы EN 61000-6-2
EN 61000-6-4
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27371000
ECl@ss 5.1 27371000
ECl@ss 6.0 27371000
ECl@ss 7.0 27371014
ECl@ss 8.0 27371014
ECl@ss 9.0 27371014
12. ETIM
ETIM 4.0 EC002055
ETIM 5.0 EC002055
ETIM 6.0 EC002055
ETIM 7.0 EC002055
13. UNSPSC
UNSPSC 6.01 30211915
UNSPSC 7.0901 39121514
UNSPSC 11 39121514
UNSPSC 12.01 39121514
UNSPSC 13.2 39121529
UNSPSC 18.0 39122333
UNSPSC 19.0 39122333
UNSPSC 20.0 39122333
UNSPSC 21.0 39122333

Бренд

Phoenix Contact
