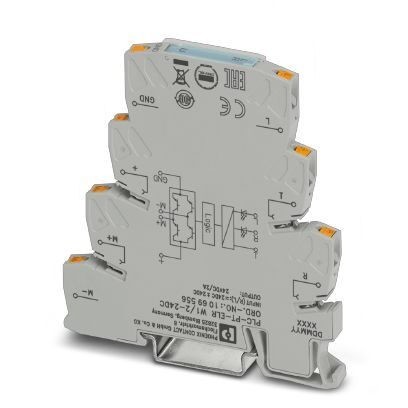

Реле реверсирования нагрузки PLC-PT-ELR W1/ 2-24DC

Описание

Характеристики

PLC-INTERFACE в качестве электронного реле реверсирования нагрузки, состоит из основной клеммы PLC-BPT.../21 с зажимом push-in и встроенной схемой, для управления двигателями пост. тока со световым индикатором и защитной схемой, выход10 — 30 В DC/2 A

Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Входные данные
5. Выходные данные выхода нагрузки
6. Общие сведения
7. Параметры подключения
8. Параметры подключения 2
9. Стандарты и предписания
10. Соответствие / сертификаты
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 6, 5 мм
Высота 80 мм
Глубина 86 мм
3. Условия окружающей среды
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Степень защиты IP20
4. Входные данные
Наименование, вход Питание устройства
Входное номинальное напряжение UN 24 В DC ±20 % (Управляющее напряжение UST справа / слева)
Диапазон входных напряжений 19, 2 В DC ... 28, 8 В DC
Типовой входной ток при UN около 3 мА (Входной управляющий ток IST справа / слева)
Расчетное напряжение питания цепи управления US 24 В DC
Диапазон напряжения питания цепи управления 19, 2 В DC ... 28, 8 В DC
Частота передачи 300 Гц
Защитная схема Защита от переполюсовки Диод защиты от переполюсовки
Защита от перенапр.
Ограничение верхнего предела напряжения >33 В DC
Время включения, типовое 200 мкс
Индикатор состояния LED желт.
Время переключения RL/LL (время включения) 80 мс
Наименование, вход Вход управляющего сигнала, справа / слева
Входное номинальное напряжение UN 24 В DC
Диапазон входных напряжений относительно UN 0, 8 ... 1, 2
Диапазон входных напряжений 19, 2 В DC ... 28, 8 В DC
5. Выходные данные выхода нагрузки
Наименование, выход Выход DC
Указание Предусмотреть защиту питающего напряжения на выходе с помощью соответствующего предохранителя.
Номинальное напряжение 24 В DC
Диапазон рабочих напряжений 10 В DC ... 30 В DC
Диапазон номинального выходного напряжения 10 В DC ... 30 В DC
Наименование защиты Защита от переполюсовки
Защитная цепь / модуль Диод защиты от переполюсовки
Указание по защитной схеме Отсутствует длительная защита от подключения с неправильной полярностью
Наименование защиты Защита от перенапр.
6. Общие сведения
Монтажное положение Вертикально (монтажная рейка горизонтальная)
Указания по монтажу устанавливаются в ряд без промежутков
Режим работы 100 % ED
7. Параметры подключения
Наименование, подключение Цепь управления
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG 26 ... 14
8. Параметры подключения 2
Наименование, подключение Цепь нагрузки
Тип подключения Зажимы Push-in
Длина снятия изоляции 8 мм
Сечение жесткого провода 0, 14 мм² ... 2, 5 мм²
Сечение гибкого провода 0, 14 мм² ... 2, 5 мм²
Сечение проводника AWG 26 ... 14
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы МЭК 60664
EN 50178
Расчетное напряжение изоляции 50 В
Расчетное импульсное напряжение 0, 5 кВ
Изоляция Основная изоляция
Степень загрязнения 2
Категория перенапряжения II
10. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 6.0 27371000
ECl@ss 7.0 27371014
ECl@ss 8.0 27371014
ECl@ss 9.0 27371014
13. ETIM
ETIM 5.0 EC002055
ETIM 6.0 EC002055
ETIM 7.0 EC002055
