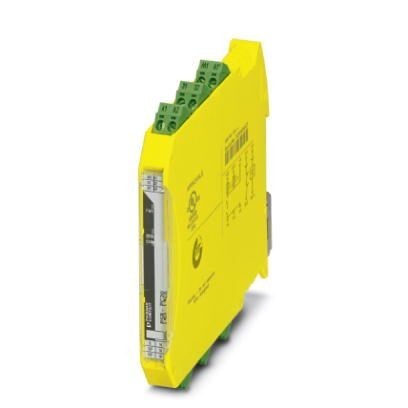

Реле сопряжения PSR-PC20-1NO-1NC-24DC-SC

Описание

Характеристики

Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискр. выход. сигналов периферийных устройств, 1 цепь активации, 1 цепь обратной связи, 1 цифр. сигнальн. выход, с безопасным отключением, фильтр тестовых импульсов, разъем TBUS, вставная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 12, 5 мм
Высота 112, 2 мм
Глубина 114, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Расчетное напряжение питания цепи управления US 24 В DC -15 % / +10 % (A1/A2)
20, 4 В DC ... 26, 4 В DC
Номинальный ток питания цепи управления IS тип. 50 мА
Потребляемая мощность на US тип. 1, 2 Вт
Пусковой ток тип. 400 мА (Δt s)
Время фильтрации макс. 2 мс (на A1-A2ширина тестового импульса)
≥ 100 мс (на A1-A2частота тестового импульса)
Напряжение питания для диагностики UD 24 В DC -15 % / +10 % (31/A2, TBUS)
Входной ток на UD 6 мА (на 31-A2 при UDв зависимости от нагрузки + 100 мА к M1 и 32)
Ток включения на UD тип. 2, 5 A (Δt D)
Защитная схема Последовательная защита от неправильной полярности Ограничительный диод 33 В (A1/A2)Ограничительный диод 33 В (31/A2)
5. Релейные выходыцепь активации
Наименование, выход Цепь активации
Описание выходов 2 NO последовательно, без задержки, с нулевым потенциалом
Количество выходов 1 (безопасные НО контакты13/14 (13F/14))
Исполнение контакта 1 цепь активации
Материал контакта AgSnO2
Напряжение переключения мин. 12 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (13/14 при высоких требованиях)
4 A (13F/14 при высоких/низких требованиях, 13/14 при низких требованиях)
Пусковой ток мин. 3 мА
макс. 6 A (Замыкатель 13/14)
4 A (Замыкающий контакт 13F/14)
Среднеквадрат. значение суммарного тока 36 A2 (13/14, см изменение хар-к)
16 A2 (13F/14, см изменение хар-к)
Коммутационная способность мин. 60 мВт
Частота коммутации макс. 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 4 A (24 В (DC13)замыкающий контакт 13/14)
5 A (250 В (AC15)замыкающий контакт 13/14)
4 A (250 В (AC15)замыкающий контакт 13F/14)
Выходные предохранители 6 A gL / gG (Замыкатель 13/14)
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
6. Релейные выходыцепь обратной связи / сигнальная цепь
Наименование, выход цепь оповещения
Описание выходов 2 NC последовательно, без задержки, не с нулевым потенциалом (номинальный размерA2)
Количество выходов 1 (безопасные НЗ контакты31/32)
Исполнение контакта 1 цепь оповещения
Материал контакта AgCuNi, + Au
Напряжение переключения мин. 20, 4 В DC
макс. 26, 4 В DC
Макс. ток продолжительной нагрузки 100 мА
Пусковой ток мин. 1 мА
макс. 100 мА
Коммутационная способность мин. 20 мВт
Частота переключения макс. 0, 5 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 150 мА Быстродействующий
7. Сигнальные выходы
Наименование M1
Описание выходов PNP
Количество выходов 1 (не обеспечивает безопасность)
Напряжение около 22 В DC (UD - 2 В)
Ток макс. 100 мА
Максимальный пусковой ток 500 мА (Δt = 1 мс при Us)
Защита от короткого замыкания нет
Выходные предохранители 150 мА Быстродействующий
8. Время
Тип. время притяжения при US s)
Тип. время возврата при US
Время возврата в состояние готовности 500 мс
9. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы 100 % ED
Вес нетто 189, 1 г
Монтажное положение вертикально, горизонтально, с расположением передней панели модуля сверху
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД желт.
Индикатор состояния 1 x СИД зеленый.
Индикация ошибок 1 x красный СИД
10. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
Момент затяжки 0, 5 Нм ... 0, 6 Нм
11. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN 50156
Уровни совокупной безопасности (SIL) 3
12. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178, EN 60079-15
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Безопасное разделение, усиленная изоляция 6 кВ цепи управления, цепи обратного сигнала, выхода сигнализации на цепь активации4кВ / базовая изоляция между всеми электрическими цепями и корпусом
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
UL, США / Канада cULus
Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X
Class I, Div. 2, Groups A, B, C, D, T4
GL C, EMC2
Испытания методом моделирования условий окружающей среды ISA-S71.04 (G3)
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 40020600
ECl@ss 4.1 40020600
ECl@ss 5.0 27371900
ECl@ss 5.1 27371900
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
15. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
