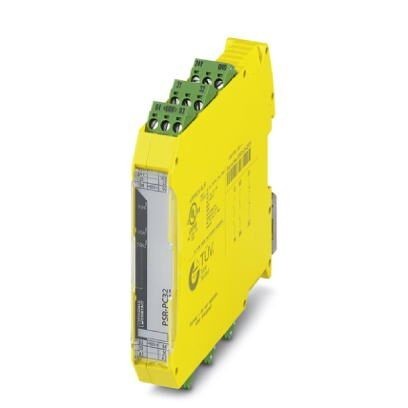

Реле сопряжения для SIL 3 в приложениях с высокими и низкими требованиями, передает цифровые сигналы периферийным устройствам, широкодиапазонный вход 24 В...230 В, 2 цепи активации (1 до 60 В, 1 до 250 В) 1 цепь обратной связи, с безопасным отключением, вставная винтовая клемма
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Время
8. Общие сведения
9. Характеристики клемм
10. Параметры техники безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Время
8. Общие сведения
9. Характеристики клемм
10. Параметры техники безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 112, 2 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В AC/DC ... 230 В AC/DC -15 % ... +10 % |
| Номинальный ток питания цепи управления IS | 75 мА (24 В DC) |
| 34 мА (48 В DC) | |
| 97 мА (42 B AC) | |
| 28 мА (120 В AC) | |
| 16 мА (230 В AC) | |
| Потребляемая мощность на US | 1, 8 Вт (при DC) |
| 2, 1 Вт (при AC) | |
| Кажущаяся мощность | тип. 4, 1 ВА |
| Пусковой ток | тип. 16 A (Δt s) |
| D) | |
| Время фильтрации | 10 мс (24 В пост. тока, A1 при резком падении напряжения при Us ) |
| макс. 1, 5 мс (к A1-A2ширина тестового импульсапри 24 В пост. тока) | |
| 7, 5 мс (к A1-A2частота тестового импульсапри 24 В пост. тока) | |
| Частота тестового импульса = 5 x ширина тестового импульса | |
| Напряжение питания для диагностики UD | 24 В DC -15 % / +10 % |
| Входной ток на UD | D) |
| Защитная схема | USзащита от перенапряжений Варистор 275 В |
| UDзащита от перенапряжений Ограничительный диод 33 В | |
| UDзащита от перепутывания полярности |
5. Релейные выходыцепь активации
| Наименование, выход | Цепь активации |
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 2 (без задержки) |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (13/14, учитывать кривую нагрузки) | |
| макс. 60 В AC/DC (93/94, учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | макс. 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В (DC13)) |
| 5 A (230 В (AC 15)) | |
| Выходные предохранители | 6 A gL / gG |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
6. Релейные выходыцепь обратной связи / сигнальная цепь
| Наименование, выход | цепь оповещения |
| Описание выходов | размыкающие контакты с функциями безопасности |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь оповещения |
| Материал контакта | AgCuNi, + Au |
| Напряжение переключения | мин. 3, 3 В AC/DC |
| макс. 26, 4 В DC | |
| Макс. ток продолжительной нагрузки | 100 мА |
| Пусковой ток | мин. 1 мА |
| макс. 100 мА | |
| Коммутационная способность | мин. 3, 3 мВт |
| Выходные предохранители | 150 мА Быстродействующий |
7. Время
| Тип. время срабатывания при US | s) |
| Тип. время возврата при US | s) |
| Время возврата в состояние готовности |
8. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 157, 28 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД желтый |
9. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
10. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 ( |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 ( |
| Наименование | EN 50156-2 |
| Уровни совокупной безопасности (SIL) | 3 (Ссылки IEC 61508) |
11. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178, EN 60079-15 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом |
| Безопасное разделение, усиленная изоляция 2, 5 кВ между (93/94) и (31/32, 24V/GND) | |
| Безопасное разделение, усиленная изоляция 6 кВ между (A1/A2) и (13/14) и (31/32, 24V/GND)между (A1/A2) и (93/94)между (13/14) и (93/94) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
12. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
13. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
14. ETIM
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
Характеристики
Бренд
PHOENIX CONTACT
