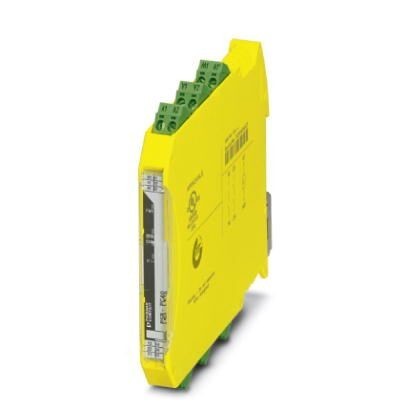

Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискретных выход. сигналов перифер. устройств, 2 цепи активации, 1 цифровой сигнальн. выход, с безопасным отключением, фильтр тестовых импульсов, вставные винтовые клеммы
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 12, 5 мм |
| Высота | 112, 2 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % (A1/A2) |
| 20, 4 В DC ... 26, 4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 75 мА (в зависимости от нагрузки М1 +100 мА) |
| Потребляемая мощность на US | тип. 1, 8 Вт |
| Пусковой ток | тип. 400 мА (Δt s) |
| Время фильтрации | макс. 2 мс (на A1-A2ширина тестового импульса) |
| ≥ 100 мс (на A1-A2частота тестового импульса) | |
| Защитная схема | Последовательная защита от неправильной полярности Ограничительный диод 33 В |
5. Цифровые входы
| Наименование, вход | Цепь пуска |
| Количество входов | 2 (не безопасные входы сигнала пускаY1/Y2) |
| Пусковой ток | |
| Потребляемый ток | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
6. Релейные выходыцепь активации
| Наименование, выход | Цепь активации |
| Описание выходов | соответственно 2 NO последовательно, без задержки, с нулевым потенциалом |
| Количество выходов | 2 (безопасные НО контакты13/14, 23/24) |
| Исполнение контакта | 2 цепи активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Высокие требования) |
| 4 A (Низкие требования) | |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 60 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | макс. 0, 5 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 4 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
7. Сигнальные выходы
| Наименование | M1 |
| Описание выходов | PNP |
| Количество выходов | 1 (не обеспечивает безопасность) |
| Напряжение | около 22 В DC (Us - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (Δt = 1 мс при Us) |
| Защита от короткого замыкания | нет |
| Выходные предохранители | 150 мА Быстродействующий |
8. Время
| Тип. время притяжения при US | |
| Тип. время возврата при US | |
| Время возврата в состояние готовности | 500 мс |
9. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 177, 4 г |
| Монтажное положение | вертикально, горизонтально, с расположением передней панели модуля сверху |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Индикатор состояния | 2 зеленых светодиода |
| Индикация ошибок | 1 x красный СИД |
10. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
11. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178, EN 60079-15 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ цепи управления, стартовой цепи, выхода сигнализации на цепи активации4 кВ / базовая изоляция между цепями активации и между всеми электрическими цепями и корпусом |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
15. ETIM
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
