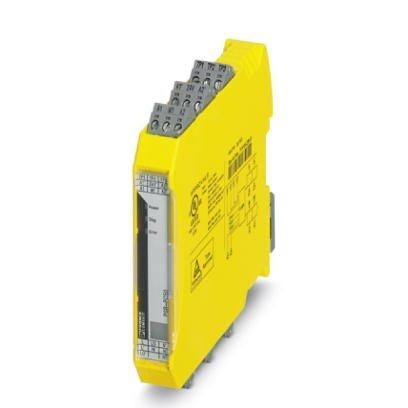

Реле сопряжения для применения в областях с пониженными требованиями согласно SIL 3, передает цифровые выходные сигналы на периферийные устройства, 1 цепь активации, модуль для приложений F& G, фильтр тестовых импульсов, вставной винтовой разъем, ширина 17,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 112, 2 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 65 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % (A1/A2) |
| 20, 4 В DC ... 26, 4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 65 мА (A1/A2) |
| Пусковой ток | ≤ 200 мА (A1/A2) |
| Время фильтрации | |
| ≥ 100 мс (Частота тестового импульса) | |
| Напряжение питания для диагностики UD | 24 В DC -15 % / +10 % (24V/A2) |
| Входной ток на UD | тип. 15 мА (24 В / А2в зависимости от нагрузки М1 +100 мА) |
| Ток включения на UD | 2, 5 A (24В/A2для 10 мкс) |
| Защитная схема | Защита от перегрузки Cтабилитроны |
5. Цифровые входы
| Количество входов | 3 (Тестовые точки для контрольного испытания) |
| Пусковой ток | 200 мА (Входы TP1, TP2 и TP3) |
| Потребляемый ток | тип. 20 мА (Вход TP1) |
| тип. 18 мА (Вход TP2) | |
| тип. 35 мА (Вход TP3) |
6. Релейные выходыцепь активации
| Наименование, выход | Цепь активации |
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgNi, покрытие золотом |
| Напряжение переключения | мин. 15 В AC/DC без диагностики |
| мин. 20 В AC/DC (с диагностикой) | |
| макс. 250 В AC | |
| макс. 125 В DC | |
| Макс. ток продолжительной нагрузки | 5 A |
| Пусковой ток | мин. 100 мА |
| макс. 5 A | |
| Коммутационная способность | мин. 1, 5 Вт |
| Частота коммутации | макс. 0, 5 Гц |
| Порог диагностики | 20 Ω ... 18 кΩ (нижний/верхний) |
| Макс. допустимое сопротивление кабельной системы | |
| Долговечность механическая | прибл. 5x 107 коммутационных циклов |
7. Сигнальные выходы
| Описание выходов | не обеспечивает безопасность |
| Количество выходов | 1 (цифровой) |
| Напряжение | 23 В DC |
| Ток | макс. 100 мА |
| Защита от короткого замыкания | нет |
| Выходные предохранители | 150 мА Быстродействующий |
8. Время
| Тип. время притяжения при US | 30 мс (при управлении с помощью А1) |
| Тип. время возврата при US | 30 мс (при управлении с помощью А1) |
| Время возврата в состояние готовности | 1 c |
9. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 221, 1 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | LED желт. |
| Индикатор состояния | LED зел. |
| Индикация ошибок | СИД красн. |
10. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
11. Параметры техники безопасности
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (15 % всего уровня SIL) |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | 6 кВ / безопасная развязка (посредством защитного резистора) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 2г |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
15. ETIM
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
Характеристики
Бренд
Phoenix Contact
