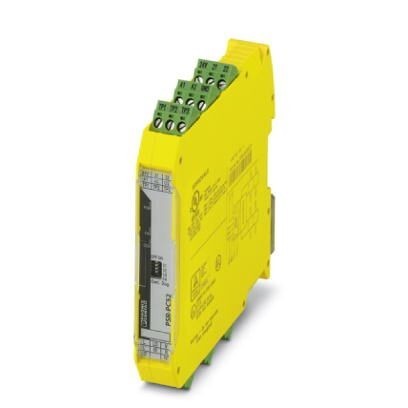

Реле сопряжения для гальванического разделения и согласования мощности в приложениях SIL 3 F& G, низкие требования, диагностика нагрузки в состоянии Off и On на обрыв цепи и короткое замыкание, 1 цепь активации, фильтр тест. импульсов, вставная винт. клемма, ширина 17,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Релейные выходыцепь обратной связи / сигнальная цепь
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Размеры
3. Окружающие условия
4. Питание
5. Цифровые входы
6. Релейные выходыцепь активации
7. Релейные выходыцепь обратной связи / сигнальная цепь
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 112, 2 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 65 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 79 кПа ... 106 кПа |
| Давление воздуха (хранение / транспортировка) | 79 кПа ... 106 кПа |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
| 20, 4 В DC ... 26, 4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 75 мА |
| Потребляемая мощность на US | тип. 2 Вт (при US/UDположение ВКЛ) |
| Пусковой ток | макс. 100 мА |
| Время фильтрации | 2 мс (на A1-A2 при резких провалах напряжения при Us) |
| макс. 2 мс (к A1-A2ширина низкого тестового импульса) | |
| ≥ 100 мс (к A1-A2частота низкого тестового импульса) | |
| макс. 17 мс (к A1-A2ширина высокого тестового импульса) | |
| ≥ 800 мс (к A1-A2частота высокого тестового импульса) | |
| Напряжение питания для диагностики UD | 24 В DC -20 % / +25 % |
| Входной ток на UD | 35 мА (при UD = 24 B) |
| 45 мА (при UD = 19 B) | |
| 25 мА (при UD = 30 B) | |
| Ток включения на UD | 1, 5 A (Δt |
| Потребляемая мощность на UD | тип. 0, 9 Вт (при UDположение ОТКЛ) |
| Защитная схема | Защита от перенапр. 36 В ограничительный диод (A1-A2)33 В ограничительный диод (24В-GND) |
| Защита от неправильного подключения для расчетного напряжения питания цепи управления и диагностического напряжения |
5. Цифровые входы
| Описание входа | Тестовые точки для контрольного испытания |
| Количество входов | 3 |
| Пусковой ток | тип. 200 мА |
| Потребляемый ток | тип. 20 мА (Вход TP1) |
| тип. 20 мА (Вход TP2) | |
| тип. 30 мА (Вход TP3) | |
| Наименование защиты | Защита от перенапр. |
| Защитная цепь / модуль | Ограничительный диод 36 В |
6. Релейные выходыцепь активации
| Наименование, выход | Цепь активации |
| Описание выходов | безопасные замыкающие контакты |
| Количество выходов | 1 (без задержки) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgNi, тонкое золочение, сплав серебра |
| Напряжение переключения | мин. 16 В AC/DC |
| макс. 250 В AC | |
| макс. 125 В DC | |
| Макс. ток продолжительной нагрузки | 3 A (Учитывать снижение характеристик, тип и напряжение нагрузки) |
| Пусковой ток | мин. 50 мА |
| макс. 5 A (Δt 100 с) | |
| Среднеквадрат. значение суммарного тока | 9 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 1 Вт |
| Частота коммутации | макс. 0, 5 Гц |
| Порог диагностики | 7 Ω ... 20 кΩ (конфигурируемый) |
| Долговечность механическая | прибл. 5x 107 коммутационных циклов |
7. Релейные выходыцепь обратной связи / сигнальная цепь
| Наименование, выход | Сигнальная цепь |
| Описание выходов | Размыкающий контакт без функции безопасности |
| Количество выходов | 1 (без задержки, с нулевым потенциалом) |
| Исполнение контакта | 1 сигнальная цепь |
| Пусковой ток | макс. 800 мА (Δt 100 мс) |
| Защита от короткого замыкания | нет |
8. Время
| Тип. время притяжения при US | тип. 100 мс (при управлении с помощью A1-A2) |
| Тип. время возврата при US | тип. 30 мс (при управлении с помощью A1-A2) |
| Время возврата в состояние готовности | 1 c (при управлении с помощью A1-A2) |
9. Общие сведения
| Тип реле | Электромеханическое реле |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 221, 1 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | Frianyl A 63 R V0 |
| Цвет корпуса | желтый |
| Индикатор состояния | 1 x СИД желт., 1 x СИД зеленый, 1 x СИД красный |
10. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
11. Параметры техники безопасности
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN 50156-2 |
| Уровни совокупной безопасности (SIL) | 3 (Ссылки IEC 61508) |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом |
| Безопасная развязка, усиленная изоляция 6 кВ от (A1/A2, 24V/0V, 21/22 и TP1/TP2/TP3) к цепи активации (L, L´, LO, LO´, NI, NI´, N, N´) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г, 11 мс |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 5.1 | 27371901 |
| ECl@ss 6.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
15. ETIM
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
