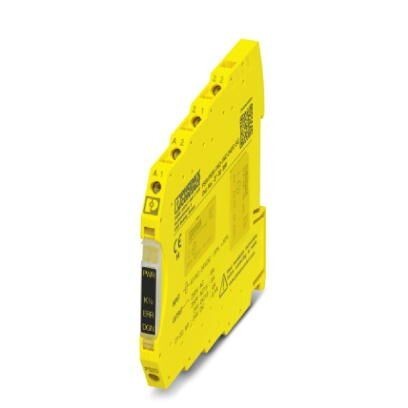

Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискрет. выход. сигналов перифер. устройств, 1 цепь активации, 1 цепь обратной связи, 1 цифр. сигнальн. выход, с безопасным отключением, фильтр тестовых импульсов, несъемная винт. клемма
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Сигнальные выходы
8. Время
9. Общие сведения
10. Характеристики клемм
11. Параметры техники безопасности
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 6, 8 мм |
| Высота | 93, 1 мм |
| Глубина | 102, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Питание
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % (A1/A2) |
| 20, 4 В DC ... 26, 4 В DC | |
| Номинальный ток питания цепи управления IS | тип. 45 мА |
| Потребляемая мощность на US | тип. 1, 08 Вт |
| Пусковой ток | тип. 400 мА (Δt s) |
| Время фильтрации | макс. 2 мс (на A1-A2ширина тестового импульса) |
| ≥ 100 мс (на A1-A2частота тестового импульса) | |
| Напряжение питания для диагностики UD | 24 В DC -15 % / +10 % (21/A2) |
| Входной ток на UD | 6 мА (на 21-A2 при UDв зависимости от нагрузки + 100 мА к M1 и 22) |
| Ток включения на UD | тип. 2, 5 A (Δt D) |
| Защитная схема | Последовательная защита от неправильной полярности Ограничительный диод 33 В (A1/A2), 38 В (21/A2) |
5. Релейные выходыцепь активации
| Наименование, выход | Цепь активации |
| Описание выходов | 2 NO последовательно, без задержки, с нулевым потенциалом |
| Количество выходов | 1 (безопасные НО контакты13/14) |
| Исполнение контакта | 1 цепь активации |
| Материал контакта | AgSnO2 |
| Напряжение переключения | мин. 12 В AC/DC |
| макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
| Макс. ток продолжительной нагрузки | 6 A (Высокие требования) |
| 4 A (Низкие требования) | |
| Пусковой ток | мин. 3 мА |
| макс. 6 A | |
| Среднеквадрат. значение суммарного тока | 36 A2 (Cоблюдайте кривые) |
| Коммутационная способность | мин. 60 мВт |
| Частота коммутации | макс. 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность согласно МЭК 60947-5-1 | 4 A (24 В (DC13)) |
| 5 A (250 В (AC15)) | |
| Выходные предохранители | 6 A gL / gG |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
6. Релейные выходыцепь обратной связи / сигнальная цепь
| Наименование, выход | цепь оповещения |
| Описание выходов | 2 NC последовательно, без задержки, не с нулевым потенциалом (номинальный размерA2) |
| Количество выходов | 1 (безопасные НЗ контакты21/22) |
| Исполнение контакта | 1 цепь оповещения |
| Материал контакта | AgCuNi, + Au |
| Напряжение переключения | мин. 20, 4 В DC |
| макс. 26, 4 В DC | |
| Макс. ток продолжительной нагрузки | 100 мА |
| Пусковой ток | мин. 1 мА |
| макс. 100 мА | |
| Коммутационная способность | мин. 20 мВт |
| Частота переключения | макс. 1 Гц |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 150 мА Быстродействующий |
7. Сигнальные выходы
| Наименование | M1 |
| Описание выходов | PNP |
| Количество выходов | 1 (не обеспечивает безопасность) |
| Напряжение | около 22 В DC (UD - 2 В) |
| Ток | макс. 100 мА |
| Максимальный пусковой ток | 500 мА (Δt = 1 мс при Us) |
| Защита от короткого замыкания | нет |
| Выходные предохранители | 150 мА Быстродействующий |
8. Время
| Тип. время притяжения при US | s) |
| Тип. время возврата при US | |
| Время возврата в состояние готовности | 500 мс |
9. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 69, 773 г |
| Монтажное положение | вертикально, горизонтально, с расположением передней панели модуля сверху |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | см. график зависимости от темп. |
| Степень защиты | IP20 |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Индикатор состояния | 2 зеленых светодиода |
| Индикация ошибок | 1 x красный СИД |
10. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | нет |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 26 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 12 мм |
| Резьба винтов | M3 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
11. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
12. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178, EN 60079-15 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ цепи управления, цепи обратного сигнала, выхода сигнализации на цепь активации4кВ / базовая изоляция между всеми электрическими цепями и корпусом |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc |
| IECEx | Ex nA nC IIC T4 Gc |
| UL, США / Канада | cULus |
| Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X | |
| Class I, Div. 2, Groups A, B, C, D, T4 | |
| GL | C, EMC2 |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
14. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
15. ETIM
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
