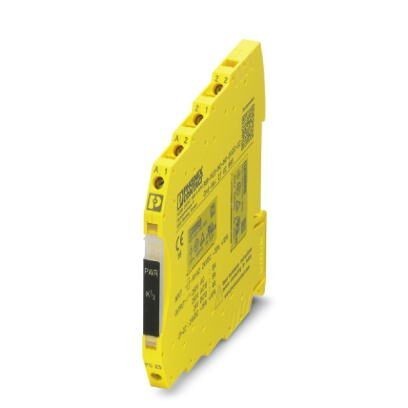

Реле сопряжения PSR-PS23-1NO-1NC-24VDC-SC

Описание

Характеристики

Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискретных выходных сигналов периферийных устройств, 1 цепь активации, 1 цепь обратной связи, с безопасным отключением, фильтр тестовых импульсов, несъемная винтовая клемма

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Питание
5. Релейные выходыцепь активации
6. Релейные выходыцепь обратной связи / сигнальная цепь
7. Время
8. Общие сведения
9. Характеристики клемм
10. Параметры техники безопасности
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 6, 8 мм
Высота 93, 1 мм
Глубина 102, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 70 °C (Cоблюдайте кривые)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Питание
Расчетное напряжение питания цепи управления US 24 В DC -20 % / +25 % (A1/A2)
19, 2 В DC ... 30 В DC
Номинальный ток питания цепи управления IS тип. 45 мА
Потребляемая мощность на US тип. 1, 08 Вт
Пусковой ток тип. 120 мА (Δt s)
Время фильтрации макс. 2 мс (на A1-A2 при резких провалах напряжения при Us)
макс. 2 мс (к A1-A2ширина низкого тестового импульса)
>30 мс (к A1-A2частота низкого тестового импульса)
макс. 2 мс (к A1-A2ширина высокого тестового импульса)
>1 c (к A1-A2частота высокого тестового импульса)
Защитная схема Последовательная защита от неправильной полярности Ограничительный диод 35 В (A1-A2)
5. Релейные выходыцепь активации
Наименование, выход Цепь активации
Описание выходов 2 NO последовательно, без задержки, с нулевым потенциалом
Количество выходов 1 (безопасные НО контакты13/14)
Исполнение контакта 1 цепь активации
Материал контакта AgSnO2
Напряжение переключения мин. 12 В AC/DC
макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Макс. ток продолжительной нагрузки 6 A (Высокие требования)
4 A (Низкие требования)
Пусковой ток мин. 3 мА
макс. 6 A
Среднеквадрат. значение суммарного тока 36 A2 (Cоблюдайте кривые)
Коммутационная способность мин. 60 мВт
Частота коммутации макс. 1 Гц
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность согласно МЭК 60947-5-1 4 A (24 В (DC13))
5 A (250 В (AC15))
Выходные предохранители 6 A gL / gG
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности)
6. Релейные выходыцепь обратной связи / сигнальная цепь
Наименование, выход цепь оповещения
Описание выходов 2 NC последовательно, без задержки, с нулевым потенциалом
Количество выходов 1 (безопасные НЗ контакты21/22)
Исполнение контакта 1 цепь оповещения
Материал контакта AgCuNi, + Au
Напряжение переключения мин. 5 В DC
макс. 30 В DC
Макс. ток продолжительной нагрузки 100 мА
Пусковой ток мин. 1 мА
макс. 100 мА
Коммутационная способность мин. 20 мВт
Частота переключения макс. 1 Гц
Долговечность механическая 10x 106 коммутационных циклов
Выходные предохранители 150 мА Быстродействующий
7. Время
Тип. время притяжения при US s)
Тип. время возврата при US
Время возврата в состояние готовности 500 мс
8. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205)
Нормальный режим работы 100 % ED
Вес нетто 70, 162 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Указания по монтажу см. график зависимости от темп.
Степень защиты IP20
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
Индикация рабочего напряжения 1 x СИД желт.
Индикатор состояния 1 x СИД зеленый.
9. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной нет
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 26
Сечение провода AWG макс. 12
Длина снятия изоляции 12 мм
Резьба винтов M3
Момент затяжки 0, 5 Нм ... 0, 6 Нм
10. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 3
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 3
Наименование EN 50156-2
Уровни совокупной безопасности (SIL) 3 (Ссылки IEC 61508)
11. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178, EN 60079-15
Расчетное напряжение изоляции 250 В AC
Расчетное импульсное напряжение / изоляция Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом
Безопасная развязка, усиленная изоляция 6 кВ от цепи управления и цепи обратной связи к цепи активации
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г
Соответствие нормам Соответствие CE
ATEX  II 3 G Ex nA nC IIC T4 Gc
IECEx Ex nA nC IIC T4 Gc
UL, США / Канада cULus
Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X
Class I, Div. 2, Groups A, B, C, D, T4
Испытания методом моделирования условий окружающей среды ISA-S71.04 (G3)
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 5.1 27371901
ECl@ss 6.0 27371800
ECl@ss 7.0 27371819
ECl@ss 8.0 27371819
ECl@ss 9.0 27371819
14. ETIM
ETIM 5.0 EC001449
ETIM 6.0 EC001449
ETIM 7.0 EC001449
