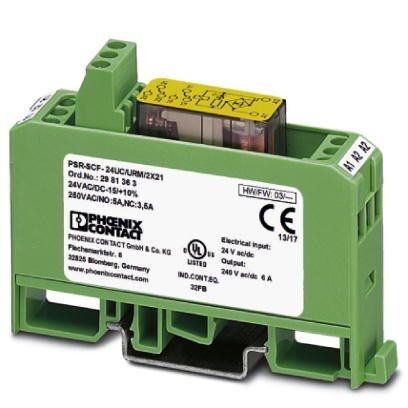

Безопасное реле сопряжения с принудительно управляемыми контактами, 2 переключающих контакта, 1-канальное, фиксированная резьбовая клемма, ширина17,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
Ширина | 17, 5 мм |
Высота | 75 мм |
Глубина | 60, 5 мм |
3. Окружающие условия
Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
Расчетное напряжение питания цепи управления US | 24 В AC/DC -15 % / +10 % |
Номинальный ток питания цепи управления IS | тип. 30 мА |
Потребляемая мощность на US | тип. 0, 72 Вт |
Пусковой ток | тип. 350 мА DC (Δt s) |
тип. 350 мA AC (Δt = 2 мс при Us) | |
Тип. время притяжения при Us | тип. 10 мс |
Время возврата, типовое | тип. 10 мс |
Время возврата в состояние готовности | |
Индикация рабочего напряжения | 1 x СИД желт. |
Частота переключения максимальная | 0, 5 Гц |
Время фильтрации | макс. 1, 5 мс (на S12ширина тестового импульса) |
7, 5 мс (на S12частота тестового импульса) | |
Частота тестового импульса = 5 x ширина тестового импульса |
5. Выходные данные
Исполнение контакта | 2 переключающих контакта |
Материал контакта | AgNi |
Максимальное напряжение переключения | 230 В AC/DC (Следует учитывать кривую нагрузки) |
Минимальное напряжение переключения | 5 В AC/DC |
Макс. ток продолжительной нагрузки | 5 A (Замыкатель) |
3, 5 A (Размыкатель) | |
Максимальный пусковой ток | 6 A |
Минимальный пусковой ток | 10 мА |
Среднеквадрат. значение суммарного тока | 50 A2 |
Мощность отключения (активная нагрузка), максимальная | 144 Вт (замыкающий контакт, 24 В пост. тока, τ = 0 мс) |
288 Вт (замыкающий контакт, 48 В пост. тока, τ = 0 мс) | |
88 Вт (замыкающий контакт, 110 В пост. тока, τ = 0 мс) | |
110 Вт (замыкающий контакт, 220 В пост. тока, τ = 0 мс) | |
1500 ВА (замыкающий контакт, 230 В AC, τ = 0 мс) | |
Коммутационная способность | мин. 50 мВт |
Долговечность механическая | 10x 106 коммутационных циклов |
Коммутационная способность согласно МЭК 60947-5-1 | 3 A (24 В (DC13)) |
3 A (250 В (AC15)) | |
Выходные предохранители | 6 A gL / gG (Замыкатель) |
4 A gL / gG (Замыкающий контакт, для приложений с низкими требованиями) | |
4 A gL / gG (Размыкатель) |
6. Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
Нормальный режим работы | 100 % ED |
Вес нетто | 61, 82 г |
Монтажное положение | вертикальное или горизонтальное |
Тип монтажа | Установка на монтажной рейке |
Степень защиты | IP20 |
Мин. степень защиты на месте установки | IP54 |
Материал корпуса | PBT |
Цвет корпуса | зеленый |
7. Характеристики клемм
Тип подключения | Винтовые зажимы |
Вставной | нет |
Сечение жесткого проводника мин. | 0, 2 мм² |
Сечение жесткого проводника макс. | 2, 5 мм² |
Сечение гибкого проводника мин. | 0, 2 мм² |
Сечение гибкого проводника макс. | 2, 5 мм² |
Сечение провода AWG мин. | 24 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 7 мм |
Резьба винтов | M3 |
8. Параметры техники безопасности
Категория останова | |
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 1 |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 1 |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | c |
Категория | 1 |
Ограничение претензий касательно класса безопасности (SIL CL) | 1 |
9. Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
Стандарты / нормативные документы | DIN EN 50178 |
Расчетное напряжение изоляции | 250 В |
250 В | |
Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасная развязка, усиленная изоляция и 6 кВ между логическими цепями и цепями переменного тока). |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Ударопрочность | Замыкающий10g, размыкающий5g(при нагрузке в результате механического воздействия допускается увеличение времени реагирования контактов до 1 мс.) |
Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.) |
Соответствие нормам | Соответствие CE |
10. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначению (EFUP)50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
ECl@ss 4.0 | 27371100 |
ECl@ss 4.1 | 27371100 |
ECl@ss 5.0 | 27371600 |
ECl@ss 5.1 | 27371600 |
ECl@ss 6.0 | 27371600 |
ECl@ss 7.0 | 27371601 |
ECl@ss 8.0 | 27371601 |
ECl@ss 9.0 | 27371601 |
12. ETIM
ETIM 2.0 | EC001449 |
ETIM 3.0 | EC001449 |
ETIM 4.0 | EC001449 |
ETIM 5.0 | EC001437 |
ETIM 6.0 | EC001437 |
ETIM 7.0 | EC001437 |
13. UNSPSC
UNSPSC 6.01 | 30211901 |
UNSPSC 7.0901 | 39121501 |
UNSPSC 11 | 39121501 |
UNSPSC 12.01 | 39121501 |
UNSPSC 13.2 | 39121501 |
UNSPSC 18.0 | 39122334 |
UNSPSC 19.0 | 39122334 |
UNSPSC 20.0 | 39122334 |
UNSPSC 21.0 | 39122334 |
