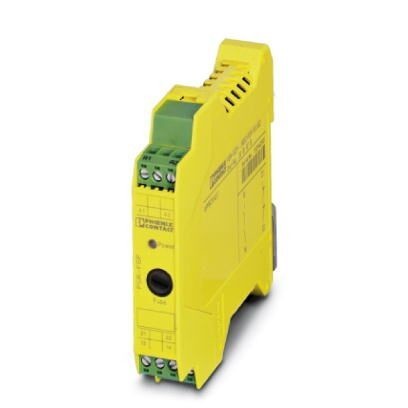

Реле сопряжения для применения в областях с высокими и низкими требованиями, SIL 3, объединяет дискретные выходные сигналы на периферийном устройстве, 1 цепь активации, 1 сигнальный контакт, модуль для применения в состоянии безопасного отключения (Safe State Off), тестовый импульсный фильтр, предохранитель, вставные клеммы с винтовым зажимом, ширина17,5 мм
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 99 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
| Номинальный ток питания цепи управления IS | тип. 55 мА |
| Потребляемая мощность на US | тип. 1, 32 Вт |
| Пусковой ток | макс. 100 мА |
| Тип. время притяжения при Us | 50 мс |
| Время возврата, типовое | 50 мс |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2) |
| Частота переключения максимальная | 0, 5 Гц |
| Время фильтрации | макс. 5 мс (на A1 при резком падении напряжения при Us) |
| макс. 2 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| ≥ 100 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 80 x ширина тестового импульса | |
| макс. 5 мс (Ширина тестового импульса, низкий тестовый импульс на A1/A2) | |
| ≥ 50 мс (Частота тестового импульса, низкий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 15 x ширина тестового импульса |
5. Выходные данные
| Исполнение контакта | 1 цепь активации |
| 1 цепь оповещения | |
| Материал контакта | AgCuNi, + 0, 2 Au |
| Максимальное напряжение переключения | 250 В AC/DC (Замыкающий / размыкающий контакт, следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 15 В AC/DC (Замыкающий / размыкающий контакт) |
| Макс. ток продолжительной нагрузки | 5 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 100 мА (Размыкатель) | |
| Максимальный пусковой ток | 5 A (Замыкатель) |
| 100 мА (Размыкатель) | |
| Минимальный пусковой ток | 5 мА (Замыкающий / размыкающий контакт) |
| Среднеквадрат. значение суммарного тока | 25 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (24 В DC, τ = 0 мс, размыкающий контакт2, 4 Вт) |
| 192 Вт (48 В DC, τ = 0 мс, размыкающий контакт4, 8 Вт) | |
| 162 Вт (60 В DC, τ = 0 мс, размыкающий контакт6 Вт) | |
| 66 Вт (110 В DC, τ = 0 мс, размыкающий контакт11 Вт) | |
| 60 Вт (220 В DC, τ = 0 мс, размыкающий контакт22 Вт) | |
| 1250 ВА (250 В AC, τ = 0 мс, размыкающий контакт25 ВА) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 72 Вт (24 В DC, τ = 40 мс, размыкающий контакт2, 4 Вт) |
| 43 Вт (48 В DC, τ = 40 мс, размыкающий контакт4, 8 Вт) | |
| 41 Вт (60 В DC, τ = 40 мс, размыкающий контакт6 Вт) | |
| 35 Вт (110 В DC, τ = 40 мс, размыкающий контакт11 Вт) | |
| 48 Вт (220 В DC, τ = 40 мс, размыкающий контакт22 Вт) | |
| Коммутационная способность | мин. 75 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 5 A T плавкий предохранитель (Замыкатель) |
| 150 мА Быстродействующий (Размыкатель) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 155 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
7. Характеристики клемм
| Тип подключения | Винтовые зажимы |
| Вставной | да |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Категория | 4 (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 99 %) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между управляющими цепями (A1/A2), (21/22), (13/14) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
12. ETIM
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
13. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
