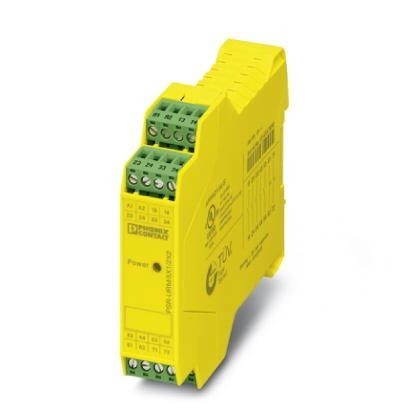

Реле сопряжения PSR-SCP-120UC/URM/5X1/2X2

Описание

Характеристики

Безопасное реле сопряжения с принудительно управляемыми контактами, 5 замыкающих и 2 размыкающих контакта, 1 канал, втычная винтовая клемма, ширина22,5 мм

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Характеристики клемм
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 22, 5 мм
Высота 114, 5 мм
Глубина 99 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -20 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая влажность воздуха (хранение/транспортировка) 75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота ≤ 2000 м (через NN)
4. Входные данные
Расчетное напряжение питания цепи управления US 120 В AC/DC -20 % ... +10 %
Номинальный ток питания цепи управления IS тип. 11 мА
Потребляемая мощность на US тип. 1, 32 Вт
Пусковой ток тип. 600 мА (Δt = 200 µs при Us)
Тип. время притяжения при Us тип. 20 мс (при управлении с помощью А1)
Время возврата, типовое тип. 20 мс (при управлении с помощью А1)
Время возврата в состояние готовности
Индикация рабочего напряжения 1 x СИД зеленый.
Защитная схема Защита от перенапр. Варистор
Частота переключения максимальная 0, 5 Гц
5. Выходные данные
Исполнение контакта 5 цепей активации
2 цепи обратной связи
Материал контакта AgSnO2
Максимальное напряжение переключения 230 В AC/DC (Следует учитывать кривую нагрузки)
Минимальное напряжение переключения 5 В AC/DC
Макс. ток продолжительной нагрузки 6 A (Замыкатель)
3 A (Размыкатель)
Максимальный пусковой ток 6 A
Минимальный пусковой ток 10 мА
Среднеквадрат. значение суммарного тока 72 A2
Мощность отключения (активная нагрузка), максимальная 144 Вт (замыкающий контакт, 24 В пост. тока, τ = 0 мс)
288 Вт (замыкающий контакт, 48 В пост. тока, τ = 0 мс)
240 Вт (замыкающий контакт, 60 В пост. тока, τ = 0 мс)
110 Вт (замыкающий контакт, 110 В пост. тока, τ = 0 мс)
88 Вт (замыкающий контакт, 220 В пост. тока, τ = 0 мс)
1380 ВА (замыкающий контакт, 230 В AC, τ = 0 мс)
Мощность отключения (индуктивная нагрузка), максимальная 42 Вт (замыкающий контакт, 24 В пост. тока, τ = 40 мс)
42 Вт (замыкающий контакт, 48 В пост. тока, τ = 40 мс)
42 Вт (замыкающий контакт, 60 В пост. тока, τ = 40 мс)
42 Вт (замыкающий контакт, 110 В пост. тока, τ = 40 мс)
42 Вт (замыкающий контакт, 220 В пост. тока, τ = 40 мс)
Коммутационная способность мин. 50 мВт
Долговечность механическая 10x 106 коммутационных циклов
Коммутационная способность (360/ч коммутац. циклов) 4 A (24 В (DC13))
4 A (250 В (AC15))
Коммутационная способность согласно МЭК 60947-5-1 3 A (24 В (DC13))
3 A (250 В (AC15))
Выходные предохранители 10 A gL / gG (Замыкатель)
4 A gL / gG (Замыкающий контакт, для приложений с низкими требованиями)
6 A gL / gG (Размыкатель)
6. Общие сведения
Тип реле Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205
Нормальный режим работы 100 % ED
Вес нетто 150, 18 г
Монтажное положение вертикальное или горизонтальное
Тип монтажа Установка на монтажной рейке
Степень защиты IP20
IP54
Мин. степень защиты на месте установки IP54
Материал корпуса PBT
Цвет корпуса желтый
7. Характеристики клемм
Тип подключения Винтовые зажимы
Вставной да
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 2, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 2, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 12
Длина снятия изоляции 7 мм
Резьба винтов M3
8. Параметры техники безопасности
Категория останова
Наименование МЭК 61508 - высокие требования
Уровни совокупной безопасности (SIL) 1
Наименование МЭК 61508 - низкие требования
Уровни совокупной безопасности (SIL) 1
Наименование EN ISO 13849
Уровень эффективности (PL) c
Категория 1
Ограничение претензий касательно класса безопасности (SIL CL) 1
9. Стандарты и предписания
Наименование Воздушный путь и путь утечки между цепями
Стандарты / нормативные документы DIN EN 50178
Расчетное напряжение изоляции 250 В
250 В
Расчетное импульсное напряжение / изоляция 4 кВ базовая изоляция (4 кВ безопасное разделение, усиленная изоляция между A1/A2, 13/14, 23/24, 33/34 и 43/44, 53/54, 61/62, 71/72)
Степень загрязнения 2
Категория перенапряжения III
Ударопрочность 15г (при нагрузке в результате механического воздействия допускается увеличение времени реагирования контактов до 2 мс).
Вибрация (при эксплуатации) 10 Гц ... 150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.)
Соответствие нормам Соответствие CE
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27371100
ECl@ss 4.1 27371100
ECl@ss 5.0 27371600
ECl@ss 5.1 27371600
ECl@ss 6.0 27371600
ECl@ss 7.0 27371601
ECl@ss 8.0 27371601
ECl@ss 9.0 27371601
12. ETIM
ETIM 2.0 EC001449
ETIM 3.0 EC001449
ETIM 4.0 EC001449
ETIM 5.0 EC001437
ETIM 6.0 EC001437
ETIM 7.0 EC001437
13. UNSPSC
UNSPSC 6.01 30211901
UNSPSC 7.0901 39121501
UNSPSC 11 39121501
UNSPSC 12.01 39121501
UNSPSC 13.2 39121501
UNSPSC 18.0 39122334
UNSPSC 19.0 39122334
UNSPSC 20.0 39122334
UNSPSC 21.0 39122334
