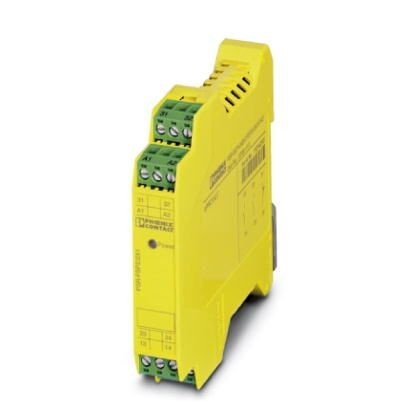

Безопасное реле сопряжения для систем с высокими и низкими требованиями согласно SIL 2, для сопряжения сигналов цифровых выходов на периферийных устройствах, 2 цепи активации, 1 сигнальный контакт, модуль для систем с безопасным отключением, встроенный фильтр тестовых импульсов, ширина17,5 мм, штекерная клемма push-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Соединительная способность
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Соединительная способность
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 112 мм |
| Глубина | 114, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
| Номинальный ток питания цепи управления IS | тип. 55 мА |
| Потребляемая мощность на US | тип. 1, 32 Вт |
| Пусковой ток | макс. 100 мА |
| Тип. время притяжения при Us | 50 мс |
| Время возврата, типовое | 50 мс |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Защитная схема | Защита от перенапр. Ограничительный диод, 33 В (A1-A2) |
| Частота переключения максимальная | 0, 5 Гц |
| Время фильтрации | макс. 5 мс (на A1 при резком падении напряжения при Us) |
| макс. 2 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| ≥ 100 мс (Ширина тестового импульса, высокий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 80 x ширина тестового импульса | |
| макс. 5 мс (Ширина тестового импульса, низкий тестовый импульс на A1/A2) | |
| ≥ 50 мс (Частота тестового импульса, низкий тестовый импульс на A1/A2) | |
| Частота тестового импульса = 15 x ширина тестового импульса |
5. Выходные данные
| Исполнение контакта | 2 цепи активации |
| 1 цепь оповещения | |
| Материал контакта | AgCuNi, + 0, 2 Au |
| Максимальное напряжение переключения | 250 В AC/DC (Замыкающий / размыкающий контакт, следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 15 В AC/DC (Замыкающий / размыкающий контакт) |
| Макс. ток продолжительной нагрузки | 5 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 100 мА (Размыкатель) | |
| Максимальный пусковой ток | 5 A (Замыкатель) |
| 100 мА (Размыкатель) | |
| Минимальный пусковой ток | 5 мА (Замыкающий / размыкающий контакт) |
| Среднеквадрат. значение суммарного тока | 50 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 120 Вт (24 В DC, τ = 0 мс, размыкающий контакт2, 4 Вт) |
| 192 Вт (48 В DC, τ = 0 мс, размыкающий контакт4, 8 Вт) | |
| 162 Вт (60 В DC, τ = 0 мс, размыкающий контакт6 Вт) | |
| 66 Вт (110 В DC, τ = 0 мс, размыкающий контакт11 Вт) | |
| 60 Вт (220 В DC, τ = 0 мс, размыкающий контакт22 Вт) | |
| 1250 ВА (250 В AC, τ = 0 мс, размыкающий контакт25 ВА) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 72 Вт (24 В DC, τ = 40 мс, размыкающий контакт2, 4 Вт) |
| 43 Вт (48 В DC, τ = 40 мс, размыкающий контакт4, 8 Вт) | |
| 41 Вт (60 В DC, τ = 40 мс, размыкающий контакт6 Вт) | |
| 35 Вт (110 В DC, τ = 40 мс, размыкающий контакт11 Вт) | |
| 48 Вт (220 В DC, τ = 40 мс, размыкающий контакт22 Вт) | |
| Коммутационная способность | мин. 75 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Выходные предохранители | 10 A gL / gG (Замыкатель) |
| 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) | |
| 150 мА Быстродействующий (Размыкатель) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 138, 9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
7. Соединительная способность
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | да |
| Сечение жесткого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6) |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6) |
| Длина оголяемой части | 8 мм |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 2 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 2 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | c (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Категория | 1 (Степень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 (макс. 10 % общего уровня SILстепень диагностического покрытия (DC) блока управления на A1/A2 должна составлять ≥ 90 %) |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 2 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между управляющими цепями (A1/A2), (31/32), (13/14, 23/24) |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27371819 |
| ECl@ss 8.0 | 27371819 |
| ECl@ss 9.0 | 27371819 |
12. ETIM
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| ETIM 7.0 | EC001449 |
13. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122205 |
| UNSPSC 19.0 | 39122205 |
| UNSPSC 20.0 | 39122205 |
| UNSPSC 21.0 | 39122205 |
