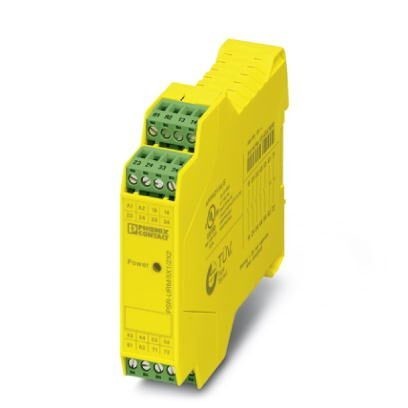

Безопасное реле сопряжения с принудительно управляемыми контактами, 5 НО контактов, 2 НЗ контакта, 1-канальное, ширина22,5 мм, штекерная клемма push-in
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Соединительная способность
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Входные данные
5. Выходные данные
6. Общие сведения
7. Соединительная способность
8. Параметры техники безопасности
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 22, 5 мм |
| Высота | 114, 5 мм |
| Глубина | 112 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | макс. 2000 м (через NN) |
4. Входные данные
| Расчетное напряжение питания цепи управления US | 24 В AC/DC -15 % / +10 % |
| Номинальный ток питания цепи управления IS | тип. 47 мА |
| Потребляемая мощность на US | тип. 1, 2 Вт |
| Пусковой ток | тип. 350 мА DC (Δt s) |
| тип. 350 мA AC (Δt = 2 мс при Us) | |
| Тип. время притяжения при Us | тип. 20 мс (при управлении с помощью А1) |
| Время возврата, типовое | тип. 20 мс (при управлении с помощью А1) |
| Время возврата в состояние готовности | |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Защитная схема | Защита от перенапр. Варистор |
| Частота переключения максимальная | 0, 5 Гц |
5. Выходные данные
| Исполнение контакта | 5 цепей активации |
| 2 цепи обратной связи | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 230 В AC/DC (Следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 5 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) |
| 3 A (Размыкатель) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (замыкающий контакт, 24 В пост. тока, τ = 0 мс) |
| 288 Вт (замыкающий контакт, 48 В пост. тока, τ = 0 мс) | |
| 240 Вт (замыкающий контакт, 60 В пост. тока, τ = 0 мс) | |
| 110 Вт (замыкающий контакт, 110 В пост. тока, τ = 0 мс) | |
| 88 Вт (замыкающий контакт, 220 В пост. тока, τ = 0 мс) | |
| 1380 ВА (замыкающий контакт, 230 В AC, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (замыкающий контакт, 24 В пост. тока, τ = 40 мс) |
| 42 Вт (замыкающий контакт, 48 В пост. тока, τ = 40 мс) | |
| 42 Вт (замыкающий контакт, 60 В пост. тока, τ = 40 мс) | |
| 42 Вт (замыкающий контакт, 110 В пост. тока, τ = 40 мс) | |
| 42 Вт (замыкающий контакт, 220 В пост. тока, τ = 40 мс) | |
| Коммутационная способность | мин. 50 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В (DC13)) |
| 4 A (250 В (AC15)) | |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (24 В (DC13)) |
| 3 A (250 В (AC15)) | |
| Выходные предохранители | 10 A gL / gG (Замыкатель) |
| 4 A gL / gG (Замыкающий контакт, для приложений с низкими требованиями) | |
| 6 A gL / gG (Размыкатель) |
6. Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Нормальный режим работы | 100 % ED |
| Вес нетто | 137, 48 г |
| Монтажное положение | вертикальное или горизонтальное |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
7. Соединительная способность
| Тип подключения | Пружинные зажимы Push-in |
| Вставной | да |
| Сечение жесткого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 1, 5 мм² |
| Сечение провода AWG / kcmil | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6) |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0, 25 мм² ... 1, 5 мм² (только вместе с CRIMPFOX 6) |
| Длина оголяемой части | 8 мм |
8. Параметры техники безопасности
| Категория останова | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 1 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 1 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | c |
| Категория | 1 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 |
9. Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 250 В |
| 250 В | |
| Расчетное импульсное напряжение / изоляция | Безопасная развязка 4 кВ между всеми токовыми цепями и корпусом |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Ударопрочность | 15г (при нагрузке в результате механического воздействия допускается увеличение времени реагирования контактов до 2 мс). |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г (При нагрузке в результате вибрации допускается увеличение продолжительности реакции контакта до 1 мс.) |
| Соответствие нормам | Соответствие CE |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27371100 |
| ECl@ss 4.1 | 27371100 |
| ECl@ss 5.0 | 27371600 |
| ECl@ss 5.1 | 27371600 |
| ECl@ss 6.0 | 27371600 |
| ECl@ss 7.0 | 27371601 |
| ECl@ss 8.0 | 27371601 |
| ECl@ss 9.0 | 27371601 |
12. ETIM
| ETIM 2.0 | EC000196 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001437 |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
13. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 18.0 | 39122334 |
| UNSPSC 19.0 | 39122334 |
| UNSPSC 20.0 | 39122334 |
| UNSPSC 21.0 | 39122334 |
Характеристики
Бренд
Phoenix Contact
