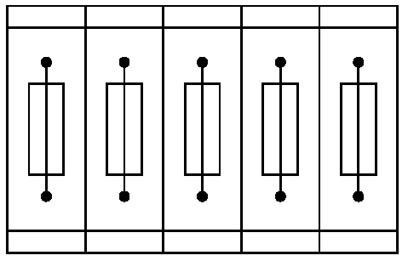

Автомат для тепловой защиты, вставляется в винтовые клеммные модули с предохранителями UK 6-FSI/C и пружинные клеммные модули с предохранителями ST 4-FSI/C
Характеристики
Оглавление 1. Общие сведения
2. Электрические данные
3. Размеры
4. Окружающие условия
5. Стандарты и предписания
6. eCl@ss
7. ETIM
8. UNSPSC
2. Электрические данные
3. Размеры
4. Окружающие условия
5. Стандарты и предписания
6. eCl@ss
7. ETIM
8. UNSPSC
1. Общие сведения
| Указания по монтажу | При монтаже в ряд номинальный ток устройства может достигать только 80 %, или же необходимо соответствующим образом изменить параметры. |
| Тип монтажа | на основной элемент |
| Цвет | черный |
| Полюсов | 1 |
| Категория перенапряжения | II |
| Изоляционный материал | PPS |
| Класс воспламеняемости согласно UL 94 | V0 |
2. Электрические данные
| Предохранитель | Инерционного типа |
| Тип предохранителя | Автомат |
| Расчетное импульсное напряжение | 2, 5 кВ |
| Номинальное напряжение | 250 В AC |
| 65 В DC | |
| Номинальный ток IN | 0, 1 A |
| Сопротивление изоляции Riso | >100 MΩ (500 В постоян. тока) |
| Измеренная коммутационная способность короткого замыкания Icn | 0, 6 A (250 B AC / 65 B DC) |
| 2, 5 A (30 В DC) | |
| Коммутационная способность короткого замыкания Ik | 2000 A (250 B AC / UL 1077) |
| 2000 A (72 V DC / UL 1077) | |
| Электрическая прочность | 3000 В AC (Область срабатывания) |
| 1500 В AC (Участок встраивания) | |
| Макс. кол-во коммутационных циклов | 6000 (при 1 x In, безындуктивн.) |
| 3000 (при 1 x In, индукт.) | |
| 500 (при 2 x In, индукт.) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Группа изоляционного материала | IIIb |
3. Размеры
| Высота | 24, 4 мм |
| Ширина | 8, 2 мм |
| Глубина | 44, 5 мм |
| Высота NS 35/7,5 | 55 мм |
4. Окружающие условия
| Степень защиты | IP40 (Область срабатывания) |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
5. Стандарты и предписания
| Стандарты/нормативные документы | EN 60934 |
6. eCl@ss
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
7. ETIM
| ETIM 2.0 | EC000899 |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
8. UNSPSC
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
Phoenix Contact
