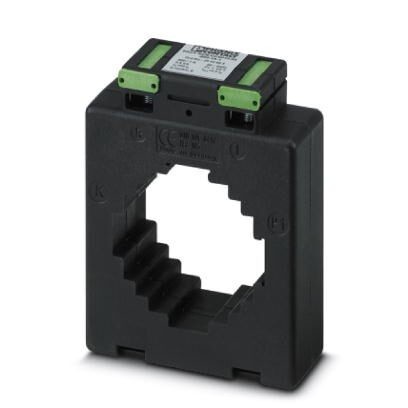

Шинный трансформатор, первичный ток 800 А перем. токавторичный ток 1 А перем. токакласс точности 1номинальная мощность 2,5 ВА
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общая информация
4. Входные данные
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Условия окружающей среды
3. Общая информация
4. Входные данные
5. Параметры подключения
6. Стандарты и предписания
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Ширина | 30 мм |
| Ширина при альтернативном монтаже | 85 мм |
| Высота | 108 мм |
| Высота при альтернативном монтаже | 108 мм |
| Глубина | 85 мм |
| Глубина при альтернативном монтаже | 30 мм |
| Круглый проводник первичной цепи (диаметр) | 52 мм |
| Круглый проводник первичной цепи (ширина) | 60 мм |
| Круглый проводник первичной цепи (высота) | 15 мм |
| Указание по размерам | 2 |
| Круглый проводник первичной цепи (ширина) | 50 мм |
| Круглый проводник первичной цепи (высота) | 10 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 40 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | Эксплуатация только в помещениях, без выпадения конденсата |
3. Общая информация
| Вид преобразователя | Вставной преобразователь |
| Класс точности | 1 |
| Допускает официальную поверку | нет |
| Материал корпуса | PA 6.6 |
4. Входные данные
| Номинальный ток термической стойкости | Ith = 60 * In |
| Номинальный длительный ток термической стойкости | Id = 1, 2 * In |
| Номинальный импульсный ток | Idyn = 2, 5 * Ith |
| Номинальная частотаСтандартный преобразователь | 50 Гц ... 60 Гц |
| Коэффициент ограничения максимального тока | FS 5 |
| Номинальная мощность | 2, 5 ВА |
| Номинальный первичный ток Ipn | 0 A ... 800 A |
| Номинальный вторичный ток Isn | 1 A AC |
5. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение гибкого провода | 2x 2, 5 мм² ... 4 мм² () |
6. Стандарты и предписания
| Стандарты / нормативные документы | EN 50178 |
| EN 61869 | |
| Расчетное напряжение изоляции | 1 кВ (Фаза/нейтраль) |
7. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210900 |
| ECl@ss 7.0 | 27210902 |
| ECl@ss 8.0 | 27210902 |
| ECl@ss 9.0 | 27210902 |
9. ETIM
| ETIM 3.0 | EC002048 |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| ETIM 7.0 | EC002048 |
10. UNSPSC
| UNSPSC 13.2 | 39121032 |
| UNSPSC 18.0 | 39121032 |
| UNSPSC 19.0 | 39121032 |
| UNSPSC 20.0 | 39121032 |
| UNSPSC 21.0 | 39121032 |
