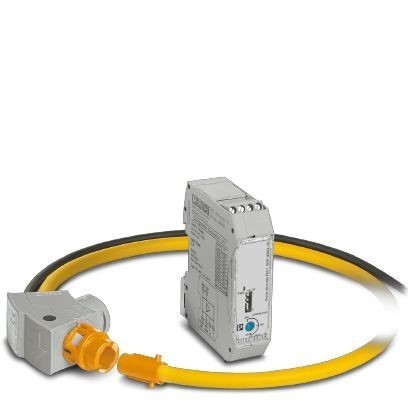

Комплект состоит из одного измерительного преобразователя 1 A и одного пояса Роговского с сигнальным проводником. Длина пояса Роговского300 мм, диаметр95 мм. Длина сигнального проводника3 м. Пояс Роговского измеряет переменный ток в токовых шинах и силовых кабелях.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание измерительного преобразователя
4. Входные данные измерительной катушки
5. Входные данные измерительного преобразователя
6. Сигнальный вход измерительного преобразователя
7. Выход сигнала измерительной катушки
8. Выход сигнала измерительного преобразователя
9. Общие характеристики измерительной катушки
10. Общие характеристики измерительного преобразователя
11. Общие характеристики
12. Параметры подключения
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
2. Условия окружающей среды
3. Питание измерительного преобразователя
4. Входные данные измерительной катушки
5. Входные данные измерительного преобразователя
6. Сигнальный вход измерительного преобразователя
7. Выход сигнала измерительной катушки
8. Выход сигнала измерительного преобразователя
9. Общие характеристики измерительной катушки
10. Общие характеристики измерительного преобразователя
11. Общие характеристики
12. Параметры подключения
13. Стандарты и предписания
14. Соответствие экологическим нормам
15. eCl@ss
16. ETIM
17. UNSPSC
1. Размеры
| Ширина | 22, 5 мм |
| Высота | 85 мм |
| Глубина | 70, 4 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
| -20 °C ... 70 °C (Измер. преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| -25 °C ... 85 °C (Измер. преобразователь) | |
| Макс. рабочая высота | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Степень защиты измерительного преобразователя | IP20 |
3. Питание измерительного преобразователя
| Номинальное напряжение питания | 24 В DC -20 % ... +25 % |
| Диапазон номинального напряжения питания | 19, 2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 190 мА |
| Потребляемая мощность | 4 Вт |
4. Входные данные измерительной катушки
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
| Ошибка позиционирования | |
| Нелинейность | 0, 1 % |
5. Входные данные измерительного преобразователя
| Измерительные диапазоны (ток) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
| Угол сдвига фаз | |
| Макс. расстояние для медных проводников при PN max | 32 м (0, 75 мм² (AWG 20)) |
| 64 м (1, 5 мм² (AWG 16)) | |
| 107 м (2, 5 мм² (AWG 14)) |
6. Сигнальный вход измерительного преобразователя
| Входной сигнал (при 50 Гц) | 100 мВ (1000 A) |
| Входное полное сопротивление | 27 кΩ (Минимальный диапазон измерений) |
7. Выход сигнала измерительной катушки
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
| Выходное напряжение (на холостом ходу) | VOUT = M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT = 2 * π * M * f * I (M = 0, 318 мкГнпримерпри 50 ГцI = 1000 A)) |
8. Выход сигнала измерительного преобразователя
| Выходной сигнал, ток | 0 A AC ... 1 A |
| Номинальная мощность | 1, 5 ВА |
| Нагрузка | 0 Ω ... 1, 5 Ω |
9. Общие характеристики измерительной катушки
| Длина измерительной катушки | 300 мм |
| Диаметр измерительной катушки | 8, 3 мм ±0, 2 мм |
| Длина сигнального провода | 3000 мм |
| Конструкция кабеля, сигнальная линия | 2x 0, 22 мм (Сигнал (луженый)) |
| 1x 0, 22 мм (Экран (луженый)) | |
| Материал катушки | Elastollan |
| Материал корпуса | PC |
| Изоляция | двойная изоляция |
| Расчетное напряжение изоляции | 1000 В AC (rms CAT III) |
| 600 В AC (rms CAT IV) | |
| Испытательное напряжение | 10, 45 кВ (пост. ток / 1 мин) |
| Базовая точность | |
| UL, США / Канада | UL 61010 Recognized |
10. Общие характеристики измерительного преобразователя
| Нелинейность | |
| Ошибка передачи, макс. | ≤ 0, 5 % (конечного значения диапазона) |
| Диапазон частот | 45 Гц ... 65 Гц |
| Макс. регистрируемые высшие гармоники | |
| Потребляемый ток | |
| Материал корпуса | Полиамид |
| Испытательное напряжение | 1, 5 кВ AC (Питание / вход и выход50 Гц, 1 мин) |
| Индикация рабочего напряжения | LED зел. |
| UL, США / Канада | UL 508 Listed |
11. Общие характеристики
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Температурные коэффициенты | 0, 005 %/K (+10 °C ... +70 °C, оба компонента имеют одинаковую температуру окружающей среды) |
| 0, 07 %/K (-20 °C ... +10 °C, оба компонента имеют одинаковую температуру окружающей среды) | |
| Типичные ошибки измерений |
12. Параметры подключения
| Наименование, подключение | Сторона измерительного преобразователя |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
13. Стандарты и предписания
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Изоляция | двойная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III (1000 В, к нулевому проводу) |
| IV (600 В, к нулевому проводу) |
14. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
15. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210900 |
| ECl@ss 7.0 | 27210902 |
| ECl@ss 8.0 | 27210902 |
| ECl@ss 9.0 | 27210902 |
16. ETIM
| ETIM 3.0 | EC002048 |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| ETIM 7.0 | EC002048 |
17. UNSPSC
| UNSPSC 13.2 | 39121032 |
| UNSPSC 18.0 | 39121032 |
| UNSPSC 19.0 | 39121032 |
| UNSPSC 20.0 | 39121032 |
| UNSPSC 21.0 | 39121032 |
