Описание
Характеристики

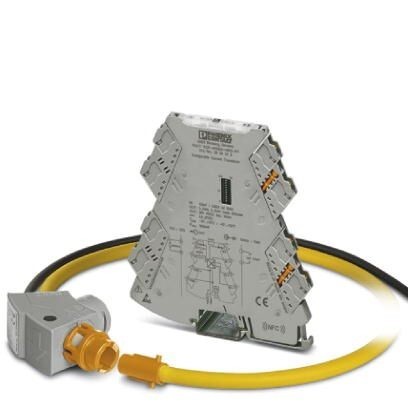

Комплект состоит из усилителя с развязкой 4 цепей с зажимом push-in и пояса Роговского длиной 300 мм и диаметром 95 мм для измерения переменного тока на сборных шинах и силовых кабелях.
На выходе усилитель выдает 8 различных нормированных сигналов и имеет коммутационный выход.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Питание измерительного преобразователя
4. Входные данные измерительной катушки
5. Входные данные измерительного преобразователя
6. Сигнальный вход измерительного преобразователя
7. Выход сигнала измерительной катушки
8. Выход сигнала измерительного преобразователя
9. Общие характеристики измерительной катушки
10. Общие характеристики измерительного преобразователя
11. Общие характеристики
12. Параметры подключения
13. Стандарты и предписания
14. Соответствие / сертификаты
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
2. Условия окружающей среды
3. Питание измерительного преобразователя
4. Входные данные измерительной катушки
5. Входные данные измерительного преобразователя
6. Сигнальный вход измерительного преобразователя
7. Выход сигнала измерительной катушки
8. Выход сигнала измерительного преобразователя
9. Общие характеристики измерительной катушки
10. Общие характеристики измерительного преобразователя
11. Общие характеристики
12. Параметры подключения
13. Стандарты и предписания
14. Соответствие / сертификаты
15. Соответствие экологическим нормам
16. eCl@ss
17. ETIM
18. UNSPSC
1. Размеры
| Ширина | 6, 2 мм |
| Высота | 110, 5 мм |
| Глубина | 120, 5 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
| -40 °C ... 70 °C (Измер. преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| -40 °C ... 85 °C (Измер. преобразователь) | |
| Макс. рабочая высота | >4000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Степень защиты измерительного преобразователя | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
3. Питание измерительного преобразователя
| Номинальное напряжение питания | 24 В DC |
| Диапазон номинального напряжения питания | 9, 6 В DC ... 30 В DC |
| Потребляемая мощность | ≤ 1 Вт (при IOUT = 20 мА, 9, 6 В DC, 600 Ω нагрузка) |
4. Входные данные измерительной катушки
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
| Ошибка позиционирования | |
| Нелинейность | 0, 1 % |
5. Входные данные измерительного преобразователя
| Измерительные диапазоны (ток) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
6. Сигнальный вход измерительного преобразователя
| Входной сигнал (при 50 Гц) | 100 мВ (1000 A) |
| Входное полное сопротивление | >100 кΩ |
7. Выход сигнала измерительной катушки
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
| Выходное напряжение (на холостом ходу) | VOUT = M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT = 2 * π * M * f * I (M = 0, 318 мкГнпримерпри 50 ГцI = 1000 A)) |
8. Выход сигнала измерительного преобразователя
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| 0 мА ... 10 мА (настраивается DIP-переключателем) | |
| 2 мА ... 10 мА (настраивается DIP-переключателем) | |
| 0 мА ... 21 мА (настраивается с помощью ПО) | |
| Выходной сигнал, напряжение | 0 В ... 10 В (настраивается DIP-переключателем) |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| 0 В ... 5 В (настраивается DIP-переключателем) | |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10, 5 В (настраивается с помощью ПО) | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
9. Общие характеристики измерительной катушки
| Длина измерительной катушки | 300 мм |
| Диаметр измерительной катушки | 8, 3 мм ±0, 2 мм |
| Длина сигнального провода | 3000 мм |
| Конструкция кабеля, сигнальная линия | 2x 0, 22 мм (Сигнал (луженый)) |
| 1x 0, 22 мм (Экран (луженый)) | |
| Материал катушки | Elastollan |
| Материал корпуса | PC |
| Изоляция | двойная изоляция |
| Расчетное напряжение изоляции | 1000 В AC (rms CAT III) |
| 600 В AC (rms CAT IV) | |
| Испытательное напряжение | 10, 45 кВ (пост. ток / 1 мин) |
| Базовая точность | |
| UL, США / Канада | UL 61010 Recognized |
10. Общие характеристики измерительного преобразователя
| Ошибка передачи, макс. | ≤ 0, 5 % (конечного значения диапазона) |
| Диапазон частот | 16 Гц ... 1000 Гц |
| Материал корпуса | PBT |
| Испытательное напряжение | 3 кВ (50 Гц, 1 мин) |
| UL, США / Канада | UL 508 Listed |
11. Общие характеристики
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Типичные ошибки измерений |
12. Параметры подключения
| Наименование, подключение | Сторона измерительного преобразователя |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 26 ... 12 |
13. Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Расчетное напряжение изоляции | 300 В |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
14. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
15. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
16. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210900 |
| ECl@ss 7.0 | 27210902 |
| ECl@ss 8.0 | 27210902 |
| ECl@ss 9.0 | 27210902 |
17. ETIM
| ETIM 3.0 | EC002048 |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| ETIM 7.0 | EC002048 |
18. UNSPSC
| UNSPSC 13.2 | 39121032 |
| UNSPSC 18.0 | 39121032 |
| UNSPSC 19.0 | 39121032 |
| UNSPSC 20.0 | 39121032 |
| UNSPSC 21.0 | 39121032 |
