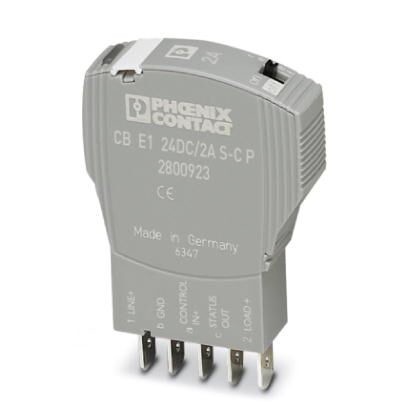

Электронный защитный выключатель, 1-полюсный, активное ограничение тока, выход сигнала состояния и вход управляющего сигнала, штекер для базового элемента.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Электрические данные
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Электрические данные
5. Стандарты и предписания
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Размеры
| Высота | 45 мм |
| Ширина | 12, 3 мм |
| Глубина | 52 мм |
| Комбинированный модуль, высота | 90 мм |
| Ширина комбинированного модуля | 12, 3 мм |
| Комбинированный модуль, глубина | 77, 3 мм |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C (без выпадения конденсата) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Вибрация (при эксплуатации) | 3г (Согласно МЭК 60068-2-6, Test Fc) |
| Степень защиты | IP30 (Область срабатывания) |
3. Общие сведения
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %.В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности).Параллельное подсоединение большого количества защитных выключателей недопустимо. |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Тип монтажа | на основной элемент |
| Цвет | cерый |
| Полюсов | 1 |
| Степень загрязнения | 2 |
| Конструкция | Штекер |
4. Электрические данные
| Тип предохранителей | электрон. |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Рабочее напряжение | 24 В DC |
| 18 В DC ... 30 В DC | |
| Номинальный ток IN | 2 A |
| Активное ограничение тока | тип. 1, 25 x IN |
| Ток покоя I0 | тип. 8 мА (во включенном состоянии) |
| тип. 11 мА (с входом сигнала состояния) | |
| Рассеиваемая мощность | 0, 46 Вт (в номинальном режиме работы) |
| Ухудшение показателей от температуры | 2 A (при 50 °C) |
| Тип срабатывания | E (электрон.) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
| Падение напряжения | 100 мВ (при IN) |
| Время на отключение в цепи нагрузки | 400 мс (см. графики зависимости тока от времени) |
| Отключение при пониженном напряжении в цепи нагрузки | |
| >17 В (тип. ВХОД) | |
| Макс. емкостная нагрузка в цепи нагрузки | 20000 мкФ |
| Выходное напряжение на выходе состояния | 24 В DC |
| Выходной ток на выходе состояния | макс. 0, 2 A (Защитой от короткого замыкания) |
| Тип контактирования вспомогательного контакта | Выход сигнала со схемой переключения на плюс |
5. Стандарты и предписания
| Стандарты/нормативные документы | EMV EN 61000-6-3 Излучение электромагнитных помех |
| EMV EN 61000-6-2 Помехоустойчивость |
6. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
7. eCl@ss
| ECl@ss 10.0.1 | 27140401 |
| ECl@ss 4.0 | 27141100 |
| ECl@ss 4.1 | 27141100 |
| ECl@ss 5.0 | 27141100 |
| ECl@ss 5.1 | 27141100 |
| ECl@ss 6.0 | 27141100 |
| ECl@ss 7.0 | 27141116 |
| ECl@ss 8.0 | 27141116 |
| ECl@ss 9.0 | 27141116 |
8. ETIM
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
9. UNSPSC
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 18.0 | 39121410 |
| UNSPSC 19.0 | 39121410 |
| UNSPSC 20.0 | 39121410 |
| UNSPSC 21.0 | 39121410 |
Характеристики
Бренд
PHOENIX CONTACT
